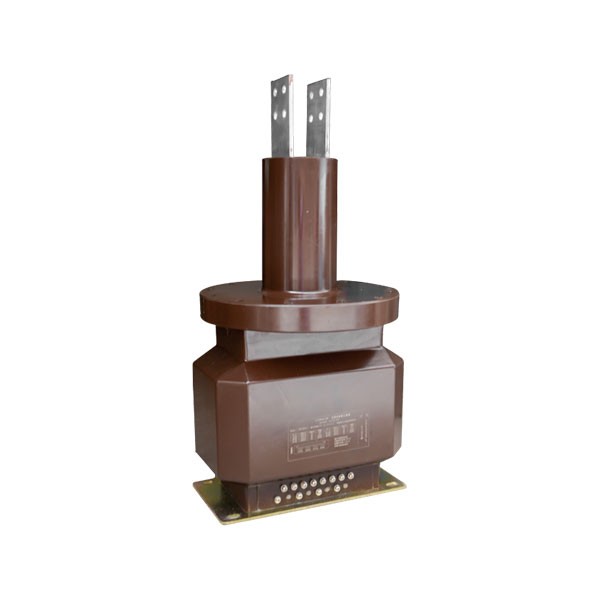

Ostke kohandatud 0,72–40,5 kV sisevoolutrafo Hiinast

Comewill, usaldusväärne elektriliste mõõtmis- ja kaitseseadmete tootja ja tarnija Hiinas, pakub0,72–40,5 kV sisevoolutrafo (CT)tööstuslikele, kaubanduslikele ja kommunaalteenustele.

Tööpõhimõte

0,72-40,5kV sisevoolutrafotöötab elektromagnetilise induktsiooni alusel, muutes kõrge primaarvoolu madalamaks mõõdetavaks sekundaarvooluks, et võimaldada täpset mõõtmist ja kaitset.

Peamised funktsionaalsed sammud:

1. Elektromagnetiline induktsioon: vahelduvvool läbi primaarjuhi tekitab raudsüdamikus magnetvälja, indutseerides sekundaarmähises proportsionaalse voolu (nt suhe 1000:1).

2. Signaali eraldamine: sekundaarvool (tavaliselt 5A või 1A) on kõrgepinge primaarahelast isoleeritud, tagades personali ja seadmete ohutuse.

3. Täpsuse kontroll: kõrge magnetjuhtivusega materjalid, nagu räniterasest lehed või nanokristallilised sulamid, minimeerivad hüstereesikadusid, saavutades täpsuse kuni 0,2 tasemeni (viga ±0,2%) vastavalt IEC 60044-1 standarditele.

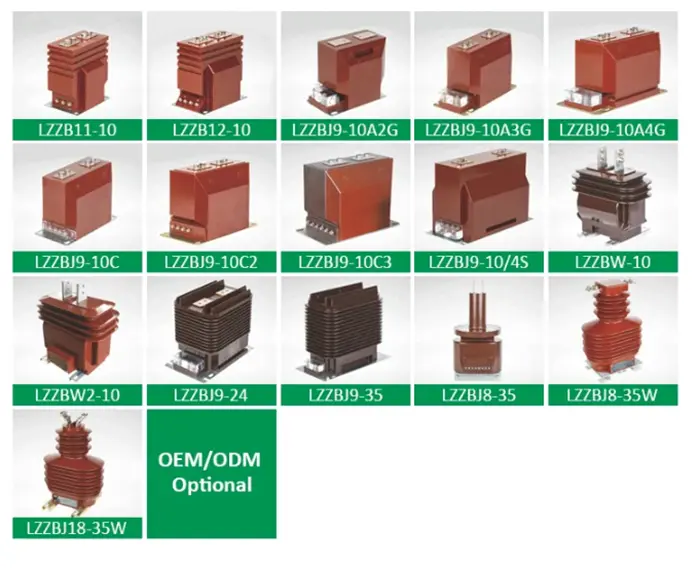

0.72-40.5kV Indoor Current Transformer Types

Peamised tüübid

1. Elektromagnetiline CT

Omadused: mähisega raudsüdamik, kulutõhus, väga stabiilne.

Kasutusalad: alla 10 kV jaotussüsteemid, nt tööstuslik või kaubanduslik elektriarvestus.

Parameetrid Näide: nimivoolusuhe 200/5A, koormustakistus 2,5 Ω (GB/T 20840.2-2014).

2. Elektrooniline CT

Omadused: Kasutab Halli elemente või fiiberoptilisi andureid, lai sagedusriba (0,1Hz–1MHz), tugev EMI-takistus.

Kasutusalad: uus energiatootmine, kiirraudtee veosüsteemid.

3. Rogowski mähis

Omadused: südamikuta disain, kõrge lineaarsus, sobib siirdevoolu mõõtmiseks.

Parameetrid Näide: Väljundsignaal 0,333V/kA, lineaarne viga <±0,1% (IEEE C57.13-2016).

Rakenduse stsenaariumid

Elektrienergia mõõtmine

Suure täpsusega tööstuslikud või kaubanduslikud arvestid, mis nõuavad tavaliselt 0,5S täpsust (±0,5%), järgides DL/T 725-2013.

Releekaitse

liigvoolu- või diferentsiaalkaitse; CT-d peavad vastama konkreetsetele veapiiridele (nt 5P20, viga ≤5% 20-kordse nimivoolu korral).

Tööstuslik seire

Kõrgsageduslikud või kiired rakendused (nt terasetehased, induktsioonahjud) nõuavad elektroonilisi CT-sid, mille sagedusreaktsioon on >10 kHz.

Valiku- ja hooldusjuhised

Valiku parameetrid

Nimivool: valige optimaalseks kaitseks 1,2–1,5-kordne koormusvool.

Täpsustase: kasutage CT-de mõõtmiseks 0,2; 5P/10P kaitse-CT-de jaoks.

Paigaldamine ja hooldus

Vältige sekundaarvoolu avatud vooluringi: võib tekitada ohtlikku kV pinget.

Isolatsioonikontroll: Kontrollige regulaarselt, kas seadme isolatsioonitakistus on0,72-40,5kV sisevoolutrafoon ≥1MΩ.

Stsenaariumi sobitamine: valige CT tüüp (elektromagnetiline, elektrooniline, Rogowski), lähtudes rakenduse vajadustest, täpsusest, maksumusest ja töökindlusest.

View as

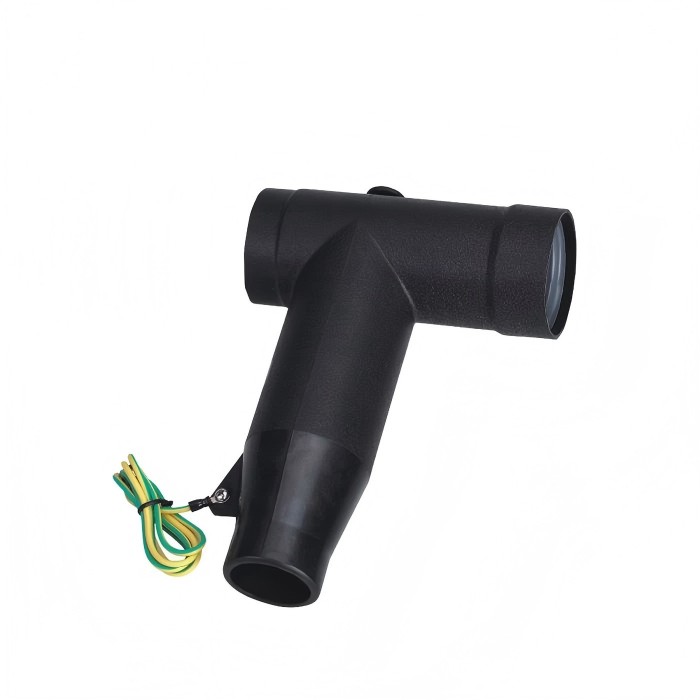

12/24KV 630A eraldatav T-pistik

Usaldusväärse Hiina tootja, tarnija ja tehase Comewilli 12/24KV 630A eraldatav T-pistik on loodud kõrgepingekaablite jaotussüsteemide jaoks, mis nõuavad paindlikkust, ohutust ja pikaajalist stabiilsust. Kaasaegseks võrgu laiendamiseks loodud see võimaldab peamiste elektriliinide turvalist hargnemist mitmes suunas, ilma et see kahjustaks isolatsiooni terviklikkust või töökindlust.

Vaata rohkem >> Saada päring >>

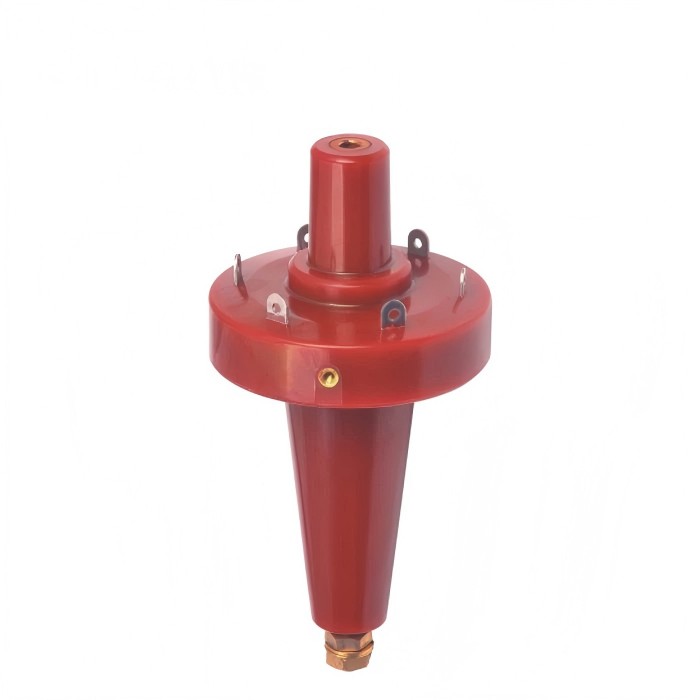

24KV 400A seadme puks

Hiina professionaalse tootja ja tarnija Comewilli 24kV 400A seadme puks on konstrueeritud keskpinge elektrisüsteemide suure jõudlusega liidesekomponendina. See tagab turvalise ja stabiilse ühenduspunkti 200A kaablipistikutele, mida kasutatakse jaotusseadmetes, trafodes, kondensaatorites ja muudes õliisolatsiooniga või tahke isolatsiooniga seadmetes.

Vaata rohkem >> Saada päring >>

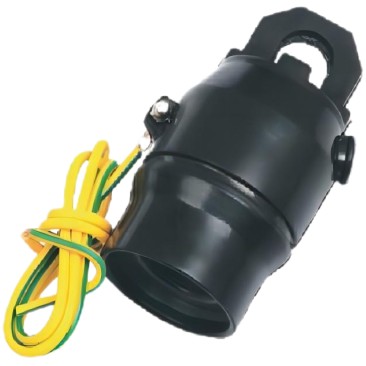

24KV 250A isoleeritud kaitsekork

Ostke Hiina juhtivalt tootjalt Comewill kvaliteetne 24KV 250A isoleeritud kaitsekork. See on loodud spetsiaalselt koormuse katkestuspuksi liideste isoleerimiseks ja tihendamiseks. Lihtsalt ühendage see koormuse katkestamise tootega, ühendage äravoolutraat maapinnaga ja see moodustab pingestatud pukside jaoks täielikult varjestatud sukeldatava isolatsioonikatte. Isegi niiskes ja karmis keskkonnas on teie varustus ohutu.

Vaata rohkem >> Saada päring >>

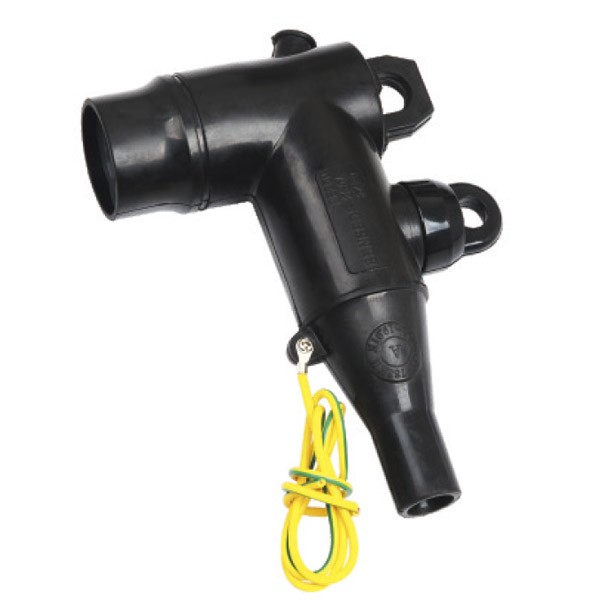

24KV 250A koormuse tõkestamise põlveliides

Hiina professionaalse tootja Comewilli 24kV 250A koormuse eraldusvõimega põlvkonnektor on mõeldud ohutuks ja tõhusaks keskpingekaablite lülitamiseks ja ühendamiseks kaasaegsetes toitejaotussüsteemides. See pakub täielikult varjestatud, sukeldatava eraldatava liidese trafodele, lülitusseadmetele ja muudele elektriseadmetele, tagades stabiilse töö isegi karmides keskkonnatingimustes.

Vaata rohkem >> Saada päring >>

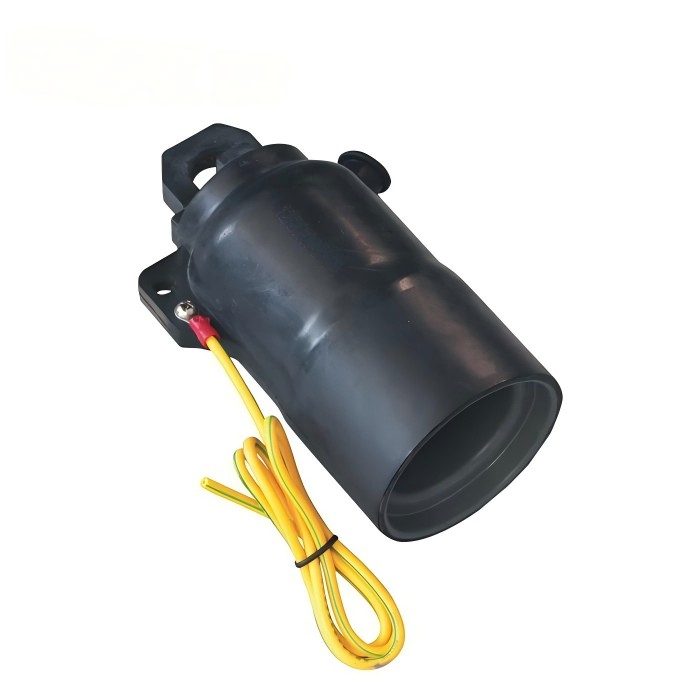

15/24KV 600A isoleeritud kaitsekork
