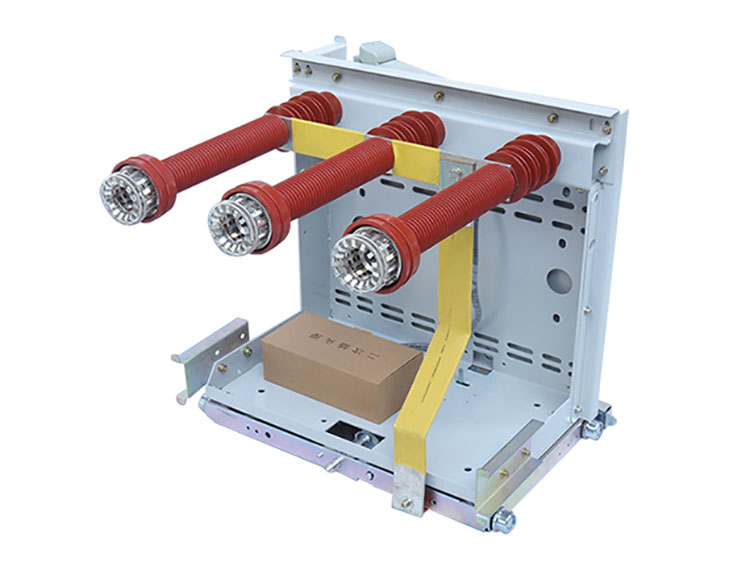

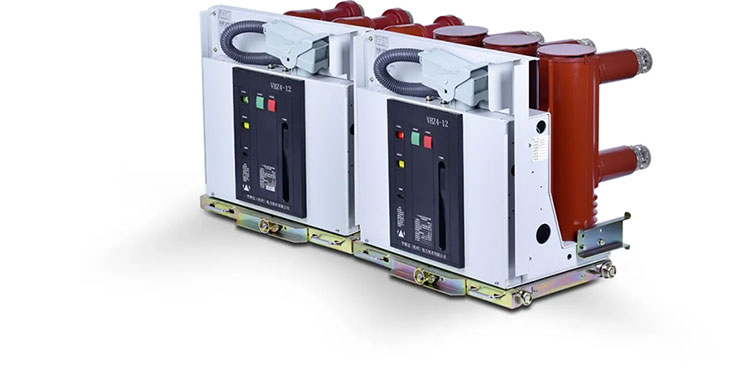

Comewill, Hiina tootja ja tarnija, pakub kvaliteetiVälisvaakum kaitselüliti, mis katkestab tõrkevoolud vaakumkaare kustutuskambri ja vedru või elektromagnetilise töömehhanismi abil. Kompaktse konstruktsiooni, kiire kaarekatkestuste ja tugeva keskkonnaga kohanemisvõimega kaitselüliteid paigaldatakse laialdaselt välistingimustes asuvatesse elektrivõrkudesse, mille nimipinge on tavaliselt vahemikus 5 kV kuni 40,5 kV.
Välisvaakumkaitselüliti on mõeldud paigaldamiseks vabas õhus asuvatesse elektrijaotuskeskkondadesse. See kasutab kaare kustutusvahendina vaakumkatkestit ja töötab vedru või elektromagnetilise mehhanismi kaudu elektriahela avamiseks ja sulgemiseks.
Rikke ilmnemisel eralduvad kontaktid vaakumkambri sees ja tekib elektrikaar. Kuna keskkond on kõrgvaakumi all, kustub kaar kiiresti ja vool katkeb ohutult. Neid kaitselüliteid kasutatakse tavaliselt välisalajaamades, postidele paigaldatavates jaotussüsteemides ja võrguinfrastruktuurides.
Operatsioon anVälisvaakum kaitselülitikoosneb peamiselt kahest osast: vaakumkatkestajast ja töömehhanismist.
Vaakumkaare katkestus
Kui kaitselüliti avaneb, tekib eralduskontaktide vahele kaar. Vaakumkambris hajub kaar kiiresti, kuna peaaegu puuduvad gaasiosakesed, mis seda üleval hoiaksid.
Energia salvestamise mehhanism
Vedrumehhanism salvestab mehaanilist energiat ja vabastab selle töö ajal, ajendades kontakte kiiresti liikuma ja voolu katkestama.
Kiire tööaeg
Tüüpiline avanemisaeg on ≤45 ms, mis võimaldab kaitselülitil rikkeid isoleerida enne, kui seadmekahjustused süsteemis levivad.
Professionaalne Hiina tehas, mis toodab välisvaakumkaitselüliteid, järgib tavaliselt jaotusvõrkudes kasutatavaid standardseid tehnilisi näitajaid.
Nimipinge
Levinud tasemed hõlmavad 12 kV, 24 kV ja 40,5 kV.
Nimetatud vool
Tüüpiline nimivool on vahemikus 630A kuni 1600A, olenevalt süsteemi võimsusest.
Lühise katkestusvool
Enamik kaitselüliteid toetab 20 kA kuni 31,5 kA katkestusvõimsust.
Keskkonnatingimused
Välisseadmed töötavad üldiselt vahemikus –40°C kuni +40°C ja on konstrueeritud saastunud keskkonna jaoks reostuskindlusega.
Mehaaniline eluiga
Paljude kaitselülitite mehaaniline eluiga ulatub 10 000 operatsioonini või rohkem.
Õige paigaldus aitab tagada välivaakumkaitselüliti stabiilse töö põllul.
Paigaldusstruktuur
Kaitselüliti kinnitatakse spetsiaalsele terasraamile või postkonstruktsioonile, mis paigaldatakse tavaliselt 4 meetri kõrgusele või kõrgemale.
Komponentide kokkupanek
Komponendid paigaldatakse järjestikku: konstruktsioonikarkass → postiisolaator → vaakumkatkesti → siiniühendused.
Elektriühendus
Väljundliinide vahekaugus ja pooluste kaugus peavad vastama projekteerimisstandarditele ning klemmiühendused peavad olema kaitstud korrosioonivastase määrdega.
1. Kiire kaarekustutus
Vaakumkatkestuse tehnoloogia võimaldab kiiret kaare summutamist ja vähendab seadmete kahjustamise ohtu.
2. Keskkonnasõbralik disain
Isolatsiooniõli ega SF6 gaasi pole vaja, mis aitab vältida lekkeid või heitmeid.
3. Madalad hooldusnõuded
Suletud vaakumkamber vähendab sisekontaktide kulumist ja minimeerib rutiinset hooldust.
4. Kompaktne ja kerge struktuur
Võrreldes traditsiooniliste õlikaitselülititega on konstruktsioon väiksem ning seda on lihtsam transportida ja paigaldada.
5. Kohanemine välistingimustega
Komposiit-isolatsioonimaterjalid, nagu silikoonkumm või epoksüvaik, aitavad vastu seista saaste kiirgamisele, ultraviolettkiirgusele ja temperatuurimuutustele.
