TheTäispuhutav kapi voolutrafoon voolu mõõtmise ja kaitse seade, mis on mõeldud gaasiisolatsiooniga jaotusseadmete jaoks, nagu C-GIS. See mõõdab primaarvoolu ja annab täpseid signaale mõõtmiseks ja releekaitseks kompaktsetes jaotuskappides.Comewill, professionaalne tarnija, pakub kvaliteetseid täispuhutavaid kappide voolutrafosid, mis on laos olemas.

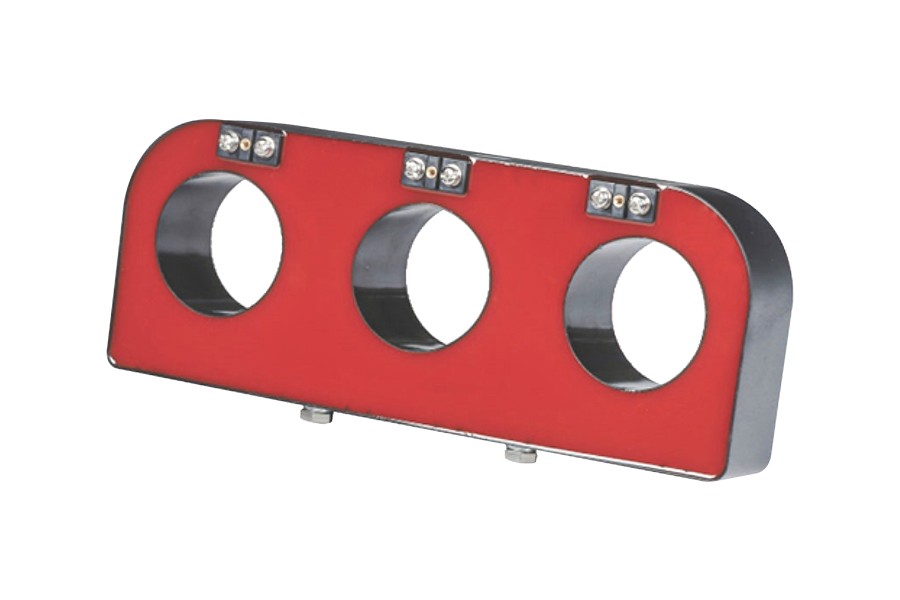

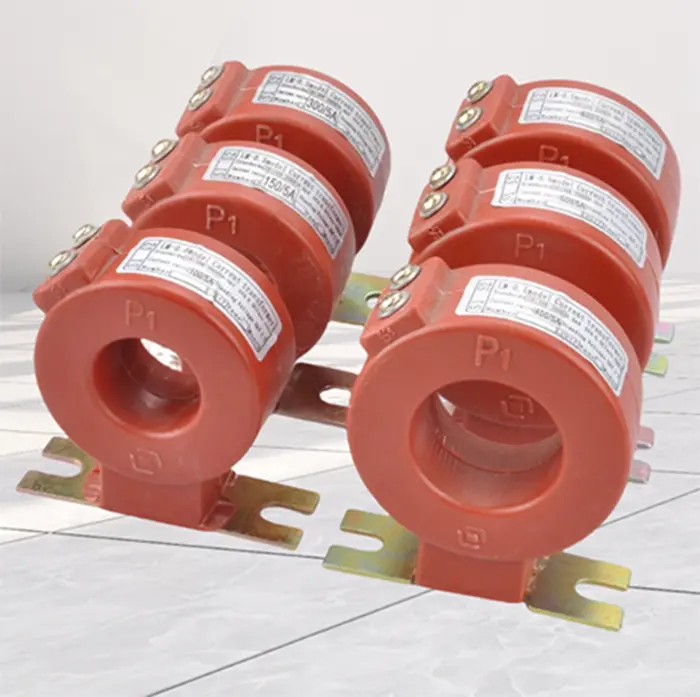

Täispuhutav kapi voolutrafo paigaldatakse gaasiisolatsiooniga jaotuskappide sisse, kus isolatsioonimaterjaliks võib olla väävelheksafluoriid (SF₆) või kuiv õhk. See muundab kõrge primaarvoolu standardiseeritud sekundaarvooluks, tavaliselt 5A või 1A, mida saab ohutult kasutada arvestite, releede ja kaitseseadmete jaoks.
Kuna trafo on ette nähtud C-GIS jaotusseadmete konstruktsioonide jaoks, paigaldatakse see tavaliselt kaabli sisse- või väljalaskejuhtme ümber. Kompaktne suurus võimaldab sellel mahtuda suletud lülitussektsioonidesse, säilitades samal ajal stabiilse isolatsiooni.
Comewill on professionaalne tehas, mis toodabTäispuhutav kapi voolutrafoseadmed keskenduvad konstruktsiooni töökindlusele ja paigaldusega ühilduvusele.
1. Epoksüvaigu valamisstruktuur
Rauasüdamik ja sekundaarmähised on kapseldatud epoksüvaiguga, moodustades suletud ja leegiaeglustava korpuse.
2. Kompaktne paigaldusdisain
Väike suurus ja kerge kaal võimaldavad paigaldada otse täispuhutavate kappide sees olevatele kaabliahelatele või siinidele.
3. Suletud primaarjuht
Primaarjuht on tavaliselt suletud roostevabast terasest või isoleeritud korpusesse, et säilitada isolatsiooni terviklikkus.
4. Looduslik jahutuskujundus
Integreeritud isolatsioon ja soojuse hajutamine võimaldavad trafol töötada ilma täiendavate jahutusseadmeteta.
Nimivoolutugevus
Levinud vahemikud hõlmavad 20A kuni 600A, olenevalt jaotusvõrgu nõuetest.
Nimisekundaarvool
Mõõte- ja kaitseseadmete standardväljundid on 5A või 1A.
Täpsusklass
Tüüpilised kombinatsioonid hõlmavad 0,5 / 10P, mis toetavad nii mõõtmise kui ka releekaitse funktsioone.
Nimisagedus
Enamik seadmeid töötab sagedusel 50 Hz või 60 Hz.
Isolatsiooni tase
Tüüpilised isolatsioonitasemed on 12/42/75 kV, mis sobivad keskpinge jaotusseadmete jaoks.
Kohanemisvõime keskkonnaga
Täispuhutav korpuse voolutrafo on mõeldud kasutamiseks suletud lülitusseadmete keskkondades, kus võib esineda keerulisi tingimusi.
Temperatuurivahemik
Tüüpilised töötemperatuurid on vahemikus –5°C kuni +45°C.
Reostuskindlus
Suletud isolatsioon vähendab tolmu, niiskuse ja saaste mõju.
Töötamine kõrgel kõrgusel
Paljud konstruktsioonid toetavad paigaldamist kuni 3000 meetri kõrgusel merepinnast.
Ühilduvus gaasiisolatsiooniga
Mõned uued konstruktsioonid kasutavad keskkonnamõju vähendamiseks isolatsioonivahendina SF₆ asemel kuiva õhku.
Täispuhutavate kappide voolutrafode usaldusväärne Hiina tarnija pakub tooteid, mida kasutatakse mitmes elektrijaotussektoris.
Levinud rakendused hõlmavad järgmist:
Linna raudteetransiidi elektrisüsteemid
Tööstuslikud jaotusvõrgud
Metallurgia ja naftakeemiatehased
Keskpinge alajaamad
Kõrgmäestiku elektrivõrgu infrastruktuur
