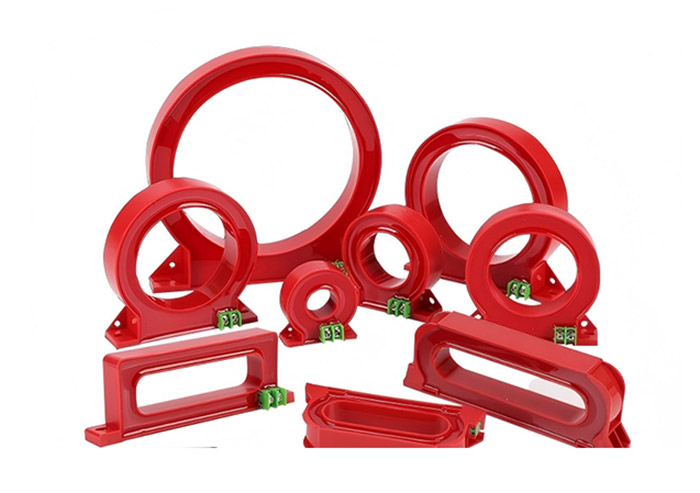

Mis on nulljärjestusega voolutrafo?

Professionaalse voolutrafo tootjana HiinasComewilltahaks teile pakkuda kohandatudNulljärjestuse voolutrafo, mis on ühe pöördega läbiv tüüpi voolutrafo, mis on loodud nulljärjestuse voolu tuvastamiseks elektrisüsteemides. See jälgib kolmefaasiliste voolude vektorsummat ja tuvastab jaotusvõrkude lekkeid või maandusvigu.

Kui isolatsioonikahjustuse või maandusrike tõttu tekib ebatavaline vool, saadab trafo signaali kaitseseadmetele, nagu releekaitseseadmed või lekkekaitsekontrollerid. See protsess võimaldab süsteemil väljastada häireid või katkestada vigase vooluahela.

Nulljärjestuse voolutrafo paigaldatakse tavaliselt toitekaablite või siinide ümber, mistõttu sobib see kesk- ja madalpinge elektrisüsteemide jälgimiseks.

Struktuurne projekteerimine

1. Rõngasüdamiku struktuur

Trafo kasutab ringikujulist raudsüdamikku, millel on sekundaarmähised, mis tuvastavad voolu tasakaalustamatuse.

2. Epoksiidvaigu või silikoonkummist kapseldamine

Rauasüdamik ja mähis on suletud kaitsva kesta sisse, mis tagab niiskuskindluse ja kaitse reostuse ülevoolu eest.

3. Kaks paigaldustüüpi

Tooted on saadaval integreeritud tüüpi (eelpaigaldatud kaabli paigaldamise ajal) ja avatud tüüpi (paigaldatud olemasolevate kaablite ümber).

4. Rogowski poolitehnoloogia

Mõned konstruktsioonid kasutavad Rogowski mähise tuvastamise tehnoloogiat, et teisendada voolusignaalid mõõdetavateks pingeväljunditeks.

Tehnilised omadused ja parameetrid

1. Kohaldatav pingevahemik: 0,4 kV kuni 66 kV.

2. Võrgu sagedus: standardne töösagedus on 50 Hz

3. Töötemperatuur: −10°C kuni +40°C.

4. Sama nime ots: kui "L1" küljelt on tungitud, on teine ​​"K1";

Paigaldamise kaalutlused

Õige paigaldus tagab a täpse tööNulljärjestuse voolutrafo.

Integreeritud tüüpi paigaldamine

Integreeritud trafode puhul peab kaabel enne kaabli paigaldamist läbima trafo.

Avage Tüüp Installimine

Avatud mudeleid saab paigaldada olemasolevatele kaablitele, eraldades trafo korpuse ja monteerides selle ümber juhtme.

Maanduskorraldus

Mõnes maandussüsteemis peaksid kaablid enne maanduspunktiga ühendamist trafot läbima, et tagada lekkevoolu õige tuvastamine.

Mehaaniline joondamine

Tükeldatud trafode kokkupanemisel peavad mõlemad pooled olema õigesti joondatud, et vältida mõõtmiste hälbeid.
