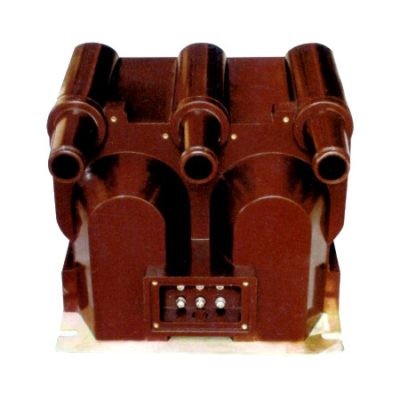

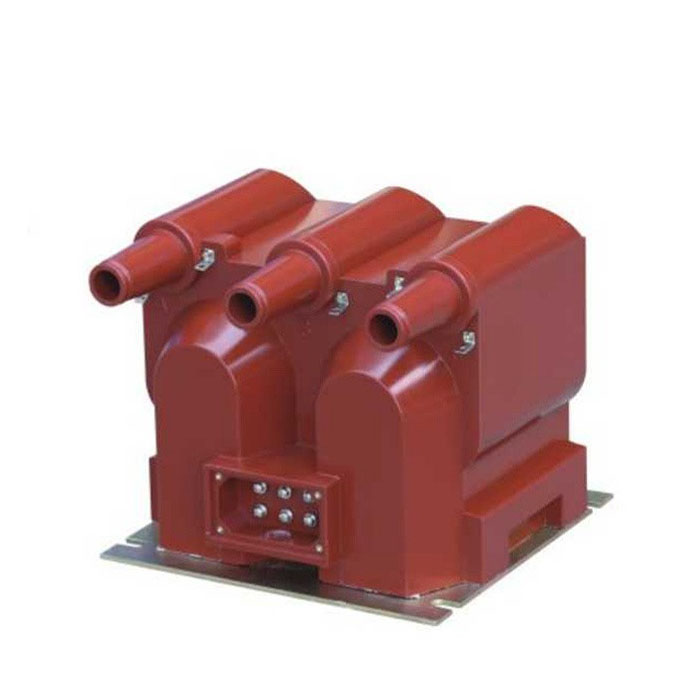

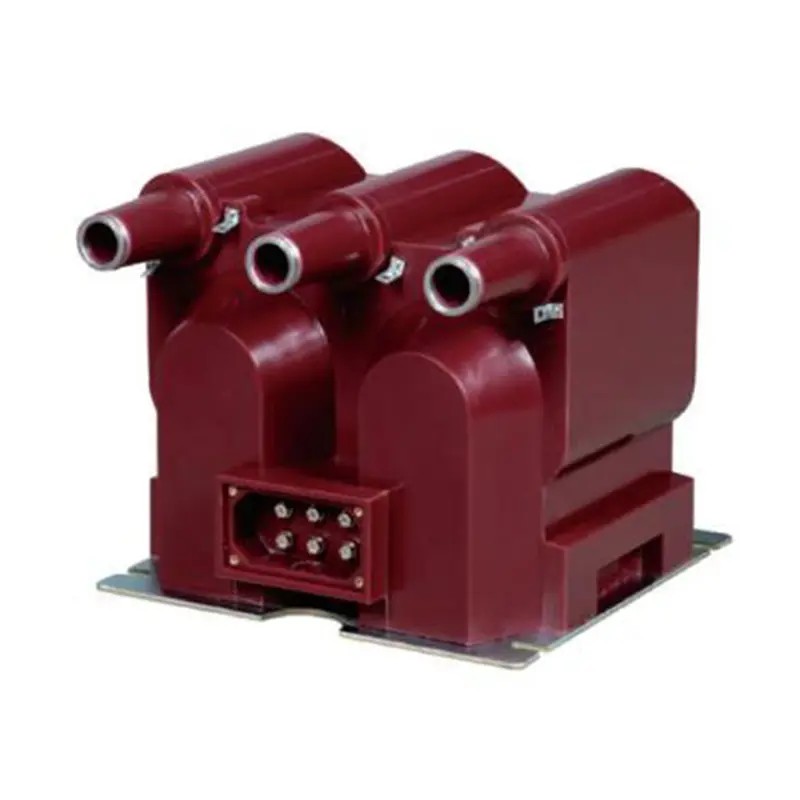

Hiina professionaalse tootjana soovib Comewill pakkuda teile kvaliteetset JSZV12-10R pingetrafot. Lisaks oma struktuurilisele kohandatavusele paistab trafo silma tööohutuse ja järjepidevuse poolest. Silmapaistev funktsioon on selle kuumvahetuskaitsme disain – faaside A, B ja C primaarmähised on integreeritud lühisekaitsekaitsmetega, mida saab asendada sekundaarse klemmi kaudu ilma süsteemi tööd katkestamata.

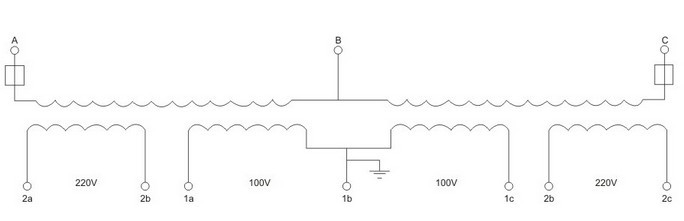

JSZV12-10R on loodud kohanema erinevate kohapealsete tingimustega. See toetab standardset kolmefaasilist "V" tüüpi juhtmestiku konfiguratsiooni ja selle saab mugavalt lahti võtta kaheks sõltumatuks ühefaasiliseks seadmeks, mis pakub paindlikkust paigaldamisel ja süsteemi projekteerimisel.
Pingetrafo JSZV12-10R on loodud vastama 10 kV siseruumide toitesüsteemide rangetele nõudmistele, ühendades mõõtmise täpsuse töökindlusega.
1. Kahe sekundaarse väljundi funktsionaalsus:
100 V väljund: mõeldud ülitäpse pinge mõõtmiseks ja energia mõõtmiseks.
220 V väljund: toimib juhtimismehhanismide usaldusväärse lisatoiteallikana, vähendades vajadust täiendavate toitekomponentide järele.
2. Suurepärane isolatsioon ja vastupidavus:
Täielikult suletud kõrgekvaliteedilise epoksüvaiguga, pakkudes silmapaistvat niiskuskindlust, isolatsioonitugevust ja kaitset vananemise eest – ideaalne keeruliste või kõrge niiskusega sisekeskkondade jaoks.
Valmistatud kvaliteetsete külmvaltsitud silikoonterasest lehtsüdamikega, et tagada madalad kaod ja stabiilne jõudlus.
3. Põhjalik ohutuskaitse:
Kõigi primaarmähiste sisseehitatud kaitsmed tagavad tugeva lühisekaitse.
Kaitsme vahetamine on lihtne ja ei nõua süsteemi väljalülitamist, tagades maksimaalse tööaja.

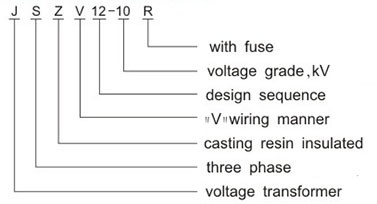

| Kood | Tähendus | Kirjeldus |
| J | Pinge transformaator | Määrab koheseks äratundmiseks vajaliku varustuskategooria. |
| S | Kolmefaasiline | Mõeldud kolmefaasilistele toitesüsteemidele, et rahuldada mitmeahelaliste mõõtmis- ja kaitsevajadusi. |
| Z | Epoksiidvaigu valatud isolatsioon | Tähistab täielikult valatud isolatsiooniprotsessi, mis suurendab niiskuskindlust ja vastupidavust. |
| V | V-tüüpi juhtmestik | Tähistab juhtmestiku konfiguratsiooni, pakkudes paigaldamise paindlikkust. |
| 12-10 | Disain ja pinge reiting | 12 on disainiseeria; 10 tähistab nimipinget (10 kV), mis vastab täpselt süsteeminõuetele. |
| R | Koos kaitsmega | Tähistab integreeritud lühisekaitset tööohutuse suurendamiseks. |
Pikaajalise stabiilsuse ja töökindluse tagamiseks on pingetrafo JSZV12-10R loodud töötama järgmiste keskkonnaparameetrite piires. Professionaalse tehasena, millel on sügavad tootmisteadmised, saab Comewill pakkuda ka kohandatud kohandusi mittestandardsete tingimuste jaoks.
Temperatuurivahemik: -5°C kuni +40°C
Kõrgus merepinnast: ≤ 1000 m (kohandatud lahendused on saadaval kõrgmäestikupaigaldiste jaoks)
Suhteline õhuniiskus: ≤ 80%
Ümbritsev keskkond: vaba söövitavatest gaasidest, aurudest ega juhtivast tolmust (nt süsinik- või metallipulber)
Vibratsioon ja löök: paigalduskoht peab olema vaba tugevast vibratsioonist ega mehaanilistest löökidest.
vorm1: pingetrafo tehnilised andmed mõõtmiseks
| Tüüp | Nimipinge suhe (V) | Täpsusklass ja nimiväljund (VA) | Maksimaalne väljund (VA) | nimiisolatsioonitase (kV) | |
|
|
|||||
| klass 0.2 | klass 0,5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
42.12.75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 42.12.75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
| Tüüp | Nimipinge suhe (V) | Täpsusklass ja nimiväljund (VA) | Maksimaalne väljund (VA) | nimiisolatsioonitase (kV) | |
|
|
|||||
| klass 0.2 | klass 0,5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
42.12.75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 42.12.75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
vorm2: pingetrafo tehniline dala kaitselüliti töövõimsuse jaoks
| Tüüp | Nimipinge (V) | Täpsusklass ja nimiväljund (VA) | Lühiajaline maksimaalne väljundvõimsus (VA) | nimiisolatsioonitase (kV) |
| JSZV12-10R | 10/0,1/0,22 | 0,2 30 | 600 | 42.12.75 |
| JSZV12-10R | 10/0,1/0,1 | 0,2 20 | 2×400 | 42.12.75 |
| JSZV12-6R | 6/0,1/0,1 | 7,2/32/60 | ||
| JSZV12-3R | 3/0,1/0,1 | 0,2 20 | 3,6/25/40 | |
| JSZV12-10R | 10/0,1 | 0,2 20 | 500 | 42.12.75 |
| JSZV12-6R | 6/0,1 | 7,2/32/60 |
Märkused: kaitselülitiga töötava toiteallika puhul ei tohi vastupidavuspinge ületada 15%.
