Comewill, usaldusväärne Hiinas asuv elektriseadmete tootja ja tarnija, pakub kõrget kvaliteetiKombineeritud instrumentide transformaatoridmis integreerivad voolutrafo ja pingetrafo funktsioonid ühte seadmesse. Need laos, hulgimüügis ja kohandatud trafod pakuvad kompaktseid, ohutuid ja kulutõhusaid lahendusi elektrienergia mõõtmiseks ja kaitseks jaotussüsteemides. Neid kasutatakse laialdaselt tööstuses, kaevandustes ja maapiirkondade elektrivõrgurakendustes.

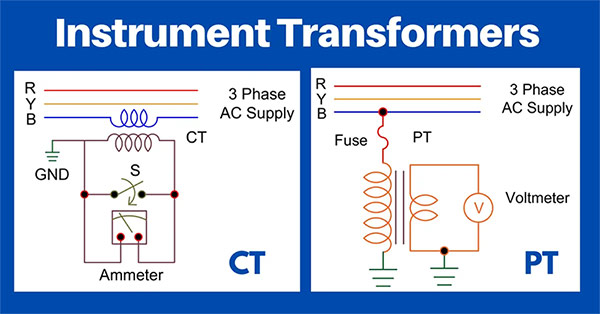

Kombineeritud instrumenditrafod on omamoodi elektriseade, mis ühendab voolu- ja pingetrafo funktsioonid ühte korpusesse. Vooluagregaat on ühendatud kõrgepingeliiniga järjestikku, pingeseade aga paralleelselt kõrgepingeliiniga. Mõlemal seadmel on ühine südamik ja isolatsioon, mis võimaldab samaaegselt saada pinge- ja voolusignaale, eraldades samal ajal kõrgepinge primaarahelad sekundaarsetest mõõteseadmetest. See disain tagab kasutaja ja seadmete ohutuse, vähendades samal ajal paigaldamise keerukust.
Pinge mõõtmine
Pingesektsioon indutseerib sekundaarmähises proportsionaalse madalpinge, kui kõrgepinge voolab läbi primaarahela. Seda madalpinge väljundit (tavaliselt 100 V) kasutavad voltmeetrid, energiaarvestid või kaitsereleed.
Voolu mõõtmine
Voolusektsioon muudab suured primaarvoolud väikesteks mõõdetavateks sekundaarvooludeks (tavaliselt 5A või 1A). Need väljundid tarnitakse voolutrafo arvestitele või releekaitseseadmetele, säilitades täpse jälgimise ja mõõtmise.
Isolatsioon ja ohutus

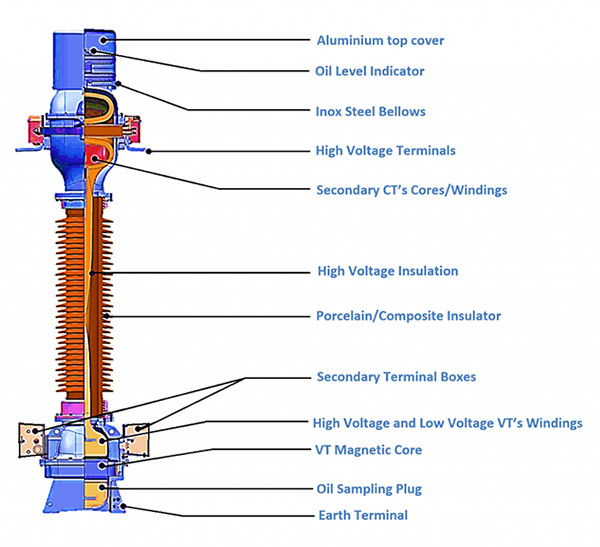

Kombineeritud trafo sees on voolu- ja pingeüksused kapseldatud jagatud isolatsioonikestasse, mis on sageli õliga täidetud või valatud epoksiidist. Sekundaarne külg peab olema maandatud ja ahelad peavad vältima lahtisi või lühiseid ohutuse tagamiseks.

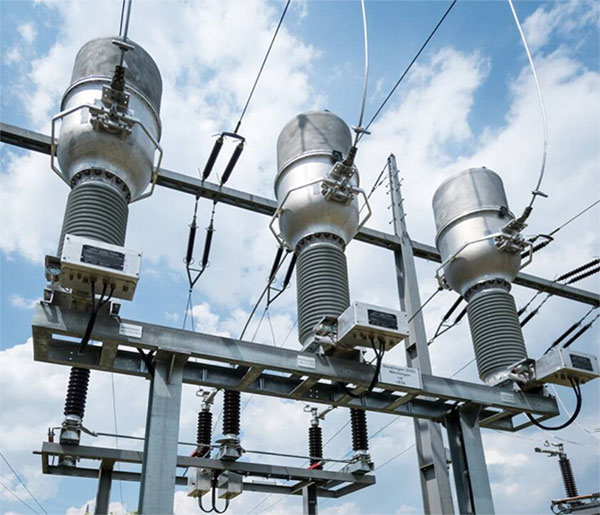

Comewilli tehase omaKombineeritud instrumentide transformaatoridsobivad:
Kõrgepinge mõõtekarbid
Kolonnile paigaldatavad trafod
Jaotuskapid
Need on eriti kasulikud kolmefaasiliste mõõtmisstsenaariumide puhul, nagu V/V (kaks pingetrafot) või Y/Y (kolm pingetrafot) konfiguratsioonid tasakaalustatud või tasakaalustamata koormuste jaoks.
1. Kompaktne disain ja lihtne paigaldamine – voolu- ja pingetrafode integreerimine ühte seadmesse vähendab jalajälge ja lihtsustab seadistamist.
2. Kulutõhusus – kombineeritud seadme ostmine vähendab eraldi trafo kulusid, valmistamise keerukust ja paigaldusaega.
3. Elektriisolatsioon ja töökindlus – kõrgepinge primaar- ja madalpinge sekundaarahelate täielik eraldamine tagab operaatori ja seadmete ohutuse.
4. Integreeritud mõõtmine ja kaitse – pakub samaaegselt standardväljundeid energiaarvestitele ja releekaitseseadmetele.
5. Kohanemisvõime keskkonnaga – õliga sukeldatud või gaasiisolatsiooniga konstruktsioonid võimaldavad pikaajalist töötamist väljas või karmides tingimustes.
Kombineeritud trafo – ühendab voolu- ja pingetrafod üheks seadmeks kompaktseks paigaldamiseks ja sünkroniseeritud mõõtmiseks. Sobib piiratud ruumiga või kulutundlike projektide jaoks.
Split Transformer – eraldab voolu- ja pingetrafod paindlikuks paigutuseks ja optimeeritud täpsuseks. Võimaldab kohandatud valikut erinevate pinge- ja voolutasemete jaoks.
Comewill Hiinas asuva tehase ja tarnijana pakub kvaliteeti, madalat hinda ja kohandatud tooteidkombineeritud instrumenditrafodmis on laos kiireks kohaletoimetamiseks. Meie voolutrafosüsteemid on toodetud rangete kvaliteedistandardite järgi, et need vastaksid tööstus- ja kommunaalteenuste nõuetele, tagades täpse mõõtmise, tööohutuse ja usaldusväärse pikaajalise kasutamise.
