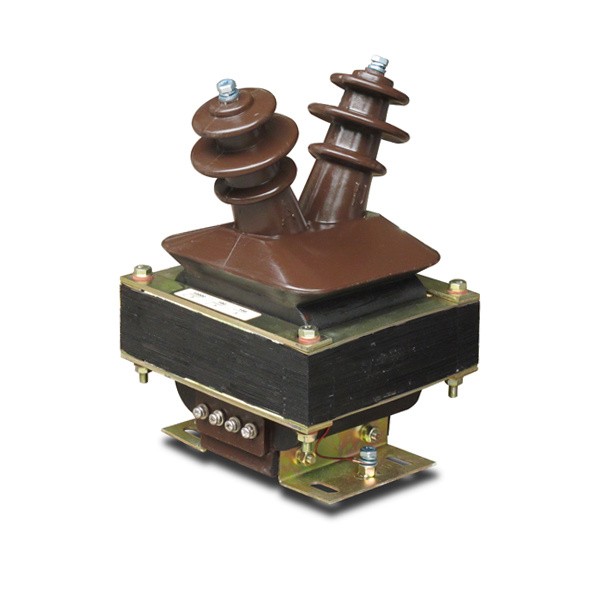

A Pinge transformaatoron oluline instrument-trafo tehnoloogia, mida kasutatakse kõrge primaarpinge vähendamiseks proportsionaalseks sekundaarpingeks, mis sobib mõõtmiseks, mõõtmiseks, kaitseks ja juhtimiseks. Erinevalt jõutrafost, mis on ette nähtud energia ülekandmiseks elektrivõrkude vahel, on instrumenditrafo ette nähtud andma täpset signaali arvestitele, releedele, seireseadmetele ja juhtimissüsteemidele. Õige valik sõltub primaarsüsteemi pingest, sekundaarpingest, sagedusest, täpsusnõuetest, koormusest, isolatsioonist, faaside paigutusest, mähise konfiguratsioonist, paigalduskohast, keskkonnamõjust ja kavandatavast kaitse- või mõõtmisfunktsioonist. Elektromagnetilised, mahtuvuslikud ja elektroonilised tehnoloogiad pakuvad erinevaid lähenemisviise proportsionaalse pinge signaalide saamiseks. Sise- ja väliskujunduses käsitletakse ka erinevaid keskkonnatingimusi. Seetõttu tuleb täielikul tehnilisel hindamisel käsitleda elektrilist jõudlust, isolatsiooni, konstruktsiooni, tarvikuid, kaitset, paigaldust ja hooldust kui üht koordineeritud süsteemi.
Sisukord
Otse jaotise juurde liikumiseks klõpsake mis tahes teemal.
- 1. Miks on pinge mõõtmine elektrisüsteemides oluline?
- 2. Kuidas instrumendi pingetrafo töötab?
- 3. Millised on peamised tüübid ja konfiguratsioonid?
- 4. Kuidas täpsus ja koormus valikut mõjutavad?
- 5. Miks on isolatsioon ja elektriisolatsioon hädavajalikud?
- 6. Kuidas kaitse- ja mõõtmisrakendused erinevad?
- 7. Mis vahe on elektromagnetilisel ja mahtuvuslikul disainil?
- 8. Kuidas sise- ja väliskujundus vastavad erinevatele tingimustele?
- 9. Kuidas erinevad ühefaasilised ja kolmefaasilised rakendused?
- 10. Kuidas tuleks kaaluda kaitsmeid, sekundaarset maandust ja ohutust?
- 11. Millised rakendused kasutavad instrumendi pinge mõõtmist?
- 12. Milliseid tavalisi valikuvigu tuleks vältida?
- 13. Mida peaks professionaalne tehniline spetsifikatsioon sisaldama?
- 14. Korduma kippuvad küsimused
Miks on pinge mõõtmine elektrisüsteemides oluline?
Elektrivõrke ei saa ohutult ja täpselt juhtida ilma usaldusväärse pingeteabeta. Operaatorid, kaitsereleed, arvestid, automaatikasüsteemid ja seireseadmed sõltuvad kõik mõõtesignaalidest, mis näitavad primaarse elektriahela seisukorda.
Tavapäraste arvestite või madalpinge juhtimisseadmete otsene ühendamine kesk- või kõrgepingeahelaga oleks ebapraktiline ja potentsiaalselt ohtlik. Instrumenditrafod lahendavad selle probleemi, luues proportsionaalse sekundaarse signaali, mis esindab primaarpinget, pakkudes samal ajal elektrilist eraldatust kõrgepingeahela ja sekundaarse mõõteahela vahel.
Sellel eraldamisel on mitmeid praktilisi eeliseid. Mõõteseadmeid saab konstrueerida standardiseeritud sekundaarpinge ümber, selle asemel, et neid otse primaarsüsteemiga kokku puutuda. Kaitsereleed suudavad töödelda hallatavat signaali. Energiaarvestid võivad täita oma mõõtmisfunktsioone. Operaatorid saavad teavet elektrivõrgu kohta ilma primaarpinget otse juhtpaneeli viimata.
Annab arvestitele ja seireseadmetele proportsionaalse pingesignaali.
Toidab pingeteavet kaitsereleedele, mis hindavad süsteemi ebanormaalseid tingimusi.
Eraldab sekundaarse mõõteahela kõrgepinge primaarvõrgust.
Annab elektrisignaali, mis toetab automatiseerimist, lülitusloogikat, sünkroonimist ja muid juhtimisfunktsioone.
Pingeteave on eriti oluline süsteemides, kus elektriseisund muutub pidevalt. Alajaamad, tööstuslikud jaotussüsteemid, trafode toiteallikad, taastuvenergiavõrgud ja keerulised tehnosüsteemid nõuavad usaldusväärset teavet süsteemi pinge kohta.
Mõõtmine toetab ka tõrkeotsingut. Kui vaadeldav sekundaarsignaal ootamatult muutub, saavad insenerid uurida, kas põhjus on seotud primaarsüsteemi, instrumendi trafo, juhtmestiku, kaitseahela või mõne muu mõõtmisahela osaga.
Usaldusväärne mõõteahel algab seega õigesti valitud instrumenditrafost. Täpsust, isolatsiooni, ühenduse konfiguratsiooni, sekundaarset koormust, keskkonnatingimusi ja kaitsenõudeid tuleb arvesse võtta koos.
Kuidas instrumendi pingetrafo töötab?
Elektromagnetilise instrumendi pingetrafo töötab elektromagnetilise induktsiooni kaudu. Primaarmähis on ühendatud kõrgepingeahelaga, sekundaarmähis aga annab ühendatud mõõte- või kaitseseadmetega võrdeliselt madalama pinge.
Põhiseose määrab esmaste ja sekundaarpöörete suhe. Kui primaarmähis on pingestatud, tekib südamikus magnetvoog. See voog indutseerib sekundaarmähises pinge, mis vastab proportsionaalselt primaarpingele trafo kavandatud tööpiirkonnas.
Esmane mähis
Primaarmähis ühendub kõrgepingeahelaga. Selle isolatsioonisüsteem on seetõttu kavandatud vastu pidama primaarvõrguga seotud elektrilistele pingetele.
Sõltuvalt toote arhitektuurist võib primaarmähisel olla erinev füüsiline konstruktsioon. Mõned konstruktsioonid kasutavad tavalist mähiste paigutust, samas kui teised integreerivad mähise kapseldatud isolatsioonikonstruktsiooni.
Sekundaarne mähis
Sekundaarmähis annab vähendatud pinge signaali arvestitele, releedele ja muudele seadmetele. Selle väljund on kavandatud nii, et see jääb kindlaksmääratud elektritingimustes proportsionaalseks primaarpingega.
Magnetiline südamik
Südamik tagab elektromagnetilise induktsiooni jaoks vajaliku magnetilise tee. Südamiku ehitus ja magnetilised omadused mõjutavad täpsust, ergastuskäitumist, kadusid ja trafo võimet anda stabiilne sekundaarsignaal.
Isolatsioonisüsteem
Isolatsioonisüsteem eraldab kõrgepinge primaarmähise sekundaarmähisest, korpusest ja ümbritsevast konstruktsioonist. Olenevalt toote disainist võib see hõlmata kuivisolatsiooni, epoksüvaigu valamist, õliisolatsiooni, gaasiisolatsiooni või muid dielektrilisi paigutusi.
| Komponent | Esmane funktsioon | Peamised disaini kaalutlused |
|---|---|---|
| Esmane mähis | Ühendab kõrgepingeahelaga | Esmane pinge ja isolatsiooni nõuded |
| Sekundaarne mähis | Annab vähendatud mõõtmissignaali | Sekundaarne pinge, täpsus, koormus |
| Magnetiline südamik | Pakub magnetilist rada | Südamiku materjali ja ergastuse omadused |
| Isolatsioonisüsteem | Säilitab elektrilise eraldatuse | Pingepinge, keskkond, mehaaniline stabiilsus |
| Korpus või korpus | Tagab mehaanilise ja keskkonnakaitse | Paigalduskoht ja kokkupuutetingimused |
Sekundaarne signaali kvaliteet
Kasulik sekundaarsignaal peab täpselt esindama primaarpinget, samal ajal kui ühendatud seade tõmbab oma määratud koormust. Kui mõõteahel asetab sekundaarvoolule liigse koormuse, võib see mõjutada pinge suhet ja täpsust.
Seetõttu tuleks trafot, juhtmeid, klemme, arvestiid, releed ja muid sekundaarseid seadmeid hinnata ühe ahelana.
Tööpõhimõte võib olla kontseptsioonilt lihtne, kuid stabiilse täpsuse saavutamine tegelikes töötingimustes nõuab südamiku, mähiste, isolatsiooni, ühenduste ja mehaanilise konstruktsiooni hoolikat projekteerimist.
Millised on peamised tüübid ja konfiguratsioonid?
Instrumendi pingetrafosid saab klassifitseerida vastavalt paigaldusele, faaside paigutusele, mähiste konfiguratsioonile, isolatsioonitehnoloogiale ja tööpõhimõttele. Need kategooriad aitavad inseneridel kitsendada valikut vastavalt süsteeminõuetele.
Siseruumide konfiguratsioonid
Siseseadmed on ette nähtud paigaldamiseks jaotusseadmetesse, alajaamadesse, elektriruumidesse või muudesse kaitstud keskkondadesse. Nende korpust ja isolatsioonikonstruktsiooni saab optimeerida kontrollitud sisekeskkonna jaoks.
Epoksiidvaigust valatud konstruktsioonid on levinud kompaktsetes siseruumides kasutatavates keskpingerakendustes, kuna tahke isolatsioon võib luua hermeetilise konstruktsiooni, hoides samas füüsilise koostu suhteliselt kompaktsena.
Välistingimustes kasutatavad konfiguratsioonid
Välisseadmed puutuvad kokku otsese vihma, niiskuse, temperatuurimuutuste, päikesevalguse, tolmu, saaste ja muude keskkonnatingimustega. Seetõttu tuleb nende korpuse ja isolatsiooni paigutusel käsitleda väliteenust.
Ühefaasilised konfiguratsioonid
Ühefaasilisi konstruktsioone kasutatakse tavaliselt siis, kui iga faasi mõõdetakse eraldi või kui rakendus nõuab määratletud faas-maa või faas-faasi mõõtmiskorraldust.
Kolmefaasilised konfiguratsioonid
Kolmefaasilised seadmed võimaldavad kolmefaasiliste elektrivõrkude pinge koordineeritud mõõtmist. Täpne ühendus sõltub süsteemi neutraalse konfiguratsioonist ja kaitse- või mõõtefunktsioonist.
Kahe- ja kolmemähise konfiguratsioonid
Kahe mähise konstruktsioon sisaldab ühte primaar- ja ühte sekundaarmähist. Kolme mähisega konstruktsioon lisab lisasekundaarmähise, mis võib olenevalt elektriskeemist toetada eraldi kaitse- või maandusega seotud funktsiooni.
Kuiv- ja valuvaigusüsteemid
Kuivtüüpi süsteemid kasutavad tahket või kuiva isolatsiooni ilma vedela dielektrikuta. Epoksüvaigust valatud konstruktsioon suudab valitud komponendid täielikult kapseldada, tagades mehaanilise stabiilsuse ning vastupidavuse niiskusele ja saastumisele.
Õliga sukeldatud kujundused
Õliga sukeldatud konfiguratsioonides kasutatakse dielektrilise ja termilise süsteemi osana isolatsiooniõli. Need konstruktsioonid nõuavad sobivat paagi ehitust, tihendamist, õli käitlemist ja hooldusprotseduure.
Täispuhutavad või gaasiisolatsiooniga konfiguratsioonid
Gaasiisolatsiooniga konstruktsioone saab kasutada seal, kus sobivad suletud dielektrilised süsteemid. Nende valik peaks hõlmama korpuse tihendamise, gaasi omaduste, rõhu juhtimise, hooldusprotseduuride ja keskkonnanõuete arvessevõtmist.
Mahtuvuslikud ja elektroonilised tehnoloogiad
Mitte iga pinge mõõtmise süsteem ei tugine tavapärasele elektromagnetilisele trafole. Mahtuvuslikud pingetrafod kasutavad mahtuvuslikku jaoturit koos elektromagnetilise sektsiooniga, samas kui elektroonilised pingeandurid kasutavad proportsionaalse elektriväljundi saamiseks sensori ja signaali muundamise meetodeid.
| Klassifikatsioon | Tüüpilised valikud | Valik Fookus |
|---|---|---|
| Paigaldamine | Toas, väljas | Kokkupuude keskkonnaga ja ümbrise disain |
| Faas | Ühefaasiline, kolmefaasiline | Võrgu konfiguratsiooni ja mõõtmise skeem |
| Kerimine | Kahe mähisega, kolme mähisega | Mõõtmine, kaitse, abifunktsioonid |
| Isolatsioon | Kuiv, valuvaik, õli, gaas | Pingeklass, keskkond, hooldus |
| Tööpõhimõte | Elektromagnetiline, mahtuvuslik, elektrooniline | Pinge tase, täpsus, süsteemi arhitektuur |
Valik peaks algama rakenduse ja võrgunõuetega, mitte ainult tootekategooriaga. Erinevad konfiguratsioonid võivad rahuldada sarnaseid mõõtmisfunktsioone, pakkudes samas erinevaid paigaldus- ja hooldusomadusi.
Kuidas täpsus ja koormus valikut mõjutavad?
Täpsus on üks olulisemaid tehnilisi kaalutlusi, kuna sekundaarset signaali võib kasutada energia mõõtmiseks, süsteemi jälgimiseks, kaitseks, juhtimiseks või mitme funktsiooni jaoks samaaegselt.
Täpsusklass
Täpsusklass kirjeldab lubatud mõõtmisviga määratletud tingimustes. Erinevatel rakendustel võivad olla erinevad täpsusnõuded.
Mõõtmiseks kasutatavad mõõteahelad võivad nõuda suuremat täpsust kui rakendused, kus trafo annab peamiselt kaitsesignaali. Õige klass sõltub seega sellest, mida sekundaarahel peab täitma.
Nimetatud koormus
Koormus viitab sekundaarmähisega ühendatud koormusele. See hõlmab arvestiid, relee sisendeid, muundureid, juhtmeid, klemmplokke ja muid ühendatud seadmeid.
Kui sekundaarahela tegelik koormus erineb oluliselt tingimustest, mille jaoks trafo oli ette nähtud, võib täpsus ja väljundkäitumine muutuda.
Suhte täpsus
Teisendussuhe peab jääma määratud tolerantsi piiridesse. Mittevastavus kavandatud suhte ja tegeliku suhte vahel võib mõjutada nii mõõteväärtusi kui ka kaitseotsuseid.
Faasi nihe
Mõõtesüsteemides, mis hõlmavad võimsuse arvutusi, on faasisuhted olulised. Väikesed vead faasinihkes võivad mõjutada pinge- ja voolusignaalidest tuletatud arvutuste täpsust.
| Parameeter | Mida see kirjeldab | Miks see on oluline |
|---|---|---|
| Täpsusklass | Mõõtmistäpsus kindlaksmääratud tingimustel | Määrab sobivuse mõõtmiseks või kaitseks |
| Nimetatud koormus | Sekundaarse vooluahela koormus | Mõjutab sekundaarset pinget ja täpsust |
| Teisendussuhe | Primaar- ja sekundaarpinge suhe | Tagab, et mõõtmised esindavad põhisüsteemi õigesti |
| Faasi nihe | Primaar- ja sekundaarpinge nurksuhe | Võib mõjutada võimsuse ja kaitse arvutusi |
Mõõtmine versus kaitsenõuded
Mõõtmistele orienteeritud rakendused keskenduvad üldiselt täpse proportsionaalse väljundi säilitamisele vastavas töövahemikus. Kaitsele orienteeritud rakendused võivad panna suuremat rõhku trafo käitumisele süsteemi ebanormaalsetes tingimustes ja sekundaarse signaali võimele toetada relee tööd.
See eristus peaks kajastuma tehnilises kirjelduses. Ainult nimipinge järgi valitud toode võib olla sobimatu, kui selle täpsus ja koormusomadused ei ühti ühendatud vooluahelaga.
Miks on isolatsioon ja elektriisolatsioon hädavajalikud?
Elektriisolatsioon on üks peamisi põhjuseid, miks instrumentide pingetrafosid kasutatakse. Primaarahel võib töötada pingega, mis ületab tunduvalt tavapäraste mõõtmis- ja juhtimisseadmete ohutut töövahemikku, seega peab isolatsioonisüsteem looma primaar- ja sekundaarahelate vahel usaldusväärse eraldatuse.
Primaarne-sekundaarne isolatsioon
Isolatsioonisüsteem peab taluma nimiprimaarpinge ja määratletud siirdetingimustega seotud elektrilist pinget. Disain sisaldab isolatsioonimaterjale, roomamiskaugusi, vahekaugusi, mähiste paigutust, kapslit, klemme ja korpuse geomeetriat.
Tugev isolatsioon
Valuvaigust konstruktsioonid võivad mähised ja muud elektrilised komponendid kapseldada. Selline lähenemine võib anda kompaktse ja mehaaniliselt stabiilse struktuuri, vähendades samal ajal sisemiste isolatsioonipindade otsest kokkupuudet niiskuse või saastumisega.
Õliisolatsioon
Õli tagab nii dielektrilise isolatsiooni kui ka soojusülekande omadused. Õliga täidetud konstruktsioonid vajavad ettenähtud sisekeskkonna säilitamiseks sobivat isolatsiooni ja tihendamist.
Gaasi isolatsioon
Gaasisolatsiooniga sõlmedes kasutatakse suletud dielektrilist keskkonda. Korpus peab säilitama oma terviklikkuse ja hooldusprotseduurid peavad arvestama dielektrilist keskkonda ja seadme rõhku või tihenduskorraldust.
Pugemine ja kliirens
Kliirens viitab lühimale õhu vahemaad juhtivate osade vahel, samas kui roomamine on kaugus piki isolatsioonipinda. Mõlemad on kesk- ja kõrgepingeseadmete projekteerimisel olulised.
Keskkonnareostus võib suurendada roomamiskauguse tähtsust, kuna isolatsioonipinna saastumine võib tekitada lekkevoolu tee.
Isolatsioon peab taluma ettenähtud elektrilist pinget ilma rikketa.
Isolatsioonisüsteem peaks säilitama oma funktsiooni eeldatavates niiskuse, saastumise ja temperatuuri tingimustes.
Mähised ja isolatsioon peavad transportimise, paigaldamise ja normaalse töö ajal stabiilsena püsima.
Madalpinge mõõteahel peab olema primaarvõrgust korralikult eraldatud.
Seetõttu ei ole isolatsioon ainus materjali valik. See on terviklik insenerisüsteem, mis hõlmab geomeetriat, materjale, tootmiskvaliteeti, kokkupuudet keskkonnaga ja elektrilist koordineerimist.
Ostjate jaoks tähendab see, et isolatsioonikirjeldus peaks olema konkreetne. Lähtepunktiks on sellised terminid nagu kuivtüüp, valuvaik, õlikastetav või gaasiisolatsioon, kuid tehniline kirjeldus peaks selgitama ka kavandatavat pingeklassi ja paigaldustingimusi.
Kuidas kaitse- ja mõõtmisrakendused erinevad?
Sama primaarpingeahel võib anda signaale nii mõõtmis- kui ka kaitsesüsteemidele, kuid nende kahe funktsiooni nõuded ei ole identsed.
Mõõtmisrakendused
Mõõtesüsteemid vajavad stabiilset proportsionaalset pinget, et arvestid ja seireseadmed saaksid primaarset süsteemi täpselt kujutada. Seetõttu on eriti oluline täpsus normaalses töövahemikus.
Rakendused võivad hõlmata pingemõõtjaid, energiamõõtjaid, toitekvaliteediga seadmeid, järelevalvesüsteeme ja muid seireseadmeid.
Kaitserakendused
Kaitsereleed kasutavad ebatavaliste tingimuste tuvastamiseks elektrilisi signaale. Pingeteave võib sõltuvalt võrgu arhitektuurist kaasa aidata ala-, ülepinge-, suuna-, kaugus-, sünkroonimis- või muudele kaitsefunktsioonidele.
Trafo peab andma sobiva signaali kaitseskeemiga seotud tingimustel.
Kombineeritud rakendused
Mõned süsteemid kasutavad erinevate funktsioonide jaoks eraldi sekundaarmähiseid. Üks mähis võib toetada mõõtmist, samas kui teine on määratud kaitseks.
See paigutus võib aidata isoleerida erinevate vooluahelate nõudeid ja vähendada mõõtmiskoormuste ja kaitsesisendite vahelist koostoimet.
| Rakendus | Tüüpiline sekundaarne funktsioon | Peamine disaini prioriteet |
|---|---|---|
| Pinge mõõtmine | Täpne proportsionaalne pinge | Määratud täpsus ja koormus |
| Energia mõõtmine | Pingesignaal elektriliste arvutuste jaoks | Suhte täpsus ja faaside jõudlus |
| Relee kaitse | Pinge sisend vealoogika jaoks | Kaitsevõime ja sobiv sekundaarne käitumine |
| Juhtimissüsteemid | Pinge tagasiside või sünkroniseerimine | Stabiilne ja õigesti skaleeritud signaal |
| Järelevalve | Süsteemi seisukorra andmed | Usaldusväärne signaali kvaliteet ja integratsioon |
Abisekundaarmähised
Kolme mähisega tooted võivad pakkuda täiendavat sekundaarset väljundit spetsiaalsete rakenduste jaoks. Täpne eesmärk sõltub süsteemi konfiguratsioonist ja kaitseskeemist.
See on üks põhjus, miks tehnilised joonised on väärtuslikud. Täielik mähisskeem näitab kasulikumat teavet kui üldine väide, et tootel on mitu väljundit.
Sekundaarse vooluahela disain
Ühendatud vooluringi tuleks käsitleda tervikuna. Pikad kaablite pikkused, klemmiplokid, arvestid, releed, muundurid ja muud seadmed aitavad kaasa tegelikule sekundaarkoormusele ja signaali käitumisele.
Mis vahe on elektromagnetilisel ja mahtuvuslikul disainil?
Erinevad pinge mõõtmise tehnoloogiad lahendavad sama põhiprobleemi erineval viisil. Nende tööpõhimõtete mõistmine aitab inseneridel seadmed võrgu ja rakendusega sobitada.
Elektromagnetiline tehnoloogia
Tavaline elektromagnetiline konstruktsioon kasutab primaar- ja sekundaarmähiseid, mis on ühendatud läbi magnetsüdamiku. See on tuttav, hästi välja kujunenud ja sobib paljudeks keskpinge mõõtmis- ja kaitserakendusteks.
Selle valik hõlmab primaarpinget, sekundaarset pinget, sagedust, täpsust, koormust, isolatsiooni ja mähise konfiguratsiooni.
Mahtuvusliku pingetrafo tehnoloogia
Mahtuvuslik pingetrafo kasutab primaarpinge vähendamiseks mahtuvuslikku jagurit, enne kui elektromagnetilise trafo sektsioon töötleb signaali. See arhitektuur võib olla kasulik kõrgemate pingetasemete korral ja võib sõltuvalt selle konstruktsioonist toetada ka teatud sidega seotud rakendusi.
Mahtuvuslikud komponendid moodustavad osa üldisest pingejaotuse võrgust, seega tuleb hoolikalt läbi mõelda isolatsioon, sageduskäitumine, kompenseerimine ja süsteemiühendus.
Elektrooniline pingeandur
Elektroonilised pingetrafod või andurid võivad proportsionaalse väljundi tekitamiseks kasutada sensorelemente ja elektroonilisi muundureid. Need tehnoloogiad võivad toetada kompaktseid süsteemiarhitektuure ja integreerimist digitaalsete kaitse- või seiresüsteemidega.
Väljundliides, võimsusnõuded, signaaliprotokoll, täpsus, keskkonnapiirangud ja ühilduvus allavoolusüsteemiga tuleb selgelt määratleda.
| Tehnoloogia | Põhiprintsiip | Tüüpiline valiku kaalumine |
|---|---|---|
| Elektromagnetiline | Primaar- ja sekundaarmähised magnetühendusega | Suhe, täpsus, koormus, isolatsioon, südamiku disain |
| Mahtuvuslik | Mahtuvuslik pingejaotus koos trafo muundamisega | Pingeklass, sageduskäitumine, kompensatsioon, süsteemiintegratsioon |
| Elektrooniline | Anduri ja elektroonilise signaali muundamine | Väljundi tüüp, elektroonika, side, täpsus, keskkonnapiirangud |
Miks on tehnoloogia valik oluline
Õige tehnoloogia sõltub pigem võrgust kui üldisest eelistusest. Kompaktsele siseruumides kasutatavale keskpinge jaotusseadmele võivad nõuded olla erinevad kui kõrgepinge välisalajaamale.
Ruum, kokkupuude keskkonnaga, isolatsiooninõuded, hooldusstrateegia, mõõtmise täpsus, sidearhitektuur ja kavandatud kaitsefunktsioon mõjutavad kõik sobivat tehnoloogiat.
Kuidas sise- ja väliskujundus vastavad erinevatele tingimustele?
Paigalduskeskkond mõjutab korpust, isolatsiooni, pinnakaitset, klemme, tihendust, mehaanilist struktuuri ja hooldusviisi.
Siseruumides elektrilised ruumid
Siseseadmete jaoks on tavaliselt kasu kontrollitud temperatuurist ja niiskusest võrreldes välisseadmetega. See võib võimaldada kompaktset isolatsiooni ja korpuse kujundust eeldusel, et ruum ise säilitab sobivad keskkonnatingimused.
Võimalik, et siseruumides kasutatavad keskpingeseadmed peavad mahtuma ka standardiseeritud lülitusseadmete sektsioonidesse. Seetõttu muutuvad oluliseks kompaktsed mõõtmed, paigalduskorraldus, kaabli juurdepääs ja klemmide suund.
Välialajaamad
Välisvarustus peab vastu pidama ilmastikumõjudele. Vihm, niiskus, ultraviolettkiirgus, saaste, tolm, tuul ja temperatuuri kõikumine võivad seadmeid mõjutada.
Korpuse materjalid, tihendus, varjualused, roomamiskaugus, pinnatöötlus ja terminali disain peaksid neid tingimusi kajastama.
Reostus ja saastumine
Tööstusaladel ja rannikualal võib esineda saastetingimusi, mis on oluliselt nõudlikumad kui puhtad sisekeskkonnad.
Isolatsioonipinnad peavad niiskuse ja saastumise korral säilitama sobiva jõudluse. Seetõttu võib isolaatorite ja kaitsekuuride füüsiline paigutus olla oluline.
Temperatuuri kõikumine
Välisvarustuses võib esineda olulisi igapäevaseid ja hooajalisi temperatuurimuutusi. Need muutused võivad põhjustada mehaanilist paisumist ja kokkutõmbumist ning kondenseerumisohtu.
| Seisund | Võimalik mõju | Disaini vastus |
|---|---|---|
| Niiskus | Kondensatsioon ja isolatsioonipinge | Sobiv korpus ja kondensatsioonivastane disain |
| Vihma | Niiskuse kokkupuude | Sobiv tihendus, korpus ja klemmikaitse |
| Reostus | Pinna saastumine ja lekketeed | Sobiv roomamis- ja isolatsioonikorraldus |
| UV-kiirgus | Materjali vananemine | Sobivad välimaterjalid ja pinnatöötlus |
| Temperatuuri jalgrattasõit | Kondensatsioon ja mehaaniline pinge | Materjali valik ja keskkonna hindamine |
Paigaldusasend jaotusseadme sees
Kui trafo on paigaldatud keskpinge jaotusseadmesse, peab see sobima olemasoleva sektsiooniga, säilitades samal ajal nõutavad vahed ja ühendused.
Paneeli projekteerimisetapis tuleks üle vaadata kaablite marsruudid, esmased klemmid, sekundaarjuhtmestik, kontrolljuurdepääs ja külgnevad seadmed.
Kuidas erinevad ühefaasilised ja kolmefaasilised rakendused?
Faasi paigutus on süsteemi projekteerimisel oluline osa, kuna trafo peab vastama elektrivõrgu pinge mõõtmise viisile.
Ühefaasiline mõõtmine
Ühefaasilisi seadmeid saab kasutada üksiku faasi või määratletud faasi-maa- või faas-faaspinge mõõtmiseks, olenevalt juhtmestiku skeemist.
Selline paigutus on tavaline, kui on vaja eraldi faasimõõtmisi või kui kaitsekonstruktsioonis kasutatakse konkreetseid pinge viiteid.
Kolmefaasiline mõõtmine
Kolmefaasilised süsteemid nõuavad kolmefaasilise pinge koordineeritud mõõtmist. Trafo konfiguratsioon sõltub sellest, kas süsteem on maandatud, maandatud või kasutab mõnda muud neutraalset paigutust.
Ühendusskeemid on seetõttu olulised, kuna kaks sarnase pingega süsteemi võivad vajada erinevat trafo juhtmestikku.
Kerimiskorraldus
Topeltmähisega konstruktsioonid pakuvad ühte peamist sekundaarahelat. Kolme mähisega konstruktsioonid lisavad veel ühe sekundaarmähise, mille saab määrata eraldi funktsioonile.
Täiendav mähis võib olla kasulik siis, kui mõõtmis- ja kaitseahelad vajavad eraldi väljundeid.
Ühendusskeemid
Võimalikud korraldused võivad hõlmata faasidevahelise mõõtmise, faasi ja maa vahel mõõtmist, avatud kolmnurgaga seotud paigutusi või muid süsteemispetsiifilisi konfiguratsioone. Õige skeem sõltub elektrivõrgust.
Kasulik, kui tuleb mõõta või jälgida määratletud individuaalset faasipinget.
Sobib koordineeritud pinge mõõtmiseks kolmefaasilistes elektrivõrkudes.
Pakub ühe primaarse ja ühe sekundaarahela ettenähtud mõõtmis- või juhtimisfunktsiooni jaoks.
Lisab täiendava sekundaarse väljundi sõltumatu kaitse või erilülituse jaoks.
Miks on juhtmestiku skeem oluline
Toote nimi üksi ei saa alati edastada täielikku faasi ja mähise konfiguratsiooni. Ühendusskeem näitab, millised klemmid kuuluvad igale mähisele ja kuidas trafo peaks ühendama välissüsteemiga.
See on eriti oluline kohandatud paigalduste puhul, kus sekundaarahel on ühendatud mitme erineva seadmega.
Kuidas tuleks kaaluda kaitsmeid, sekundaarset maandust ja ohutust?
Instrumendi pingetrafod on ühendatud otse kõrgepingeahelatega, mistõttu nende kaitse ja sekundaarjuhtmestik nõuavad hoolikat projekteerimist.
Primaarkaitsmed
Mõned trafo konfiguratsioonid sisaldavad kõrgepinge kaitsmeid või on paigaldatud väliste kaitsmetega. Nende eesmärk on piirata sisemiste rikete tagajärgi ja kaitsta ümbritsevat elektrisüsteemi vastavalt projekteeritud kaitseskeemile.
Kaitsme nimiväärtus ja koordineerimine peaksid sobima trafo ja võrguga, selle asemel et valida eraldi.
Sekundaarne maandus
Sekundaarahel kasutab tavaliselt määratletud maandusseadet, et luua teadaolev võrdlusväärtus ja vähendada juhusliku sekundaarselt primaarsele potentsiaalile üleminekuga seotud riski.
Täpne maandusmeetod peaks järgima trafo konstruktsiooni, elektrikoodi, kaitsefilosoofiat ja kohalikke paigaldusnõudeid.
Terminali identifitseerimine
Primaarsed ja sekundaarsed terminalid tuleks selgelt identifitseerida. Vale juhtmestik võib mõjutada mõõtmise polaarsust, kaitsefunktsioone ja sekundaarahelas töötavate töötajate ohutust.
Ühenduse ohutus
Sekundaarsed vooluringid tuleb suunata ja kaitsta nii, et neid ei kahjustaks vibratsioon, teravad servad, kuumus, niiskus ega mehaanilised häired.
Hooldus isolatsioon
Hoolduspersonal vajab selgelt määratletud protseduuri seotud primaarseadmete isoleerimiseks ja asjakohaste tingimuste tõendamiseks enne sekundaarahela või ümbritsevate seadmete kallal töötamist.
- Kinnitage esmane kaitse:Kontrollige trafo jaoks määratud kaitsme või kaitseseadme paigutust.
- Kontrollige sekundaarset maandust:Järgige heakskiidetud maandus- ja ühenduskorraldust.
- Tuvastage iga terminal:Sobitage juhtmestik kinnitatud skeemi ja trafo tüübisildiga.
- Kaitske sekundaarset juhtmestikku:Hoidke kaablid mehaaniliste ja keskkonnaohtude eest eemal.
- Järgige isolatsiooniprotseduure:Hooldust tohib teha ainult kindlaksmääratud elektriohutusprotseduuride kohaselt.
Ohutus on seega süsteemi vastutus. Toote ehitus, paigaldamine, kaitse, maandus, dokumentatsioon ja tööprotseduurid peavad kõik üksteist toetama.
Millised rakendused kasutavad instrumendi pinge mõõtmist?
Pinge mõõtmine on vajalik paljudes tänapäevase elektritaristu osades. Trafo täpne konfiguratsioon sõltub võrgu pingest, füüsilisest keskkonnast, täpsusnõuetest, kaitseskeemist ja ühendatud seadmete tüübist.
Toetab pinge mõõtmist, kaitset, juhtimist, mõõtmist ja jälgimist sissetulevate ja väljuvate ahelate vahel.
Annab pingesignaale mootoritele, trafodele, sööturitele, kaitsesüsteemidele ja elektriseirele.
Toetab pinge jälgimist ja kaitset päikese-, tuule- ja muudes generatsiooniga seotud võrkudes.
Pakub mõõtesignaale suuri rajatisi teenindavatele keskpinge elektrijaotussüsteemidele.
Sobib keskpingesõlmedesse, kus mõõtmine ja releekaitse vajavad juhitavat pingesignaali.
Pakub proportsionaalset pingeteavet jälgimiseks, juhtimiseks, sünkroniseerimiseks ja elektrisüsteemide automatiseerimiseks.
Alajaama rakendused
Alajaamad vajavad sageli kaitsereleede, mõõtmise, juhtimissüsteemide ja operaatori jälgimise jaoks pingesignaale. Seetõttu võib trafo saada kriitiliseks liideseks primaarvõrgu ja juhtimisruumi vahel.
Tööstusrajatised
Suurtes tööstusrajatistes võib olla mitu keskpinge toiteallikat, mis teenindavad mootoreid, trafosid, protsessiseadmeid ja jaotuskilpe. Pinge mõõtmine toetab nii rutiinset jälgimist kui ka kaitsefunktsioone.
Taastuvenergia süsteemid
Päikese- ja tuuleenergiapaigaldised kasutavad elektrilisi kogumis- ja muundamissüsteeme, milles pinge mõõtmine toetab kaitset, jälgimist, sünkroonimist ja võrgu juhtimist.
Lülitusseadmete rakendused
Kompaktseid valuvaigust konstruktsioone saab integreerida siseruumides asuvatesse jaotusseadmetesse, kus ruum, isolatsioon, saastekindlus ja juhtmestiku juurdepääsetavus peavad olema tasakaalus.
Ärihooned
Suured ärirajatised võivad kasutada keskpinge sissetulevaid toite ja sisemisi jaotussüsteeme. Seadme pinge mõõtmine võib anda teavet energiahaldus- ja kaitsesüsteemidele, säilitades samal ajal vajaliku eraldatuse primaarahelast.
Kõigi nende rakenduste puhul tuleks trafo valida pigem tegeliku elektrivõrgu kui üldise tootekategooria järgi.
Milliseid tavalisi valikuvigu tuleks vältida?
Paljud mõõtmisprobleemid algavad spetsifikatsiooni etapis. Trafol võib olla õige nominaalne primaarpinge, kuigi see ei sobi, kuna sekundaarsuhe, koormus, täpsus, isolatsioon, mähiste paigutus või paigalduskeskkond ei vasta projektile.
- Ainult primaarpinge järgi valimine:Samuti on oluline sekundaarne pinge, täpsus, koormus, faaside paigutus ja isolatsioon.
- Teisese koormuse ignoreerimine:Arvestid, releed, juhtmestik ja klemmid koormavad ühiselt sekundaarahelat.
- Vale mähisekonfiguratsiooni kasutamine:Kaitse ja mõõtmine võivad vajada eraldi sekundaarahelaid.
- Neutraalse süsteemi ignoreerimine:Maandus ja faaside paigutus mõjutavad sobivat trafo ühendust.
- Sise- ja välistingimuste segamine:Keskkonnakaitse peab vastama paigalduskohale.
- Vaade kaitsme koordineerimisele:Esmane kaitse tuleks kooskõlastada trafo ja elektrivõrguga.
- Juhtmete pikkuse ignoreerimine:Sekundaarsed kaablid aitavad kaasa kogukoormusele ja need tuleks arvutusse kaasata.
- Ilma skeemita valimine:Tootekirjeldus üksi ei pruugi paljastada kogu faasi ja mähise paigutust.
Ainult suhte probleem
Kahel tootel võib olla sama nominaalne primaarsete ja sekundaarsete suhe, kuid erinev täpsus, koormus, isolatsioon, füüsilised mõõtmed või ühenduskorraldus.
Suhe on vajalik, kuid täielikuks tehniliseks võrdluseks sellest ei piisa.
Probleem "kõikjal sama toode".
Sisejaotusseadmete rakendusel ja avatud välisalajaamal on oluliselt erinevad keskkonnanõuded. Ühe üldise konfiguratsiooni kasutamine ilma saidi tingimusi hindamata võib tekitada välditavaid riske.
Mittetäielik sekundaarahela probleem
Insenerid määravad mõnikord trafo ilma allavoolu arvestite ja kaitsereleede täielikult tuvastamata. See võib raskendada tegeliku koormuse ja täpsuse tingimuste kontrollimist.
Dokumentatsiooni probleem
Tehniline dokumentatsioon peaks selgeks tegema mähise klemmid, suhted, ühendusskeem, isolatsiooni tüüp, paigalduskorraldus ja nimitingimused. Puudulik dokumentatsioon võib muuta paigaldamise ja kasutuselevõtu tarbetult keeruliseks.
Mida peaks professionaalne tehniline spetsifikatsioon sisaldama?
Professionaalne spetsifikatsioon peaks andma piisavalt teavet elektriinseneridele, hankemeeskondadele, tootjatele, paigaldajatele, tellijatele ja hooldustöötajatele, et mõista täpselt, millist trafo konfiguratsiooni on vaja.
| Spetsifikatsiooniala | Määratletav teave | Miks see on oluline |
|---|---|---|
| Esmane süsteem | Nimipinge, sagedus, faaside paigutus | Määrab elektrilise töökeskkonna |
| Sekundaarne süsteem | Sekundaarne pinge ja mähiste paigutus | Sobib arvestite, releede ja juhtimisahelatega |
| Täpsus | Täpsusklass ja kohaldatavad töötingimused | Kinnitab sobivust mõõtmiseks või kaitseks |
| Koormus | Nimikoormus ja ühendatud koormused | Toetab täpset sekundaarset väljundit |
| Isolatsioon | Kuiv, valuvaigu-, õli-, gaasi- või muu süsteem | Vastab pinge- ja keskkonnanõuetele |
| Paigaldamine | Sise- või välistingimustes, paigaldusmõõtmed, klemmi suund | Tagab füüsilise ühilduvuse |
| Kaitse | Kaitsmete paigutus, maandus, relee ühendused | Toetab süsteemi ohutut tööd |
| Ehitus | Korpus, korpus, mähis, südamik, pistikud | Pakub täielikku tootekirjeldust |
| Testimine | Rutiinne ja kohaldatav toimivuse kontrollimine | Toetab kvaliteeti ja kasutuselevõttu |
Alusta elektrivõrgust
Spetsifikatsioonis tuleks esmalt määratleda esmane elektrisüsteem. See hõlmab pinget, sagedust, faasikonfiguratsiooni, maanduse paigutust ja kavandatud mõõtmispunkti.
Määratlege iga sekundaarne väljund
Igal sekundaarmähisel peaks olema määratletud eesmärk. Mõõtemähist ja kaitsemähist ei tohiks käsitleda identsetena pelgalt seetõttu, et mõlemad väljastavad madalpinget.
Määratlege ühendatud koormus
Spetsifikatsioonis tuleks määratleda arvestid, releed, andurid, juhtimisseadmed, klemmliistud ja ligikaudsed kaabli pikkused. Täielik ühendatud koormus määrab sekundaarmähise tegeliku koormustingimuse.
Määratlege isolatsiooni- ja keskkonnanõuded
Paigalduskoht tuleb selgelt välja tuua. Sise- ja välissüsteemid võivad nõuda erinevat isolatsiooni, korpust, pinnatöötlust ja keskkonnaomadusi.
Määrake füüsilised mõõtmed
Paigaldusmõõtmed, klemmide asukohad, kinnitusavad, üldkõrgus, laius ja sügavus võivad muutuda kriitiliseks, kui trafo paigaldatakse jaotusseadme sektsiooni.
Määratlege juhtmestiku ja ühendusskeemid
Kontrollitud skeem peaks tuvastama esmased klemmid, sekundaarsed klemmid, mähiste suhted, maanduspunktid ja välised kaitsekorraldused.
Määratlege ülevaatus ja testimine
Katsetamine peaks vastama trafo tüübile ja projekti nõuetele. Rutiinsed kontrollid võivad hõlmata elektrilist jõudlust, isolatsiooniga seotud kontrolle, mähiste suhteid ja funktsionaalsuse kontrollimist.
Kinnitage primaarpinge, sekundaarpinge, sagedus, faaside paigutus, maandussüsteem, täpsus ja koormus.
Kinnitage mõõtmed, paigaldusasend, terminali suund, korpuse paigutus ja juurdepääs teenindusele.
Kontrollige kokkupuudet sise- või välistingimustes, niiskust, saastumist, temperatuuri, kõrgust ja korrosioonitingimusi.
Kinnitage primaarkaitse, sekundaarne maandus, releeühendused ja ettenähtud kaitsefilosoofia.
Praktiline valiku töövoog
- Määratlege esmane võrk:Tehke kindlaks pinge, sagedus, faasikonfiguratsioon, maanduse paigutus ja mõõtmiskoht.
- Määratlege teisesed nõuded:Määrake sekundaarpinge, mähiste arv ja iga väljundi eesmärk.
- Määrake täpsus:Viige täpsusklass vastavusse mõõtmis-, seire-, kaitse- või juhtimisnõuetega.
- Arvutage koormus:Kaasake arvestid, releed, juhtmestik, klemmid, andurid ja muud ühendatud seadmed.
- Valige isolatsioon:Valige sobiv kuiv, valuvaigu, õli, gaasi või muu isolatsiooniarhitektuur.
- Kontrolli keskkonda:Hinnake sise- või välistingimusi, niiskust, saastet, temperatuuri ja kõrgust.
- Kontrollige kaitset:Kinnitage kaitsme paigutus, maandus ja kaitseahela integreerimine.
- Kontrollige füüsilist vormi:Kinnitage paigaldusmõõtmed ja klemmide paigutus lõpliku paigalduse käigus.
- Kontrollige dokumentatsiooni:Veenduge, et joonised, tüübisildi andmed, ühendusskeem ja tehniline kirjeldus kirjeldavad sama konfiguratsiooni.
Selline lähenemine loob selgema tehnilise tee süsteemi kavandamisest tootevalikuni. Samuti vähendab see võimalust, et näiliselt väike detail, nagu koorem või terminali asukoht, muutub paigaldamise ajal probleemiks.
Mida peaksid ostjad enne kinnitamist nõudma?
- Mõõtmete joonis:Kinnitage üldmõõtmed, kinnituspunktid, klemmid ja saadaolev paigaldusruum.
- Ühendusskeem:Kontrollige esmaste ja sekundaarsete klemmide seoseid ja maanduspunkte.
- Nimesildi teave:Kinnitage pinge suhe, sagedus, täpsus ja muud nimiomadused.
- Isolatsiooni kirjeldus:Kinnitage dielektri konstruktsioon ja ettenähtud paigalduskeskkond.
- Testiteave:Kinnitage valitud konfiguratsiooni jaoks kohaldatavad rutiinsed või toimivustestid.
Korduma kippuvad küsimused
Milleks kasutatakse pingetrafot?
See vähendab kõrge primaarpinge proportsionaalseks sekundaarpingeks, mis sobib mõõtmiseks, mõõtmiseks, kaitseks, jälgimiseks ja juhtimiseks. See tagab ka elektrilise eraldamise kõrgepingeahela ja sekundaarseadmete vahel.
Mis vahe on pingetrafol ja jõutrafol?
Jõutrafo on mõeldud peamiselt elektrienergia ülekandmiseks ahelate vahel, instrumendi pingetrafo aga proportsionaalse pingesignaali andmiseks mõõtmiseks ja kaitseks. Selle sekundaarne väljund on mõeldud pigem ühendatud instrumentide ja juhtimisseadmete jaoks, mitte hulgivõimsuse edastamiseks.
Kuidas elektromagnetiline disain töötab?
Elektromagnetilises disainis kasutatakse primaar- ja sekundaarmähiseid, mis on ühendatud läbi magnetsüdamiku. Primaarpinge loob magnetvoo, mis indutseerib sekundaarmähises proportsionaalse pinge.
Mida tähendab teisendussuhe?
Teisendussuhe kirjeldab proportsionaalset suhet primaar- ja sekundaarpinge vahel. See võimaldab kõrget süsteemi pinget esindada madalama sekundaarpingega, mida saab töödelda arvestite ja releedega.
Miks on täpsusklass oluline?
Täpsusklass määratleb lubatud mõõtmisvea kindlaksmääratud tingimustel. Mõõtmis-, seire- ja kaitserakendustel võivad olla erinevad nõuded, seega peaks valitud klass vastama kavandatud funktsioonile.
Mis on sekundaarahela koormus?
Koormus on sekundaarmähisega ühendatud koormus. See hõlmab selliseid seadmeid nagu arvestid, kaitsereleed, andurid, klemmid ja ühenduskaablid. Kogukoormus võib mõjutada teisest jõudlust ja täpsust.
Miks võib trafol olla mitu sekundaarmähist?
Mitu sekundaarmähist võimaldavad erinevatel ahelatel täita erinevaid funktsioone. Näiteks võib üks mähis teenindada mõõtmist, samas kui teine toetab kaitset või muud määratletud rakendust.
Mis vahe on kuiv- ja valuvaigukonstruktsioonil?
Mõlemad väldivad tavalist vedelat isolatsiooni, kuid valuvaigust konstruktsioonis kasutatakse valitud komponentide kapseldamiseks epoksüvaiku. See võib sobivates siseruumides luua suletud, mehaaniliselt stabiilse struktuuri, millel on kasulik vastupidavus niiskusele ja saastumisele.
Millal on vaja välistingimustes seadistamist?
Väliskonfiguratsiooni kasutatakse juhul, kui trafo on paigaldatud avatud kohta, näiteks välisalajaama. Disain peaks võtma arvesse vihma, niiskust, temperatuuri tsüklit, reostust, ultraviolettkiirgust ja muid saidi tingimusi.
Kas sama trafot saab kasutada sise- ja välistingimustes?
Mitte tingimata. Elektrihinnangud võivad tunduda sarnased, kuid korpuse, isolatsiooni, pinnakaitse, keskkonnakindluse ja paigaldusnõuded võivad sise- ja välispaigaldiste puhul oluliselt erineda.
Mis on mahtuvuslik pingetrafo?
Mahtuvuslik pingetrafo kasutab skaleeritud pingesignaali saamiseks mahtuvuslikku pingejaotust koos trafo sektsiooniga. Seda saab kasutada sobivates kõrgepinge mõõtmise ja kaitse rakendustes ning see võib olenevalt konstruktsioonist toetada ka teatud sidefunktsioone.
Mis on elektrooniline pingetrafo?
Elektrooniline pingetrafo või andur kasutab proportsionaalse väljundi saamiseks andurielementi ja elektroonilist signaali muundamist. Selle spetsifikatsioon peab käsitlema anduritehnoloogiat, väljundliidest, täpsust, võimsusnõudeid, keskkonnatingimusi ja allavoolu seadmete ühilduvust.
Kuidas pingetrafo releekaitset toetab?
See annab kaitsereleedele skaleeritud pingesignaali. Sõltuvalt kaitseskeemist võib relee seda signaali kasutada selliste funktsioonide jaoks nagu ülepinge, alapinge, suunaloogika, sünkroniseerimine või muud rakendusespetsiifilised kaitsearvutused.
Miks on sekundaarne maandus oluline?
Määratletud sekundaarne maandus loob juhitava elektrilise võrdlusaluse ja toetab sekundaarahela ohutust. Täpne maandusmeetod peaks järgima seadme konstruktsiooni ja kehtivaid elektrinõudeid.
Miks võib kaasas olla kõrgepingekaitse?
Kaitsmed võivad pakkuda trafo primaarpoolset kaitset ja aidata piirata teatud sisemiste rikete tagajärgi. Selle reiting ja koordineerimine tuleks sobitada trafo ja ümbritseva elektrivõrguga.
Milliseid tehnilisi andmeid tuleks enne tellimist kontrollida?
Oluline teave hõlmab primaarpinget, sekundaarpinget, sagedust, faasikonfiguratsiooni, maanduse paigutust, täpsusklassi, koormust, mähise konfiguratsiooni, isolatsioonitüüpi, paigalduskohta, mõõtmeid, klemmide paigutust, kaitsenõudeid ja kohaldatavaid testimisnõudeid.
Kas pingetrafot saab kohandada konkreetse jaotusseadme projekti jaoks?
Projektipõhised konfiguratsioonid võivad hõlmata pingesuhet, sekundaarmähise paigutust, paigaldusmõõtmeid, klemmide konfiguratsiooni, isolatsioonikonstruktsiooni, kaitsme integreerimist ja muid määratletud tehnilisi nõudeid. Kohandatud disainilahendusi tuleks kontrollida kinnitatud jooniste ja tehniliste kirjelduste kaudu.
Miks trafo ja relee või arvesti koos määrata?
Sekundaarne seade loob osa trafo tegelikust koormusest ja määrab vajalikud signaali omadused. Trafo koordineerimine ühendatud arvesti või releega aitab tagada, et suhe, täpsus, koormus ja juhtmestiku tingimused on kogu mõõtmisahela jaoks sobivad.
Kuidas saab pinge parem mõõtmine tugevdada toitesüsteemi kaitset?
Usaldusväärne pingeteave on tänapäevase elektrikaitse ja -juhtimise üks aluseid. Operaatorid peavad teadma, mis toimub primaarses võrgus, arvestid vajavad stabiilseid mõõtesignaale ja kaitsereleed vajavad ebatavaliste tingimustega seotud otsuste tegemisel töökindlaid elektrisisendeid.
Instrumenditrafo tehnoloogia loob silla nende nõuete ja kõrgepinge elektrisüsteemi vahel. Pakkudes proportsionaalset sekundaarset signaali ja elektrilist eraldamist, võimaldavad seadmed mõõte- ja kaitseseadmetel töötada juhitava pingega, jäädes samal ajal funktsionaalselt ühendatuks primaarvõrguga.
Valikuprotsess peaks algama tegelikust taotlusest. Primaarpinge, sekundaarpinge, sagedus, faasikonfiguratsioon, maanduse paigutus, täpsus, koormus, mähiste arv, isolatsioon, paigalduskeskkond, kaitse ja füüsilised mõõtmed tuleks kõik määratleda enne toote valmimist.
Tehnoloogia valik on samuti oluline. Elektromagnetsüsteemid on endiselt laialdaselt kasutatavad keskpinge mõõtmisel ja kaitsel. Mahtuvuslikud konstruktsioonid võivad pakkuda sobivaid lahendusi teatud kõrgema pingega rakenduste jaoks, samas kui elektroonilised andurtehnoloogiad võivad toetada üha digitaalsemaid elektriarhitektuure.
Keskkonna- ja mehaanilisi tingimusi tuleks arvestada võrdselt hoolikalt. Siseseadmed võivad töötada kontrollitud lülitusseadmete keskkonnas, samas kui välisseadmed peavad võitlema ilmastiku, saaste, temperatuurimuutuste ja ultraviolettkiirgusega.
Tootjate ja projektimeeskondade jaoks on täpne dokumentatsioon sama oluline kui riistvara ise. Mõõtmete joonised, mähiste skeemid, andmesildi teave, klemmi identifitseerimine, isolatsiooni üksikasjad, testimisteave ja paigaldusjuhised võimaldavad trafo õigesti integreerida lõplikku elektrisüsteemi.
Lõppkokkuvõttes õigesti määratletudPinge transformaatoron midagi enamat kui mõõtekomponent. See on liides primaarelektrivõrgu ja mõõtmis-, kaitse-, seire- ja juhtimissüsteemide vahel, mis hoiab tänapäevase elektritaristu jälgitavana ja juhitavana.
Kas vajate oma toitesüsteemi jaoks pinge mõõtmise lahendust?
Comewilltoetab rakendusespetsiifilisi pinge mõõtmise lahendusi, mis hõlmavad sise- ja väliskonfiguratsioone, mähiste paigutust, isolatsioonisüsteeme, kaitsenõudeid ja kohandatud tehnilisi spetsifikatsioone. Projektinõuete ja tehniliste arutelude jaoksvõtke meiega ühendust.
