Vaakumkaitselüliti (VCB), kriitiline seade kaasaegses keskpinge elektrijaotuses. Uurime vaakumis kaare väljasuremise põhifüüsikat, lahkame põhikomponente – vaakumkatkestajast töömehhanismini – ja esitame üksikasjaliku praktilise võrdluse SF₆-tehnoloogiaga. Artiklis kirjeldatakse ka peamisi rakendusvaldkondi, valikukriteeriume ja hoolduse parimaid tavasid, mis kõik põhinevad tööstuse inseneripõhimõtetel. ProfessionaalinaHiinas asuv tootja ja tarnija, Comewillpakub kvaliteetseid kohandatavaid VCB lahendusi, mis ühendavad töökindluse, pikaealisuse ja keskkonnavastutuse tööstus-, kaubandus- ja kommunaalprojektide jaoks kogu maailmas.

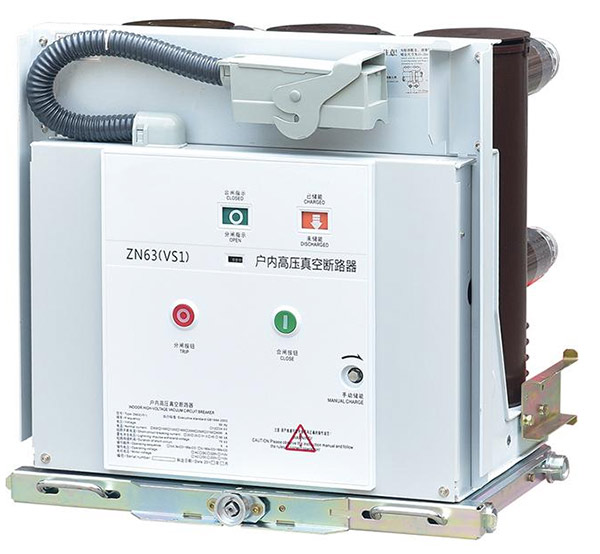

TheVaakumkaitselüliti (VCB)on muutunud usaldusväärse keskpinge elektrijaotuse nurgakiviks, mis toimib peamise kaitseseadmena alajaamades, tööstusettevõtetes ja kaubanduslikes rajatistes. Erinevalt vanematest tehnoloogiatest, mis põhinevad õlil, õhul või SF₆ gaasil, kasutab VCB kõrgvaakumkeskkonda, et kustutada kaare, mis tekib kontaktide eraldumisel rikke ajal. See meetod pakub selgeid eeliseid lülituskiiruse, töökindluse ja keskkonnaohutuse osas, mistõttu on see eelistatud valik rakenduste jaoks 3 kV kuni 36 kV.
Kaasaegne elektriinfrastruktuur nõuab seadmeid, mis mitte ainult ei tööta pinge all, vaid nõuavad ka minimaalset sekkumist aastakümnete jooksul. VCB-d vastavad sellele väljakutsele oma kasutusiga suletud katkestite ja tugeva mehaanilise konstruktsiooniga, mis vähendavad oluliselt hooldusvälbasid võrreldes muude kaitselülititüüpidega.Comewill, kui kogenud Hiina tootja, on spetsialiseerunud VCB-de tootmisele, mis on loodud pakkuma ühtlast jõudlust paljudes töötingimustes, alates troopilisest niiskusest kuni tööstusliku tolmuga keskkonnani.
See artikkel pakub VCB-tehnoloogia originaalset tehnilist vaatenurka, keskendudes selle toimimist reguleerivatele tehnilistele põhimõtetele, kriitilistele komponentidele, mis tagavad selle pikaealisuse, ja praktilistele teguritele, mida insenerid peavad arvestama nende seadmete valimisel ja täpsustamisel uute või ümberehitatud projektide jaoks.
Iga VCB tuumaks on füüsiline põhiprintsiip: elektrikaare võimetus püsida kõrgvaakumis. Kui kaitselüliti kontaktid eralduvad rikketingimustes, püüab vool säilitada teed läbi ioniseeritud metalliauru. Kuna aga katkestaja evakueeritakse rõhuni alla 10⁻⁴ Pa, on molekulide keskmine vaba tee äärmiselt pikk ja ioniseerimiseks saadaolevaid osakesi on vähe.
Tekkiv kaar eksisteerib peaaegu täielikult kontaktpindadest pärit metalliauru plasmana. Kuna vool läbib vahelduvvoolutsüklis loomulikult nulli, kondenseerub see aur peaaegu hetkega jahedamate kontaktpindade ja ümbritsevate kaarekaitsete külge. See kiire kondenseerumine - tuntud kuidielektriline taastumine— väldib kaare tagasilööki, kõrvaldades vea tõhusalt poole tsükli jooksul. Kogu protsess on puhas, vaikne ja tekitab minimaalset kontakti erosiooni, mis aitab kaasa VCB kõrgele elektrilisele vastupidavusele, mis sageli ületab 5000 täiskoormusega toimingut.
Oluline on see, et vaakumkatkesti konstruktsioon tagab kaare kontsentreerimise ja hajumise, vältides kuumi kohti, mis võivad keraamilist ümbrist kahjustada. Spetsiifiliste kontaktide geomeetriate, nagu aksiaalsed või radiaalsed magnetvälja kontaktid, kasutamine kontrollib veelgi kaare liikumist ja tagab ühtlase kulumise, pikendades seeläbi katkesti tööiga. See kaare väljasuremise põhimõte muudab VCB-d erakordselt sobivaks sagedasteks ümberlülitusteks, näiteks mootori käivitamiseks või kondensaatoripatarei ümberlülitamiseks, kus muud tehnoloogiad lagunevad kiiremini.
Keskpingerakenduste puhul on valik vaakum- ja SF₆-tehnoloogia vahel tavaline tehniline otsus. Mõlemad on küpsed tehnoloogiad, kuid nende omadused vastavad projekti prioriteetidele erinevalt. Allolev tabel annab originaalse ja üksikasjaliku võrdluse, mis põhineb töö- ja keskkonnateguritel, ilma välise hankija andmetele tuginemata.
| Parameeter | Vaakumkaitselüliti (VCB) | SF6 kaitselüliti |
|---|---|---|
| Katkestus keskmine | Vaakum (dielektriline tugevus ~10⁷ V/m) | SF₆ gaas rõhul (tavaliselt 5–7 baari) |
| Tüüpiline pingeklass | 3 kV – 36 kV (esmane keskpinge) | 3 kV – 800 kV+ (hõlmab MV kuni EHV) |
| Keskkonnamõju | nullheitmed; kasvuhoonegaaside efekt puudub | kõrge GWP (23 500x CO₂); nõuab ranget käitlemist ja ringlussevõttu |
| Võtke ühendust Erosion & Life'iga | Madal erosioon; elektriline eluiga kuni 30 täistõrget või 5000+ lülitustoimingut | Mõõdukas erosioon; gaasi lagunemissaadused nõuavad juhtimist |
| Hooldusrežiim | Minimaalne; katkestused on suletud kogu eluks; ainult mehhanismi määrimine | perioodiline gaasitiheduse kontroll; niiskuse ja kõrvalsaaduste jälgimine |
| Töömehhanism | Vedru- või magnetajam – madal energiavajadus | Vedru, hüdrauliline või pneumaatiline – sageli suurem energia |
| Tüüpilised tugevused | Sage ümberlülitamine, vähe hooldust vajav, keskkonnasõbralik | Suurepärane kõrgepinge, kompaktsete paigalduste jaoks, suure rikkevooluvõimega |
See võrdlus näitab, et VCB-d on eriti tugevad rakendustes, kus keskkonnavastutus, sagedane kasutamine ja madalad olelusringi kulud on kriitilise tähtsusega. Kommunaalteenuste ja tööstuskasutajate jaoks, kes otsivad jätkusuutlikku ja suure jõudlusega lahendust keskpingevõrkudele, on VCB-d mõjuv tehnoloogia valik.Comewilltoodab VCB-sid, mis kasutavad neid loomupäraseid eeliseid, pakkudes 12 kV kuni 40,5 kV tooteid nii sise- kui ka välistingimustes kasutamiseks.
VCB on täpselt konstrueeritud komponentide koost, millest igaühel on oluline roll usaldusväärse töö tagamisel. Kaks kõige olulisemat osa on vaakumlüliti ja töömehhanism.
Vaakumkatkesti on hermeetiliselt suletud keraamiline silinder, mis sisaldab fikseeritud ja liikuvaid kontakte. Keraamiline materjal (sageli alumiiniumoksiid) tagab suurepärase dielektrilise isolatsiooni ja mehaanilise tugevuse. Sees ühendab metallist lõõts liikuva kontakti välise juhtvardaga, säilitades vaakumtihendi, võimaldades samal ajal aksiaalset liikumist. Keeruline varjestussüsteem ümbritseb kontakte, et kondenseerida metalliauru ja vältida selle sadestumist keraamilisele sisepinnale, säilitades isolatsiooni terviklikkuse kogu seadme eluea jooksul. Kontaktmaterjal, tavaliselt vase-kroomi sulam, valitakse selle keevituskindluse ja madala lõikevoolu säilitamise tõttu, mis on oluline induktiivse koormuse ümberlülitamise jaoks.
Töömehhanism annab tõukejõu kontaktide täpseks ja kiireks avamiseks ja sulgemiseks. Vedruga töötavad mehhanismid on VCB-des kõige levinumad nende töökindluse ja väljalülitumise ajal välistest toiteallikatest sõltumatuse tõttu. Energia salvestatakse sulgemisvedrusse (manuaalse või mootoriga laadimissüsteemi kaudu) ja vabastatakse väljalülitussignaali vastuvõtmisel. See salvestatud energia disain tagab kaitselüliti avanemise ühtlase kiiruse ja jõuga, sõltumata juhtpingest. Muude valikute hulka kuuluvad magnetajamid, mis kasutavad lukustamiseks püsimagneteid ja mähist, pakkudes lihtsamat mehaanilist konstruktsiooni ja vähem liikuvaid osi. Comewilli VCB-d on varustatud tugevate mehhanismidega, nagu CT-seeria, mis on loodud tuhandete toimingute jaoks minimaalse reguleerimisega.
VCB-d liigitatakse nende paigalduskeskkonna ja konkreetsete töönõuete järgi. Kaks peamist tüüpi on:
Peamised rakendusvaldkonnad hõlmavad järgmist:
Laia portfelliga,Comewilltarnib VCB-sid nii sise- kui ka välisrakenduste jaoks, pakkudes kohandamist vastavalt kliendi konkreetsetele nõudmistele ja projektistandarditele.
Konkreetse projekti jaoks õige VCB valimine nõuab nii süsteemi parameetrite kui ka töötingimuste põhjalikku hindamist. Usaldusväärse hankeotsuse aluseks on järgmised kriteeriumid:
Neid kriteeriume hoolikalt hinnates saavad insenerid ja hankemeeskonnad määrata VCB, mis mitte ainult ei vasta otsestele tehnilistele nõuetele, vaid tagab ka pikaajalise töökindluse ja kulutasuvuse.Comewillpakub üksikasjalikku tehnilist tuge, et aidata klientidel neid valikuid teha, pakkudes tooteid, mis vastavad peamistele rahvusvahelistele standarditele.
Peamine eelis seisneb selle võimes kustutada kaar peaaegu kohe pärast voolu nullimist vaakumis, tagades dielektri kiire taastumise. Selle tulemuseks on väga lühikesed kaare tekkimise ajad, kontaktide erosiooni vähenemine ja minimaalne hooldus, mis muudab selle keskpingesüsteemide jaoks väga töökindlaks.
VCB-d on mõeldud peamiselt keskpingerakenduste jaoks, mis hõlmavad vahemikku ligikaudu 3 kV kuni 36 kV. See muudab need jaotusvõrkude ja tööstuslike elektrisüsteemide standardvalikuks.
VCB-del on märkimisväärne keskkonnaeelis, kuna nad kasutavad katkestuskeskkonnana vaakumit, millel puudub kasvuhoonegaaside mõju. Seevastu SF₆ gaasil on väga kõrge globaalse soojenemise potentsiaal (GWP) ja see nõuab hoolikat käitlemist ja kasutusea lõppemise ringlussevõttu.
Kaks kõige olulisemat komponenti on vaakumkatkesti (suletud kontaktid) ja töömehhanism. Katkesti kontaktmaterjal ja varjestus määravad elektrilise eluea, samas kui mehhanismi disain ja materjali kvaliteet määravad mehaanilise vastupidavuse.
Jah, VCB-d sobivad erakordselt hästi sagedasteks lülitustoiminguteks, nagu mootori käivitamine, kondensaatoripatarei ümberlülitamine ja kaareahju juhtimine. Nende tugev konstruktsioon ja madal kontakterosioon võimaldavad palju ohutuid toiminguid.
VCB-d vajavad väga minimaalset hooldust. Peamised ülesanded hõlmavad töömehhanismi perioodilist kontrollimist õige määrimise tagamiseks, mehaaniliste näidikute kontrollimist ja katkestuste visuaalset kontrollimist kahjustuste suhtes. Katkestajad ise on suletud eluea jooksul ega vaja tavalistes kasutustingimustes gaasi täitmist ega kontaktide vahetamist.
