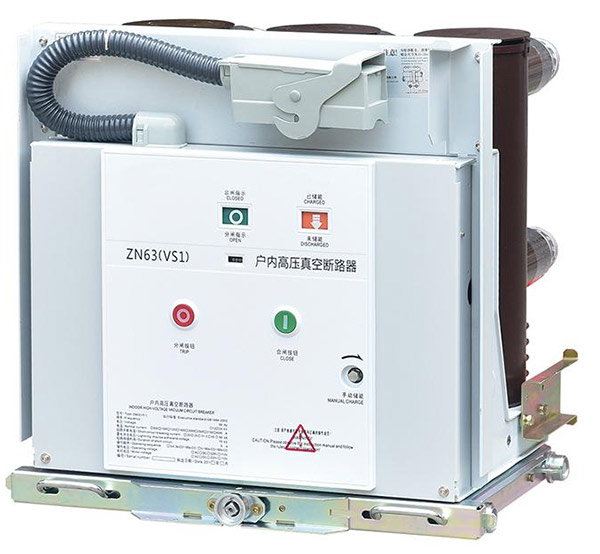

Vaakumkaitselülititehnoloogiast on saanud keskpinge elektrijaotuse oluline lülituslahendus, kuna see ühendab vaakumkaare katkestuse kompaktse mehaanilise struktuuri ja juhitava elektrilise tööga. Kui kontaktid eralduvad suletud vaakumkatkesti sees, katkeb kaar protsessi kaudu, mis on põhimõtteliselt erinev õhu-, õli- või gaasiahela katkestamisest. See arhitektuur võib toetada kiiret rikete kõrvaldamist, katkestuskambri vähendatud rutiinset hooldust, kompaktset lülitusseadme konstruktsiooni ja korduvat ümberlülitamist määratletud töötingimustes. Kuid kaitselüliti jõudlust ei saa hinnata ainult selle katkestava meediumi järgi. Nimipinge, nimivool, lühisevõime, isolatsioonitase, kontaktsüsteem, töömehhanism, kaitserelee, juhtpinge, paigalduskeskkond, mehaaniline vastupidavus ja kohaldatavad testimisnõuded aitavad kaasa lõplikule süsteemile. Nende suhete mõistmine on oluline inseneride, lülitusseadmete tootjate, kommunaalettevõtete, tööstusrajatiste, taastuvenergiaprojektide ja teiste keskpinge kasutajate jaoks.
Sisukord
Otse jaotise juurde liikumiseks klõpsake mis tahes teemal.
- 1. Miks vajab keskpinge lülitus spetsiaalset kaitset?
- 2. Kuidas vaakumkaare katkestamine töötab?
- 3. Mis on kaitselüliti peamised komponendid?
- 4. Kuidas mõjutavad nimipinge ja voolu valikut?
- 5. Miks on lühisevõime ja katkestuskiirus olulised?
- 6. Kuidas toimimismehhanism jõudlust mõjutab?
- 7. Mis vahe on sise- ja väliskujunduse vahel?
- 8. Kuidas vaakumkaitseid teiste katkestustehnoloogiatega võrrelda?
- 9. Kuidas kaitselüliti kaitsereleede ja anduritega töötab?
- 10. Millised rakendused seda lülitustehnoloogiat kasutavad?
- 11. Milliseid tavalisi valiku- ja paigaldusvigu tuleks vältida?
- 12. Kuidas tuleks testimist ja standardeid hinnata?
- 13. Mida peaks professionaalne tehniline spetsifikatsioon sisaldama?
- 14. Korduma kippuvad küsimused
Miks vajab keskpinge lülitus spetsiaalset kaitset?
Keskpinge elektrisüsteemid töötavad pingetasemetel, mis nõuavad hoolikalt kooskõlastatud lülitus- ja kaitseseadmeid. Lülitusseade ei pea mitte ainult kandma tavalist koormusvoolu, vaid ka reageerima õigesti, kui võrgus tekib rike.
Elektrijaotusvõrgud ühendavad tavapäraselt trafosid, mootoreid, generaatoreid, tööstuslikke toitejuhtmeid, elektriliine, taastuvenergiaallikaid ja muid koormusi. Tavatingimustes voolab vool pidevalt läbi juhtmete ja lülitusseadmete. Lühise ajal võib vool aga järsult suureneda ja tekitada märkimisväärse termilise ja elektrodünaamilise pinge.
Kaitselüliti pakub kontrollitud meetodit selle voolu katkestamiseks. Selle töö tuleb kooskõlastada kaitsereleede, voolutrafode, pingetrafode, juhtimisahelate ja elektrivõrgu üldise kaitsefilosoofiaga.
Eriti oluline on katkestuskeskkond. Ajalooliselt on kaitselülitid kasutanud mitut meetodit kontaktide eraldumisel tekkiva kaare juhtimiseks. Õhku, õli ja erinevaid gaase on kasutatud erinevate põlvkondade seadmetes. Vaakumtehnoloogia pakub veel ühte lähenemisviisi, mille puhul esmane kaarekatkestusprotsess toimub suletud vaakumkatkestikus.
Kaitselüliti võib ühendada või lahti ühendada määratletud elektriahela selle nimitöötingimustes.
Kui kaitsesüsteem tuvastab vea, võib kaitselüliti avada ja katkestada voolu oma määratud katkestusvõime piires.
Kui kaitselüliti on integreeritud sobivasse lülitusseadme arhitektuuri, saab see osaleda määratletud isoleerimis- ja hooldusprotseduurides.
Kaitselüliti töötab koos anduri- ja kaitseseadmetega, et isoleerida rikkeid, säilitades samal ajal kavandatud jaotusstruktuuri.
Seetõttu tuleks kaitselüliti funktsiooni arvesse võtta süsteemi tasandil. Kõrge katkestusreiting ei kompenseeri valet kaitseseadet. Hästi läbimõeldud kaitselüliti ei suuda kompenseerida kaabli ebapiisavat lõppu. Keeruline kontroller ei saa parandada mehaanilist mehhanismi, mida ei ole korralikult hooldatud.
Hea jaotusseadmete ehitus ühendab need elemendid. Kaitselüliti, siini, toite, kaitserelee, instrumenditrafod, juhtvõimsus, blokeeringud ja korpus peavad kõik olema sama elektrisüsteemi ümber.
Miks rikkekatkestus erineb tavalisest lülitamisest?
Ahela avamine tavalistel koormustingimustel ja lühise kõrvaldamine ei ole samaväärsed toimingud. Rikke ajal võib vool olla palju suurem ja tõrkega seotud elektrienergia on märkimisväärne.
Kaitselüliti peab seetõttu suutma katkestada voolu sellisel pingel ja süsteemitingimustel, mille jaoks see on ette nähtud. Katkestusprotsess peab toimuma ka piisavalt kiiresti, et kaitsta ühendatud seadmeid ja säilitada kavandatud kaitse koordineerimine.
See muudab katkestustehnoloogia pigem oluliseks inseneriotsuseks kui kosmeetikatoote funktsiooniks.
Kuidas vaakumkaare katkestamine töötab?
Vaakumkatkestuse iseloomulik tunnus on suletud vaakumkatkesti kasutamine kaare kustutuskambrina. Katkestajal on fikseeritud ja liikuvad elektrikontaktid, mis on suletud kontrollitavasse vaakumkeskkonda.
Kui kontaktid on suletud, voolab vool läbi kontaktpindade. Kui töömehhanism käsib kaitselülitit avada, eraldub liikuv kontakt fikseeritud kontaktist. Kui kontaktpinnad eralduvad, võib nende vahele tekkida elektrikaar.
Erinevalt õhukaarest ei paku vaakumkatkesti olulist gaasilist keskkonda tavapärase ioniseeritud tee säilitamiseks. Katkestamisprotsessi juhib seetõttu suures osas eraldussündmuse ajal kontaktmaterjalist tekkiv metalliaur.
Kontaktide eraldamine
Avamise liikumist tuleb täpselt juhtida. Kontakti kiirus, kontakti käik, kontakti rõhk ning liikuva kontakti ja töömehhanismi vaheline mehaaniline suhe mõjutavad kõik jõudlust.
Kontaktid vajavad piisavat liikumist, et määrata pärast voolukatkestust vajalik dielektriline kaugus. Seetõttu peab mehaaniline mehhanism tagama pideva liikumise korduvate toimingute ajal.
Metalli auru käitumine
Kaare tekkimisel võib kontaktide materjal moodustada metalliauru. See aur annab ajutise juhtiva keskkonna, mis toetab kaare. Kui vool läheneb vahelduvvooluahelas oma loomuliku voolu nullile, võib kaar kustuda ja metalliaur kondenseerub kiiresti.
Katkestaja peab seejärel taastama eraldatud kontaktide vahel piisava dielektrilise tugevuse, et taluda elektrilist taastumispinget.
Kontaktmaterjal
Kontaktmaterjal on vaakumkatkesti konstruktsiooni oluline osa. See peab toetama voolu kandmist, kaare katkemist, vastupidavust erosioonile ja dielektri taastumist.
Erinevad katkestuste konstruktsioonid kasutavad spetsiifilisi kontaktsulameid ja geomeetriat, et kontrollida voolu jaotust ja magnetilisi mõjusid katkestuse ajal.
Varjestus
Katkestamisel tekkiv metalliaur võib ladestuda ümbritsevatele pindadele. Katkestikus olevad varjestusstruktuurid aitavad kontrollida selle materjali liikumist ja aitavad säilitada vajalikku elektrivälja jaotust.
| Katkestuse etapp | Mis juhtub | Projekteerimisnõue |
|---|---|---|
| Suletud kontaktid | Vool liigub läbi kontaktsüsteemi | Madal kontakttakistus ja usaldusväärne kontaktrõhk |
| Kontakti avamine | Kontaktid hakkavad eralduma ja võib tekkida kaar | Kontrollitud avanemiskiirus ja kontakti geomeetria |
| Kaare periood | Metalli aur toetab elektrijuhtivust | Kontrollitud kaare käitumine ja kontakti erosioon |
| Praegune null | Vahelduvvool jõuab loomuliku nullpunkti | Kiire dielektriku taastumine |
| Katkestuse järgne | Eraldatud kontaktid taluvad taastumispinget | Stabiilne isolatsioon kontaktide vahel |
Miks pitseeritud katkestus on oluline?
Vaakumkatkesti on suletud komponent. Selle sisekeskkond luuakse tootmise käigus ja seda hoitakse kogu ettenähtud kasutusaja jooksul.
See erineb süsteemidest, mis sõltuvad peamise katkestuskeskkonnana suurest vedeliku- või gaasikogusest. Vaakumkatkesti saab pakendada suhteliselt kompaktsesse komplekti ja integreerida lülitusseadmesse mitmel viisil.
Suletud katkestus ei tähenda aga, et kogu kaitselüliti oleks hooldusvaba. Töömehhanism, väline isolatsioon, klemmid, juhtimisahelad, laagrid, ühenduslülid ja lülitusseadmete liidesed nõuavad siiski asjakohast kontrolli ja hooldust.
Vaakumkatkestust tuleks seetõttu mõista kaitselüliti arhitektuuri ühe osana. Selle tõhusus sõltub kontaktide konstruktsioonist, katkestuste konstruktsioonist, mehaanilisest liikumisest, isolatsiooni taastamisest ja kooskõlastamisest kaitsesüsteemiga.
Mis on kaitselüliti peamised komponendid?
Kaasaegne keskpinge kaitselüliti sisaldab mitmeid funktsionaalseid komplekte. Igaüks neist aitab kaasa vooluteele, katkestusprotsessile, mehaanilisele toimimisele, isolatsioonisüsteemile, juhtimisliidesele või paigaldusstruktuurile.
Vaakum katkestaja
Vaakumkatkestin sisaldab fikseeritud kontakti, liikuvat kontakti, kontaktvarda, sisemisi varjestuselemente ja suletud korpust. See on osa, mis vastutab voolu katkestamise eest vaakumkeskkonnas.
Selle mõõtmete täpsus ja sisemine konstruktsioon on kriitilise tähtsusega, kuna kontaktide vahe, joondus, kontakti rõhk ja dielektriline geomeetria peavad jääma kavandatud projekteerimispiiridesse.
Töömehhanism
Töömehhanism muudab salvestatud või tarnitud mehaanilise energia kontaktliikumiseks. Vedruga töötavaid mehhanisme kasutatakse laialdaselt keskpingerakendustes, samas kui elektromagnetilised operatsioonisüsteemid on saadaval teatud konstruktsioonides.
Mehhanism peab katkestust avama ja sulgema järjepideva ajastuse ja liikumisega. Samuti peab see säilitama vajaliku kontaktjõu suletud asendis.
Isoleerivad toed
Isolatsioon toetab pingestatud komponentide füüsilist eraldamist maandatud korpusest ja ümbritsevatest konstruktsioonidest. Samuti aitavad need säilitada vajalikke vahekaugusi ja mehaanilist stabiilsust.
Terminalid ja voolutee
Primaarklemmid ühendavad kaitselüliti üles- ja allavoolu elektrivõrguga. Nende konstruktsioon määrab, kuidas kaitselüliti liidestub siinide, kaabliühenduste või muude lülitusseadmete komponentidega.
Asend ja näidusüsteem
Paljudes jaotusseadmetes näitavad mehaanilised näidikud, kas kaitselüliti on avatud, suletud või mõnes muus määratletud asendis. See võib olla eriti oluline väljavõetavate seadmete puhul.
Juht- ja abiahelad
Abikontaktid, väljalülitusmähised, sulgemismähised, mootoriajamid, asendilülitid ja muud vooluahelad võimaldavad kaitselülitil suhelda kaitse- ja juhtimisseadmetega.
| Komponent | Peamine funktsioon | Peamised insenerikaalutlused |
|---|---|---|
| Vaakum katkestaja | Kaare katkestus | Kontaktide disain, vaakumi terviklikkus, dielektriku taastamine |
| Töömehhanism | Kontaktide avamine ja sulgemine | Kiirus, reisimine, jõud, järjekindlus, vastupidavus |
| Isolatsiooni toed | Elektriline eraldamine ja struktuurne tugi | Dielektriline jõudlus ja mehaaniline tugevus |
| Peamised terminalid | Ühendage kaitselüliti toiteahelaga | Vooluvõimsus, ühenduse geomeetria, temperatuuri tõus |
| Abikontaktid | Oleku ja kontrolli tagasiside | Kontaktide töökindlus ja vooluahela ühilduvus |
| Väljalülitamine ja ahelate sulgemine | Elektriline käivitamine | Juhtpinge, ajastus, kaitse koordineerimine |
Mehaaniline sünkroniseerimine
Kolmefaasilised kaitselülitid vajavad koordineeritud töötamiseks kontakte. Mehhanism edastab liikumise üksikutele poolustele, nii et faasid avanevad ja sulguvad vajaliku ajastuse piires.
Liigne ajastuse varieerumine võib mõjutada lülitusjõudlust, seega on mehhanismi reguleerimine ja kontroll kvaliteedikontrolli ja hoolduse olulised osad.
Miks komponentide integreerimine on oluline?
Kvaliteetne katkestusseade ei suuda kompenseerida mehhanismi halba joondamist. Tugev isolatsioon ei suuda kompenseerida valesti projekteeritud klemmiühendust. Täpne relee ei suuda kompenseerida ebapiisavat juhtjuhtmestikku.
Seetõttu sõltub kaitselüliti töökindlus kõigi nende komponentide koostoimest.
Kuidas mõjutavad nimipinge ja voolu valikut?
Nimipinge ja vool määravad kaitselüliti põhilise elektrilise tööpiirkonna. Need on ühed esimestest spetsifikatsioonidest, mida insenerid uurivad, kuid need on vaid osa täielikust tehnilisest hinnangust.
Nimipinge
Nimipinge peab vastama elektrisüsteemile, milles kaitselüliti töötab. Isolatsioonisüsteem peab olema projekteeritud ka vastavate võimsus-sagedus- ja siirdepingepingete jaoks.
Keskpinge kaitselüliteid saab valmistada erinevatele pingeklassidele. Tootepered võivad olenevalt disainist ja turust sisaldada seadmeid, mille pinge on umbes 10 kV, 12 kV, 24 kV, 36 kV või mõni muu määratletud nimiväärtus.
Tegelik valik peaks järgima süsteemi nimipinget ja kohaldatavat standardit, mitte lihtsalt valima järgmise saadaoleva reitingu.
Nimivool
Nimivool tähistab pidevat voolu, mida kaitselüliti võib teatud tingimustel kanda. Seetõttu on spetsifikatsioonis kesksel kohal termiline jõudlus.
Kontaktid, klemmid, juhid, painduvad ühendused, siini liidesed ja korpuse ventilatsioon aitavad kaasa soojuse tekkele ja hajumisele.
Sagedus
Toitesagedus mõjutab katkestussüsteemi ja sellega seotud kaitse- ja mõõteseadmete elektrilist käitumist. Tooted võivad olla määratud 50 Hz, 60 Hz või mõne muu määratletud töösagedusega.
Isolatsiooni tase
Isolatsiooni koordineerimine hõlmab rohkem kui nimitööpinge. Võimalik, et seadmed peavad vastu pidama kehtivate projekteerimisnõuetega määratletud võimsus-sagedus-, pinge- ja impulsitingimustele.
| Parameeter | Mida see määratleb | Miks see on oluline |
|---|---|---|
| Nimipinge | Elektrisüsteemi pingeklass | Määrab isolatsiooni- ja lülitusnõuded |
| Nimivool | Pideva voolu võime | Määrab soojus- ja juhinõuded |
| Nimisagedus | Toitesüsteemi töösagedus | Tagab ühilduvuse elektrivõrguga |
| Isolatsiooni tase | Dielektrilise vastupidavuse nõuded | Toetab isolatsiooni koordineerimist |
| Lühise reiting | Rikkevoolu katkestus ja vastupidavus | Kaitseb seadmeid võrgutõrgete korral |
Temperatuuri tõusu kaalutlused
Pidev vool tekitab soojust elektrikontaktidel ja juhtidel. Seetõttu tuleb temperatuuri tõusuvõimet hinnata koos korpuse paigutusega.
Kompaktsesse metallkorpusesse paigaldatud kaitselüliti võib kogeda erinevaid soojustingimusi kui sama kaitselüliti, mis on paigaldatud suuremasse ventileeritavasse paigutusse. Ümbritsev temperatuur ja paigalduskõrgus võivad samuti mõjutada soojustõhusust.
Süsteemi pinge on ainult lähtepunkt
Kaks kaitselülitit võivad jagada sarnast pinget, kuid erinevad voolutugevuse, lühisevõime, töömehhanismi, isolatsioonikonfiguratsiooni, klemmide paigutuse ja mehaanilise vastupidavuse poolest.
Professionaalne spetsifikatsioon peaks seetõttu vältima valiku vähendamist ühele numbrile.
Miks on lühisevõime ja katkestuskiirus olulised?
Lühise jõudlus on keskpinge kaitselülitite valikul üks olulisemaid spetsifikatsioone. Rike võib lühikese aja jooksul tekitada väga suuri voolusid ja suuri elektromehaanilisi jõude.
Lühisvool
Saadaoleva rikkevoolu määrab elektrivõrk, sealhulgas generaatorid, trafod, juhid ja süsteemi takistus. Jaotusseadmete insener määrab selle tavaliselt lühiseuuringu abil.
Kaitselülitil peab olema arvutatud rikketingimustele vastav katkestusvõime.
Katkestusvool
Kaitselüliti peab suutma katkestada määratud lühisvoolu süsteemi nimipinge juures. Katkestusprotsess peab säilitama dielektrilise taastumise pärast voolu kustutamist.
Lühiajaline vastupidavus
Kaitsesüsteemi sündmust kõrvaldades võivad lülitusseadmed puutuda kokku ka rikkevooludega. Mehaaniline ja termiline struktuur peavad vastu pidama kindlaksmääratud voolule kehtiva aja jooksul.
Tippvastupidavus
Rikkevoolu tippväärtus tekitab juhtidele ja konstruktsioonikomponentidele elektrodünaamilisi jõude. Mehaaniline konstruktsioon peab neid pingeid arvesse võtma.
Katkestuse ajastus
Täielik rikete kõrvaldamise jada hõlmab mitut etappi: rikke tuvastamine, relee otsus, väljalülitussignaali edastamine, töömehhanismi liikumine, kontaktide eraldamine, kaare katkestamine ja võrgu taastamine.
Katkestaja ei tegutse iseseisvalt. Täielik tühjendusaeg sõltub releest, juhtahelast, väljalülituspoolist, mehaanilisest mehhanismist, kontakti liikumisest ja elektrisüsteemist.
Kaitserelee peab tuvastama vea ja andma väljalülituskäsu ettenähtud tööaja jooksul.
Relee ja kaitselüliti vaheline elektritee peab väljalülituskäsu õigesti edastama.
Mehaaniline süsteem peab muutma elektrilise käsu korduvaks kontakti liikumiseks.
Katkestaja peab voolu tühjendama ja vajaliku dielektrilise tugevuse taastama.
Miks meediumi katkestamine on oluline?
Katkestuskeskkond määrab, kuidas kaar käitub kontaktide eraldamise ajal. Vaakumtehnoloogia tagab kontrollitud suletud keskkonna ning kasutab katkestuse saavutamiseks kontakti geomeetriat ja materjali käitumist.
Võrreldes mõne vanema katkestustehnoloogiaga, võib see võimaldada kompaktseid katkestusseadmeid ja suhteliselt lihtsat katkestuskambrit.
Lõplik kaitselüliti reiting sõltub siiski terviklikust konstruktsioonist. Vaakumtehnoloogia ei tähenda, et iga vaakumkaitse võib katkestada suvalise rikkevoolu.
Õige tehniline lähenemine on seega alustada arvutatud süsteemi veatasemega ja seejärel kontrollida kaitselüliti määratud katkestus- ja vastupidavust vastavalt kehtivale standardile.
Kuidas toimimismehhanism jõudlust mõjutab?
Töömehhanism määrab, kui kiiresti ja järjepidevalt kaitselüliti kontaktid liiguvad. Kuna katkestus toimub mehaaniliste sündmuste täpse jada ajal, on mehhanismi disain jõudluse jaoks kesksel kohal.
Vedru töömehhanismid
Vedrumehhanismid salvestavad mehaanilist energiat enne sulgemist või avamist. Elektrilised juhtimiskäsud vabastavad kaitselüliti kontaktide liigutamiseks salvestatud energia.
Seda arhitektuuri kasutatakse laialdaselt keskpinge lülitusseadmetes, kuna mehhanism suudab tagada kontrollitud kontakti liikumise, ilma et oleks vaja pidevat elektrivarustust kogu mehaanilise käigu jooksul.
Elektromagnetilised mehhanismid
Mõned kaitselülitite konstruktsioonid kasutavad kontakti liikumise tekitamiseks elektromagnetilisi operatsioonisüsteeme. Need mehhanismid võivad pakkuda erinevaid tööomadusi ja neid saab valida vastavalt kaitselülitite konkreetsele arhitektuurile ja juhtimisnõuetele.
Sulgemisoperatsioon
Sulgemise ajal peab mehhanism viima kontaktid kokku sobiva kiiruse ja lõpliku kontaktjõuga. Stabiilne sulgemiskäitumine aitab vähendada mehaanilist mõju ja tagab õige voolujuhtivuse.
Avamisoperatsioon
Avamiskäik peab olema piisavalt kiire ja järjepidev, et toetada kavandatud katkestamisprotsessi. Kontaktide eralduskaugus ja kiirus on olulised, kuna katkestaja peab pärast voolukatkestust looma õige dielektrilise seisundi.
Energia salvestamine
Mehhanismid sisaldavad tavaliselt energiasalvestusnäidikut või mootoriga töötavat laadimissüsteemi. Juhtsüsteem suudab kindlaks teha, kas mehhanismil on järgmiseks toiminguks piisavalt energiat.
Mehaaniline vastupidavus
Korduvad toimingud põhjustavad vedrude, võllide, laagrite, sidemete, riivide ja abilülitite kulumist. Mehaaniline vastupidavustestimine aitab kindlaks teha, kas mehhanism suudab sooritada määratud arvu toiminguid ilma lubamatu halvenemiseta.
| Mehhanismi piirkond | Nõutav käitumine | Võimalik rike |
|---|---|---|
| Energia salvestamine | Usaldusväärne ettevalmistus tööks | Mittetäielik laadimine või mootoriprobleemid |
| Ajami avamine | Järjepidev kiire kontaktide eraldamine | Aeglane liikumine, kulumine, mehaaniline takistus |
| Ajami sulgemine | Kontrollitud kontaktide kaasamine | Liigne löök või mittetäielik sulgemine |
| Lukustamine | Kindel kontaktasend | Vale riivi reguleerimine või kulumine |
| Abilülitid | Täpne positsiooni tagasiside | Vale näit või kontakti halvenemine |
Mehaaniline ajastus on oluline
Kolmefaasilise kaitselüliti puhul peab kolme pooluse töö jääma kindlaksmääratud ajastussuhtesse. Liigne pooluste vaheldumine võib mõjutada lülituskäitumist ja seda tuleks tootmise ja hoolduse ajal kontrollida.
Mehhanismi hooldus
Suletud katkestus võib vajada piiratud hooldust ettenähtud kasutusea jooksul, kuid mehhanism on väline ja mehaaniline. Sidumiste, määrimise, kui ette nähtud, kinnitusdetailide, vedrude, laagrite ja abikontaktide kontrollimine on endiselt oluline.
Hoolduskava peaks järgima tootja tehnilisi juhiseid ja paigaldise tegelikku ümberlülituskohustust.
Mis vahe on sise- ja väliskujunduse vahel?
Sise- ja väliskaitselülitid võivad kasutada sama peamist katkestuspõhimõtet, kuid neil on väga erinevad mehaanilised ja keskkonnanõuded.
Sisekaitselülitid
Sisekaitselülitid paigaldatakse tavaliselt lülitusseadmete kappidesse või elektriruumidesse. Nende ümbritsev keskkond võib olla paremini kontrollitud, võimaldades kompaktset isolatsiooni ja korpuse paigutust.
Sisekujunduses olevad konstruktsioonid näivad sageli väljavõetavate üksuste või metallkattega jaotusseadmetes fikseeritud paigaldustena. Täpne paigutus sõltub paneeli arhitektuurist.
Välispurustid
Välisvarustus peab taluma vihma, niiskust, temperatuurimuutusi, päikesevalgust, reostust, tolmu, tuult ja muid keskkonnamõjusid.
Seetõttu vajavad välistingimustes kasutatavad tooted sobivat korpuse tihendamist, välist isolatsiooni, materjali valikut, pinnakaitset ja ilmastikukindlaid mehhanisme.
Komposiit isolatsioon
Sõltuvalt toote arhitektuurist võivad välikatkestajad kasutada komposiit-isolatsioonimaterjale, nagu silikoonkummi või epoksiidipõhiseid komponente. Kui need materjalid on õigesti kavandatud, võivad need isolatsiooni jõudlust muutuvates keskkonnatingimustes toetada.
Postidele paigaldatavad paigaldused
Mõned välisjaotuskaitselülitid on mõeldud postide paigaldamiseks. See konfiguratsioon võib lihtsustada integreerimist õhujaotusvõrkudesse ja võimaldada lülitusseadmel hõivata suhteliselt väikese jalajälje.
Alajaamapaigaldised
Alajaama kaitselülitid võib paigaldada konstruktsioonidele või välisjaotusseadmete sõlmedesse. Nende ühendamine siinide, voolutrafode, pingetrafode, liigpingepiirikute ja maandussüsteemidega tuleb kooskõlastada.
| Installi tüüp | Tüüpiline keskkond | Peamine disainifookus |
|---|---|---|
| Sisemised lülitusseadmed | Elektriruumid ja kinnised kapid | Kompaktsus, sektsioonide integreerimine, juurdepääs teenusele |
| Välisjaotus | Vabaõhuvõrgud | Ilmastikukindlus ja isolatsioonivõime |
| Pole kinnitatud | Üldkulud jaotussüsteemid | Kaal, kinnituskonstruktsioon, kaugjuhtimine |
| Välialajaam | Kommunaal- ja tööstusalajaamad | Keskkonnavastupidavus, siinide integreerimine, isolatsiooni koordineerimine |
Keskkonnategurid
Seadmete valikut võivad mõjutada temperatuur, kõrgus merepinnast, saaste, niiskus, kokkupuude soolaga ja ultraviolettkiirgus.
Näiteks võib suur kõrgus mõjutada õhuisolatsiooni dielektrilist jõudlust, samas kui tõsine saaste võib mõjutada väliseid isolatsioonipindu. Rannikukeskkond võib suurendada kokkupuudet korrosiooniga, eriti metallkonstruktsioonide ja ühenduste ümbruses.
Siseruum ei tähenda hooldusvaba
Siseseadmed on kaitstud otsese ilmastiku eest, kuid tolm, kondensaat, temperatuuri kõikumine ja mehaaniline kulumine võivad siiski mõjutada mehhanismi ja elektriühendusi.
Seetõttu tuleks keskkonnakaitset hinnata realistlikult, mitte eeldada, et siseseadmed töötavad ideaalsetes tingimustes.
Kuidas vaakumkaitseid teiste katkestustehnoloogiatega võrrelda?
Katkestustehnoloogiate erinevuste mõistmine aitab inseneridel teha teadlikke tehnilisi otsuseid. Igal tehnoloogial on oma elektrilised, mehaanilised, keskkonna- ja hooldusomadused.
Õhu katkestus
Õhuahela katkestamisel kasutatakse kaarekandjana õhku. Ajalooliselt on õhusüsteeme kasutatud paljudes pingeklassides. Nende disain võib hõlmata kaare renni, magnetvälja puhumist või muid kaare juhtimise meetodeid.
Keskpinge korral võib kompaktne vaakumkatkestus pakkuda teistsugust füüsilist arhitektuuri, asetades katkestusprotsessi suletud kambrisse.
Õli katkestus
Õlikaitselülitid kasutavad isoleerõli nii isolatsioonivahendina kui ka kaarekustutusprotsessi osana. Vanemad paigaldised võivad selliseid seadmeid endiselt sisaldada, kuid kaasaegsed keskpingepaigaldised kasutavad sageli alternatiivseid tehnoloogiaid.
Õlisüsteemid nõuavad tähelepanu õli seisukorrale, isolatsioonile, lekkele, saastumisele ja sellega seotud hooldusprobleemidele.
SF6 katkestus
SF6 gaasi on selle elektriisolatsiooni ja kaarekustutusomaduste tõttu ajalooliselt kasutatud gaasiisolatsiooniga ja gaasikatkestusseadmetes. Keskkonnakaalutlused on aga soodustanud alternatiivsete tehnoloogiate väljatöötamist ja kasutuselevõttu sobivates rakendustes.
Vaakumi katkestus
Vaakumi katkestamisel kasutatakse suletud vaakumkambrit. Selle tehnoloogia olulised omadused on selle kompaktne katkestuselement ja isolatsiooniõli puudumine katkestusseadme sees.
| Tehnoloogia | Kaare keskmine | Tüüpiline kaalutlus |
|---|---|---|
| Õhk | Õhk | Kaare juhtimise struktuur ja füüsilise isolatsiooni nõuded |
| Õli | Isolatsiooniõli | Õli seisukord, isolatsioon, hooldus |
| SF6 gaas | SF6 | Gaasi tihendamine, käitlemine, keskkonnakaalutlused |
| Vaakum | Vaakum metalli-auru kaare käitumisega | Katkesti disain, kontaktmaterjal, mehhanismi jõudlus |
Miks vaakumtehnoloogiat kasutatakse laialdaselt keskpinges
Vaakumkatkestus võib pakkuda kompaktset katkestust, kiiret kaare kustumist ja suletud katkestuskeskkonda. Need omadused sobivad hästi siseruumides kasutatavate keskpinge jaotusseadmete ja paljude välistingimustes kasutatavate jaotusseadmetega.
Tehnoloogia ühildub ka kaasaegsete kaitselülitite mehhanismide ja digitaalsete kaitsesüsteemidega.
Tehnoloogia valik peaks jääma rakendusepõhiseks
Ei ole tehniliselt mõistlik kuulutada üht katkestusmeediumit üldiselt paremaks. Õige lähenemine on võrrelda elektrivõrgu nõudeid, olemasolevat paigalduspinda, keskkonnatingimusi, töökohustust, kaitsearhitektuuri, kehtivaid standardeid ja hooldusstrateegiat.
Sobiv tehnoloogia on see, mis vastab kogu nõuetele.
Kuidas kaitselüliti kaitsereleede ja anduritega töötab?
Kaitselüliti töötab harva üksi. Selle väljalülitus- ja sulgemistoimingud on tavaliselt kooskõlastatud kaitsesüsteemiga, mis mõõdab elektritingimusi ja määrab, millal on vaja lülitustoiminguid.
Voolutrafod
Voolutrafod annavad kaitsereleedele ja arvestitele skaleeritud vooluteavet. Nende suhted ja täpsusomadused peavad vastama kaitseskeemile.
Voolutrafo ja kaitselüliti moodustavad osa samast rikete kõrvaldamise ahelast. Kui CT konfiguratsioon või juhtmestik on vale, ei pruugi relee oodatud signaali vastu võtta.
Pingetrafod
Pingetrafod võivad pakkuda pingeteavet kaitseks, mõõtmiseks, sünkroonimiseks ja juhtimiseks. Sõltuvalt kaitsefunktsioonist võib relee võrgu elektrilise seisukorra määramiseks kasutada pinget koos vooluga.
Kaitsereleed
Kaitsereleed hindavad pidevalt elektrilisi mõõtmisi. Olenevalt rakendusest võivad funktsioonid hõlmata liigvoolu, maandusviga, alapinget, liigpinget, suunakaitset, mootorikaitset, trafokaitset või muid erifunktsioone.
Reisiring
Kui relee tuvastab, et kaitselüliti peaks avanema, saadab see juhtahela kaudu väljalülituskäsu. Väljalülitusmähis käivitab mehhanismi, mis seejärel eraldab kontaktid.
Sulgemiskontroll
Samuti kontrollitakse sulgemist. Süsteem võib sisaldada kohalikke ja kaugsulgemise juhtnuppe, elektrilisi blokeeringuid, sünkroonimisfunktsioone ja lubavaid signaale.
| Süsteemi element | Funktsioon | Suhe Murdajaga |
|---|---|---|
| Voolutrafo | Mõõdab voolu | Pakub kaitset ja mõõtmise sisendit |
| Pingetrafo | Mõõdab pinget | Annab pingeteavet kaitseks ja juhtimiseks |
| Kaitserelee | Hindab elektrilisi tingimusi | Väljastab väljalülitamise või lubavaid käske |
| Väljasõidu mähis | Muudab elektrilise käsu mehaaniliseks tegevuseks | Käivitab kaitselüliti avanemise |
| Juhtimissüsteem | Jälgib lülitusi ja olekut | Haldab kohalikku, kaug- ja blokeeritud tööd |
Blokeering
Blokeerimine on oluline turvaelement. Mehaanilised või elektrilised blokeeringud võivad takistada valitud toiminguid, kui seade on sobimatus olekus.
Näiteks ei tohi väljatõmmataval kaitselülitil olla lubatud liikuda asendite vahel, kui see on suletud. Sõltuvalt süsteemi arhitektuurist võib maanduslüliti töötamine olla takistatud, kui primaarahel on pinge all.
Kaugjälgimine
Kaasaegsed elektripaigaldised kasutavad kaitselüliti asendi, väljalülituse, mehhanismi seisukorra ja muude parameetrite jälgimiseks üha enam digitaalset sidet.
Kaugteave võib parandada tööalast teadlikkust, kuid digitaalne jälgimine ei asenda õigeid kohalikke ohutusprotseduure. Hooldusmeeskonnad vajavad endiselt määratletud isoleerimist, kontrollimist, maandust ja töövõtteid.
Millised rakendused seda lülitustehnoloogiat kasutavad?
Vaakumkatkestustehnoloogiat kasutatakse paljudes keskpingerakendustes, kuna selle kompaktne vorm ja suletud katkestus sobivad paljudele jaotusarhitektuuridele.
Kasutatakse toitelülitamiseks, trafode ühendamiseks, siini sektsioonideks ja jaotuskaitseks tehnovõrkudes.
Kasutatakse keskpinge toiteseadmete jaoks, mis teenindavad mootoreid, trafosid, protsessiseadmeid ja sisemisi jaotussüsteeme.
Toetab kogumissüsteeme, trafode ühendusi, toitekaitset ja kontrollitud lülitusi päikese- ja tuuleseadmetes.
Saab kasutada keskpinge jaotusvõrkudes, kus seadmed peavad töötama nõudlikus tööstuskeskkonnas.
Kasutatakse suurtes hoonetes ja ülikoolilinnakutes, mis võtavad vastu keskpinge elektrivarustust ja jaotavad toite trafode ja toiteseadmete kaudu.
Saab toetada elektrijaotust raudteel, transiidil, lennujaamades ja muus infrastruktuuris, mis vajab kontrollitud keskpinge ümberlülitamist.
Kommunaalteenuste jaotus
Tehnovõrgud kasutavad keskpingelüliteid toitejuhtmete haldamiseks ja jaotusahelate sektsioonideks. Kaitselüliti võib isoleerida rikkega feederi, võimaldades samal ajal võrgu teistel osadel pinge all püsida, kui võrgu topoloogia ja kaitse koordineerimine seda lubavad.
Välispostidele paigaldatavad konfiguratsioonid võivad olla kasulikud õhujaotussüsteemides, samas kui siseruumides asuvate jaotusseadmete kaitselülitid integreeritakse sageli alajaamadesse ja kompaktsetesse jaotussõlmedesse.
Tööstuslik levitamine
Tööstusettevõtetes võib olla mitu keskpingemootorit, trafot, protsessiliine ja suuri elektrilisi koormusi. Selektiivkaitse on eriti oluline, kuna suurema jaotussektsiooni tarbetu väljalülitamine võib mõjutada mitut allavooluahelat.
Seetõttu peab kaitselüliti töötama kaitseskeemiga, mis kajastab tehase elektrilist arhitektuuri.
Trafo kaitse
Keskpinge kaitselüliteid saab kasutada trafode primaar- või sekundaarküljel olenevalt võrgu konstruktsioonist. Kaitsesüsteem võib sisaldada liigvoolu, maandusrike, temperatuuri ja muid trafospetsiifilisi funktsioone.
Mootori lülitamine
Suured mootorid võivad vajada keskpinge lülitamist ja kaitset. Mootorirakendused kujutavad endast oma väljakutseid, kuna käivitusvoolud võivad olla tavalisest töövoolust oluliselt suuremad.
Seetõttu tuleb kaitselüliti ja kaitserelee valida vastavalt mootori käivitusomadustele ja kaitsenõuetele.
Taastuvenergia süsteemid
Päikese- ja tuuleprojektid sisaldavad sageli mitut kogumissööturit ja trafo liidest. Keskpinge kaitselüliteid saab kasutada kogumisvõrgu osade ühendamiseks ja isoleerimiseks ning kaitse koordineerimiseks tootmisseadmetega.
Kriitiline infrastruktuur
Haiglad, andmekeskused, lennujaamad, veetöötlusrajatised ja sideinfrastruktuur võivad vajada kõrgelt koordineeritud keskpinge jaotussüsteeme. Kaitselülitite valik nendes keskkondades on tihedalt seotud koondamise, kaitse selektiivsuse, hooldusprotseduuride ja töö järjepidevusega.
Kõigi nende rakenduste puhul on kaitselüliti osa suuremast elektrilisest arhitektuurist. Rakendus määrab õige pinge, voolutugevuse, veamäära, kaitseskeemi, juhtimiskorralduse, keskkonnaprojekti ja hooldusstrateegia.
Milliseid tavalisi valiku- ja paigaldusvigu tuleks vältida?
Paljude kaitselülitite probleemide põhjuseks on mittetäielikud spetsifikatsioonid või paigalduseeldused. Kõige olulisemad vead tekivad siis, kui insenerid käsitlevad kaitselülitit kui isoleeritud komponenti, mitte osana terviklikust kaitse- ja jaotussüsteemist.
- Valik ainult pinge järgi:Nimivool, rikkevõime, isolatsioon, töömehhanism ja keskkond peavad samuti sobima.
- Lühise arvutuste ignoreerimine:Olemasolev rikkevool tuleks kindlaks määrata enne kaitselüliti väärtuse lõplikku määramist.
- Kaitse koordineerimise ignoreerimine:Relee seadistused ja kaitselüliti jõudlus peavad toetama soovitud selektiivsust.
- Kaabli ruumi alahindamine:Kaabli otsad ja painderaadiused võivad mõjutada lülitusseadmete praktilist paigutust.
- Vaatamata juhtpinge:Väljalülitus- ja sulgemisahelad nõuavad sobivat abivõimsust.
- Blokeeringute ignoreerimine:Tööjärjestusi tuleks kontrollida kogu lülitusseadme arhitektuuriga.
- Hoolduse planeerimise vahelejätmine:Mehhanism, klemmid, juhtimisahelad ja ümbritsevad lülitusseadmed vajavad endiselt ülevaatust.
- Kasutades mittetäielikku dokumentatsiooni:Joonised, juhtmestiku skeemid, andmesildi andmed ja katseprotokollid peaksid kirjeldama sama konfiguratsiooni.
Probleem "Kõrgeim hinnang on alati parem".
Kõrgem reiting ei ole automaatselt õige inseneri valik. Kaitselüliti peab ikkagi sobima füüsilise lülitusseadme, kaabli paigutuse, kaitsesüsteemi, juhtimispinge ja paigalduskeskkonnaga.
Valik peaks põhinema arvutatud nõuetel ja kohaldatavatel projekteerimisvarudel.
"Vakuum tähendab hooldusvaba" probleem
Vaakumkatkesti on suletud, kuid kaitselüliti sisaldab mehaanilisi ja elektrilisi komponente, mis võivad kuluda. Vedrud, laagrid, ühenduslülid, abilülitid, väljalülitusahelad, klemmid ja juhtpistikud jäävad kõik asjakohasteks hoolduspunktideks.
Probleem "kõikjal sama kaitselüliti".
Puhas sisetööstusruum ja rannikuäärne välialajaam esindavad väga erinevaid keskkondi. Automaatselt ei tohiks eeldada, et sama füüsiline konstruktsioon sobib mõlemale.
Probleem "installimine hiljem".
Jaotusseadmete projekteerimisel tuleb arvestada kaitselüliti paigaldust, kaabli otsakut, juhtjuhtmestikku, blokeeringuid ja korpuse mõõtmeid. Nende detailide paigaldamine pärast tootmist võib olla keeruline.
Probleem "dokument üks kord".
Projekti käigus tehtud muudatused peaksid järjepidevalt kajastuma üherealisel skeemil, paneeli joonistel, juhtmestiku skeemidel, kaitseseadetes, materjalide loetelus ja kasutuselevõtu dokumentides.
Kuidas tuleks testimist ja standardeid hinnata?
Keskpinge kaitselülitid on ohutuse seisukohalt kriitilised elektriseadmed, seega on testimisel nende toimimise kinnitamisel keskne roll.
IEC 62271 on oluline standardite perekond, mis hõlmab kõrgepinge lülitus- ja juhtseadmeid. Erinevad osad vastavad erinevatele seadmetüüpidele ja testimisnõuetele.
Rutiinne testimine
Valmistatud seadmetele tehakse rutiinset testimist, et kinnitada, et iga tootmisüksus vastab kehtivatele projekteerimisnõuetele.
Täpne katseprogramm sõltub kaitselüliti konstruktsioonist, kuid võib hõlmata elektrilisi, mehaanilisi, juhtimis- ja isolatsiooniga seotud kontrolle.
Tüübi testimine
Tüübikatsed kinnitavad konkreetse konstruktsiooni toimivust kindlaksmääratud katsetingimustes. Need võivad käsitleda temperatuuri tõusu, dielektrilist jõudlust, lühise katkemist, mehaanilist vastupidavust, sisekaare käitumist ja muid omadusi, kui see on asjakohane.
Dielektriline testimine
Dielektriliste testidega hinnatakse, kas isolatsioonisüsteem peab vastu määratud pingepingele. See võib hõlmata võimsuse sagedustaluvuse ja impulssidega seotud teste, olenevalt kohaldatavatest nõuetest.
Mehaaniline vastupidavuskatse
Mehaaniliste vastupidavustestidega hinnatakse, kas töömehhanism suudab sooritada vajaliku arvu lülitustoiminguid ilma lubamatu halvenemiseta.
Lühise testimine
Lühise tüübi testid võivad hinnata kaitselüliti võimet katkestada määratletud rikkevoolu tingimused. See on tervikliku katkestussüsteemi üks olulisemaid demonstratsioone.
Temperatuuri tõusu testimine
Temperatuuritõusu testimine kontrollib voolu kandvate komponentide termilist käitumist määratletud voolutingimustes. Tulemusele aitavad kaasa kontakttakistus, juhtme geomeetria, klemmid ja korpuse disain.
| Testi kategooria | Peamine eesmärk | Tüüpiline tõend |
|---|---|---|
| Rutiinne test | Kontrollige iga toodetud seadet | Rutiinse ülevaatuse ja testimise protokollid |
| Tüübi test | Kinnitage projekt kindlaksmääratud tingimustel | Tüübikatse aruanne või sertifikaat |
| Dielektriline test | Kontrollige isolatsiooni vastupidavust | Elektrikatsete protokoll |
| Mehaaniline vastupidavus | Kontrollige lülitusmehhanismi vastupidavust | Kestvustesti dokumentatsioon |
| Lühise test | Kontrollige rikke katkestamise võimet | Kohaldatav tüübikatsetusdokumentatsioon |
| Temperatuuri tõus | Hinnake pideva voolu soojuslikku käitumist | Soojusjõudluse testi rekord |
Katse ulatus on oluline
Katsesertifikaat tuleks kontekstis üle vaadata. Katsetatud pinge, vool, kaitselüliti konstruktsioon, mehhanism, isolatsioonisüsteem ja tarvikud peavad vastama tarnitavale konfiguratsioonile.
Ühe tootekonfiguratsiooniga seotud sertifikaati ei tohiks automaatselt eeldada, et see hõlmaks tootepere kõiki variatsioone.
Tehase ülevaatus
Kvaliteediprogrammid võivad hõlmata ka mõõtmete kontrollimist, vaakumi terviklikkuse kontrollimist, kontakttakistuse mõõtmist, mehaanilist ajastuse kontrolli, juhtahela kontrollimist ja visuaalset kontrolli.
Kohapealne kasutuselevõtt
Pärast paigaldamist tuleb kaitselüliti ja lülitusseadme komplekt vastavalt projekti protseduuridele kasutusele võtta. See võib hõlmata isolatsiooni testimist, kontakttakistuse mõõtmist, mehaanilise töö kontrollimist, kaitserelee testimist, juhtahelate kontrollimist, blokeeringu kontrollimist ja funktsionaalset testimist.
Mida peaks professionaalne tehniline spetsifikatsioon sisaldama?
Professionaalne spetsifikatsioon peaks andma inseneridele ja ostumeeskondadele piisavalt teavet õige kaitselüliti valimiseks enne, kui seadmed jõuavad tootmise või paigaldamiseni.
| Spetsifikatsiooniala | Määratletav teave | Miks see on oluline |
|---|---|---|
| Nimipinge | Süsteemi pinge ja seadmete nimiväärtus | Määratleb elektri- ja isolatsiooninõuded |
| Nimivool | Pideva voolu võime | Määratleb soojus- ja juhtmenõuded |
| Sagedus | 50 Hz, 60 Hz või määratud süsteemi sagedus | Tagab ühilduvuse elektrivõrguga |
| Katkestusvõime | Nõutav lühise katkestuse reiting | Määrab sobivuse veatasemele |
| Vastupidavus | Nõuded lühiajalisele ja tipptasemele vastupidavusele | Toetab konstruktsiooni- ja termiliste rikete toimimist |
| Isolatsioon | Isolatsiooni tase ja ehitus | Tagab dielektrilise sobivuse |
| Töömehhanism | Vedru, elektromagnetiline või määratletud alternatiiv | Määrab kontrolli ja mehaanilise käitumise |
| Juhtpinge | Väljalülitus-, sulgemis-, mootori- ja abiahela pinge | Tagab ühilduvuse juhtimissüsteemiga |
| Paigalduskorraldus | Fikseeritud, väljatõmmatav, vardale kinnitatav või muu paigutus | Tagab füüsilise ühilduvuse |
| Keskkond | Toas, väljas, temperatuur, kõrgus merepinnast, saaste | Sobitab toote kohatingimustega |
Alustage üherealise diagrammiga
Üherealine diagramm määratleb kaitselüliti asukoha elektrivõrgus. See näitab sissetulevaid ja väljuvaid sööte, trafosid, mootoreid, generaatoreid, siine, kaitsetsoone ja muid olulisi elemente.
Kaitselüliti spetsifikatsioon tuleks välja töötada sellest elektrilisest kontekstist.
Määrake kaitselüliti asend
Spetsifikatsioonis tuleks märkida, kas kaitselüliti on fikseeritud või väljatõmmatav, ning kirjeldada asjakohaseid asendi- ja blokeerimisnõudeid.
Määratlege esmased ühendused
Ühenduse geomeetria on eriti oluline lülitusseadmete integreerimiseks. Siini vahekaugus, kaabli otsad, klemmide suund ja faaside paigutus peaksid vastama paneeli konstruktsioonile.
Määratlege abifunktsioonid
Abikontaktid, väljalülitusmähised, sulgemismähised, alapinge vabastajad, mootori käitajad, mehaanilised näidikud ja kaugjuhtimisliidesed tuleks vajaduse korral selgelt loetletud.
Määratlege kaitsenõuded
Kaitse spetsifikatsioon peaks määratlema nõutavad relee funktsioonid, CT suhted, pinge sisendid, kui see on olemas, väljalülitusloogika, blokeeringud ja sideliidesed.
Määratlege keskkonnanõuded
Projekt peaks tuvastama, kas kaitselüliti töötab sise- või välistingimustes, ning esitama vajaduse korral asjakohast teavet temperatuuri, kõrguse, niiskuse, saaste, seismilise ja korrosiooni kohta.
Määratlege testimisnõuded
Tehniline dokument peaks määratlema kohaldatavad standardid, rutiinsed katsed, tüübikatsetuste ootused, kontrollinõuded ja kasutuselevõtu protseduurid.
- Määratlege elektrisüsteem:Määrake pinge, sagedus, võrgu konfiguratsioon ja maandus.
- Arvutage süsteemi veatingimused:Määrake kaitselüliti asukohas saadaolev lühisvool.
- Määratlege pidev koormus:Määrake nimivool ja eeldatavad töötingimused.
- Valige katkestuse arhitektuur:Kinnitage vaakumtehnoloogia ja kaitselüliti sobiv konfiguratsioon.
- Määrake töömehhanism:Määrake vajalik vedru või elektromagnetiline paigutus ja tööjärjestus.
- Määratlege kaitse:Koordineerivad CT-d, pingesisendid, releed, väljalülitusahelad ja blokeeringud.
- Määrake füüsiline paigaldus:Kinnitage fikseeritud või väljatõmmatav konstruktsioon, klemmid, mõõtmed ja kaabliliidesed.
- Vaadake üle saidi tingimused:Kinnitage temperatuur, niiskus, kõrgus merepinnast, reostus, korrosioon ja kokkupuude keskkonnaga.
- Määratlege testimine:Kinnitage kohaldatavad rutiini, tüübi, tehase, asukoha ja kasutuselevõtu testid.
- Kontrolli dokumentatsioon:Veenduge, et kõik joonised, sätted, spetsifikatsioonid ja sertifikaadid kirjeldaksid sama lõplikku konfiguratsiooni.
Mida peaksid ostjad enne kinnitamist nõudma?
- Üldine paigutusjoonis:Kinnitage üldmõõtmed, kinnitus, klemmide asendid ja hooldusvahed.
- Elektriskeem:Kinnitage väljalülitus-, sulgemis-, abi-, blokeerimis- ja juhtimisahelad.
- Nimesildi andmed:Kontrollige pinget, voolu, sagedust, katkestusvõimsust ja asjakohaseid nimiomadusi.
- Kaitse liides:Kontrollige CT, VT, relee, väljalülituse ja sideliideseid.
- Testi dokumentatsioon:Kinnitage tarnitud konstruktsiooni puhul kehtivate rutiinsete ja tüübikatsetuste dokumentide ulatust.
- Paigaldusinfo:Kinnitage tõstmise, transportimise, ühendamise, kasutuselevõtu ja hoolduse nõuded.
Üksikasjalik tehniline spetsifikatsioon vähendab ebaselgust inseneri-, ostu-, tootmis-, kasutuselevõtu- ja hooldusmeeskondade vahel. Samuti aitab see vältida liidese puuduva teabe põhjustatud hilisemaid muudatusi.
Korduma kippuvad küsimused
Mis on vaakumkaitselüliti põhifunktsioon?
See ühendab ja lahutab keskpinge elektriahelaid ning katkestab voolu kindlaksmääratud normaal- ja rikketingimustel. Katkestusprotsess toimub suletud vaakumkatkesti sees.
Miks kasutatakse elektrikaare katkestamiseks vaakumit?
Vaakum tagab kontrollitud dielektrilise keskkonna, milles kaare käitumine erineb õhu-, õli- või gaasikatkestusest. Pärast kontaktide eraldamist ja voolu nullimist suudab vaakumkatkesti oma kavandatud tingimustes kiiresti dielektrilise tugevuse taastada.
Mis on vaakumkatkestus?
Vaakumkatkesti on suletud kamber, mis sisaldab fikseeritud ja liikuvaid elektrikontakte ning sisemisi varjestuskomponente. Kaitselüliti avanemisel katkestab see tegeliku voolukatkestuse.
Mis vahe on kaitselülitil ja kontaktoril?
Kaitselüliti on ette nähtud rikkevoolu katkestamiseks oma nimivõimsuse piires ja kaitsefunktsioonide pakkumiseks. Kontaktor on üldiselt ette nähtud koormuste sagedaseks ümberlülitamiseks kindlaksmääratud töötingimustes ega ole tavaliselt ette nähtud täitma sama tõrketõrjefunktsiooni kui kaitselüliti.
Milliseid pingetasemeid saab vaakumkatkestuse tehnoloogia teenindada?
Vaakumkatkestusi kasutatakse laialdaselt keskpingeseadmetes. Konkreetseid tooteid saab kavandada pingeklassidele nagu 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV ja muudele määratletud nimiväärtustele, olenevalt tootja konstruktsioonist ja kohaldatavast standardist.
Miks on lühise katkestusvõime oluline?
Rike võib tekitada väga suure voolu. Kaitselüliti peab suutma katkestada määratud rikkevoolu süsteemi pingel ilma lubamatute riketeta. Nõutav reiting peaks põhinema tegelikul võrgu lühise arvutusel.
Mis on töömehhanismi roll?
Töömehhanism tagab kontaktide avamiseks ja sulgemiseks vajaliku mehaanilise liikumise. See juhib kontakti liikumist, kiirust, jõudu ja ajastust ning mõjutab seetõttu otseselt katkestusi ja sulgemist.
Kas vedrumehhanisme kasutatakse tavaliselt?
Jah. Keskpinge kaitselülitites kasutatakse laialdaselt vedruga käitatavaid mehhanisme. Nad salvestavad mehaanilist energiat ja vabastavad selle käsu korral avamise või sulgemise toimingu tegemiseks.
Kas saab kasutada ka elektromagnetilisi mehhanisme?
Jah. Teatud kaitselülitite konstruktsioonid kasutavad elektromagnetilisi töömehhanisme. Valik sõltub kaitselüliti arhitektuurist, juhtimisnõuetest, tööjärjestusest ja projekti spetsifikatsioonist.
Kas vaakumkaitselülitid on hooldusvabad?
Ei. Vaakumkatkesti on suletud, mis piirab hooldust katkestuskambris, kuid täielik kaitselüliti sisaldab siiski mehaanilisi mehhanisme, klemme, abikontakte, juhtimisahelaid, isolatsioonikonstruktsioone ja muid komponente, mis nõuavad asjakohast kontrolli ja hooldust.
Millist hooldust vajab töömehhanism?
Hooldus võib hõlmata mehaaniliste ühenduste, vedrude, laagrite, riivide, kinnitusdetailide, abilülitite, juhtjuhtmestiku ja määrimispunktide kontrollimist, kui see on ette nähtud. Täpne protseduur peaks järgima tootja hooldusdokumente ja seadme töökohustusi.
Mis vahe on sise- ja välistolmuimejatel?
Siseruumides kasutatavad tooted integreeritakse tavaliselt kaitstud jaotusseadmetesse või elektriruumidesse, samas kui välistooted on loodud vastu pidama vihmale, temperatuurimuutustele, päikesevalgusele, reostusele ja muudele keskkonnatingimustele. Elektrikatkestuse põhimõte võib olla sarnane, kuid korpuse ja isolatsiooni nõuded on erinevad.
Mis on väljavõetav kaitselüliti?
Väljatõmmatav kaitselüliti võib vastavalt seadme konstruktsioonile liikuda lülitusseadme määratletud mehaaniliste asendite vahel, nagu ühendatud, katse- ja isoleeritud asendid. See paigutus võib toetada hooldus- ja testimisprotseduure, säilitades samas määratletud blokeerimisfunktsioonid.
Kuidas kaitselüliti kaitsereleega töötab?
Relee võtab vastu elektrilisi mõõtmisi voolutrafodest ja vajaduse korral pingetrafodest. Kui relee tuvastab määratletud ebanormaalse seisundi, saadab see kaitselülitile väljalülitussignaali. Seejärel käivitab väljalülitusmähis mehhanismi kontaktide avamiseks.
Miks on voolutrafod olulised?
Voolutrafod pakuvad kaitseks ja mõõtmiseks skaleeritud voolusignaale. Nende suhe, täpsus, koormus ja ühenduse paigutus tuleb kooskõlastada kaitserelee ja üldise elektrisüsteemiga.
Miks kasutatakse vahel pingetrafosid koos kaitselülitiga?
Pingetrafod pakuvad mõõtmiseks, kaitseks, sünkroniseerimiseks ja juhtimiseks skaleeritud pingesignaale. Olenevalt rakendusest võib kaitserelee kasutada pingeteavet koos vooluteabega, et teha kindlaks, kas esineb rike või ebanormaalne tööseisund.
Mis on blokeerimise eesmärk?
Blokeerimine aitab vältida määratletud ohtlikke tööjadasid. Sõltuvalt jaotusseadme konstruktsioonist võib see piirata kaitselüliti liikumist, maanduslüliti tööd või sulgemistoiminguid, kuni nõutud tingimused on täidetud.
Milliseid standardeid seostatakse tavaliselt keskpinge kaitselülititega?
IEC 62271 on oluline standardite perekond, mis hõlmab kõrgepinge lülitus- ja juhtseadmeid. Kohaldatav osa sõltub seadme tüübist ja konstruktsioonist. Kehtida võivad ka riiklikud ja piirkondlikud nõuded.
Mis vahe on rutiinsel testimisel ja tüübitestil?
Valmistatud üksustel tehakse rutiinset testimist, et kontrollida vastavust asjakohastele tootmisnõuetele. Tüübikatsetusega hinnatakse projekti toimivust kindlaksmääratud katsetingimustes ja see viiakse tavaliselt läbi projekti valideerimise osana.
Millist tehnilist teavet tuleks kaitselüliti valimisel esitada?
Oluline teave hõlmab süsteemi pinget, nimivoolu, sagedust, lühise taset, isolatsiooninõudeid, paigalduskohta, fikseeritud või väljatõmmatavat konstruktsiooni, juhtimispinget, kaitsefunktsioone, abikontakte, klemmide paigutust, keskkonnatingimusi ning kohaldatavaid standardeid ja katseid.
Kas kaitselülitit saab kohandada konkreetse lülituskapi jaoks?
Olenevalt tooteperest võivad projektipõhised nõuded hõlmata paigaldusmõõtmeid, klemmide paigutust, juhtimispinget, abiahelaid, mehhanismi konfiguratsiooni, kaitseliideseid ja muid määratletud tehnilisi parameetreid. Kohandatud konfiguratsioone tuleks kontrollida kinnitatud tehniliste dokumentide kaudu.
Millistes tööstusharudes kasutatakse tavaliselt vaakumkatkestustehnoloogiat?
Rakenduste hulka kuuluvad kommunaalteenuste jaotus, alajaamad, tööstusettevõtted, kaevandused, taastuvenergia rajatised, ärihooned, transpordiinfrastruktuur, veepuhastus ja muud keskpinge elektripaigaldised.
Miks peaks kaitselüliti ja lülitusseade olema koos määratud?
Kaitselüliti peab sobima lülitusseadmega mehaaniliselt ja elektriliselt. Siini liidesed, kaabliühendused, juhtahelad, blokeeringud, kaitsesüsteemid, hooldusvahed ja keskkonnanõuded sõltuvad kõik paneeli täielikust konfiguratsioonist.
Kuidas saab parem kaitselüliti valik tugevdada keskpinge voolujaotust?
Keskpinge lülitusseadmed on üks peamisi liideseid elektrivõrgu ja ebanormaalsete tingimuste kontrollimise eest vastutava kaitsesüsteemi vahel. Kaitselüliti peab kandma pidevat koormusvoolu, töötama usaldusväärselt, katkestama määratletud rikkevoolud, taluma elektrilist ja mehaanilist pinget ning suhtlema täpselt ümbritseva juhtimisarhitektuuriga.
Vaakumkatkestus annab praktilise aluse paljudele nendele nõuetele. Suletud katkestus loob kaare kustutamiseks kontrollitud keskkonna ja toetab kompaktset lülitusseadme ehitust. Vaakum ise on aga vaid üks terviktoote element.
Kontaktsüsteem, varjestus, isolatsioonitoed, töömehhanism, klemmid, juhtimisahelad, abikontaktid ja korpus peavad kõik koos töötama. Mehaaniline järjepidevus on eriti oluline, kuna avamis- ja sulgemisliigutused määravad tingimused, mille korral katkestusseade oma funktsiooni täidab.
Elektri valik on sama oluline. Nimipinge ja vool annavad lähtepunkti, kuid lühisvool, isolatsioonitase, sagedus, temperatuuri tõus ja keskkonnatingimused määravad, kas konkreetne konfiguratsioon sobib tegelikule võrgule.
Kaitsesüsteem lisab veel ühe kihi. Voolutrafod, pingetrafod, releed, väljalülitusmähised, juhtimistoide, sideliidesed ja blokeeringud loovad ahela, mille kaudu elektrisüsteem tõrke tuvastab ja sellele reageerib.
Samuti loeb rakendus. Kommunaalalajaamade, tööstusrajatiste, taastuvenergia võrkude, kaevanduste, ärihoonete, transpordi infrastruktuuri ja kriitiliste rajatiste jaoks ei pruugi olla samad elektri- või keskkonnanõuded.
Testimine ja dokumentatsioon annavad lõpliku tehnilise aluse. Rutiinsed testid, tüübikatsetused, dielektrihinnangud, mehaanilise vastupidavuse testid, lühisetestid, temperatuuri tõusu hindamised, paigalduskontrollid ja kasutuselevõtu protseduurid peaksid kõik vastama seadme lõplikule konfiguratsioonile.
Õigesti määratudVaakumkaitselülitiei ole seega lihtsalt lülituskomponent. See on osa integreeritud keskpinge kaitsearhitektuurist, mis ühendab elektrikatkestuse, mehaanilise töö, anduri, juhtimise ja süsteemi ohutuse.
Kas vajate oma projekti jaoks keskpinge kaitselüliti konfiguratsiooni?
Comewilltoetab keskpinge lülituslahendusi kommunaal-, tööstus-, taastuvenergia-, kaubandus- ja infrastruktuurirakenduste jaoks koos konfiguratsioonidega, mis hõlmavad elektrilisi nimiväärtusi, töömehhanisme, kaitseliideseid, paigalduskorraldusi ja projektipõhiseid tehnilisi nõudeid. Rakenduse üksikasjade ja tehniliste arutelude jaoksvõtke meiega ühendust.
