24kV rõnga põhiseade SF6 gaasiisolatsiooniga lülitusseade

Hiina professionaalse tootjana soovib Comewill pakkuda teile kvaliteetset 24 kV rõngaga põhiseadme SF6 gaasiisolatsiooniga lülitusseadet, mis on loodud suure jõudlusega keskpinge jaotamiseks, sellel SF6 gaasiisolatsiooniga jaotusseadmel on robot-laserkeevitatud roostevabast terasest mahutid ja IP67 kaitse.

Saada päring

Tootekirjeldus

Kas otsite kvaliteetset 24 kV rõngaga põhiseadet SF6 gaasiisolatsiooniga lülitusseadet? Comewilli tehas pakub mitmekülgset modulaarset RMU lahendust. Kuni 24 kV nimipingega ja alla 0,25‰ lekkemääraga meie lülitusseadmed integreerivad vaakum/SF6 kaitselülitid ja 3-kohalised koormuslülitid.

Toote eelised

Robot-laserkeevitustehnoloogia: erinevalt käsitsi keevitamisest, mis on altid mikroskoopilistele lõhedele, on meie SF6 "turvapadjad" (gaasimahutid) suletud täppisrobootika abil. See tagab lekkemäära ≤0,25‰ aastas, ületades oluliselt standardnõudeid.

Pikk elektriline eluiga: Koormuslülitid: saavutage E3 tase, kõrgeim tase sagedaste lülitustoimingute jaoks.

Kaitselülitid: saavutage E2 tase, tagades tugeva lühise katkestuse ilma sagedase kontaktide vahetamiseta.

Vastupidavus keskkonnale: IP67 reitinguga on peamised kõrgepingekomponendid täielikult kaitstud tolmu ja ajutise vette kastmise eest, mistõttu on 24 kV rõngaspõhiseadme SF6 gaasiisolatsiooniga lülitusseade ideaalne niiskete rannikualade või tolmuste tööstusettevõtete jaoks.

Kasutusohutus: gaasirõhk on rangelt piiratud 1,4 baariga ja 3-punktiline koormuslüliti disain tagab selge "suletud-avatud-maa" positsioneerimise, mis on täielikult kinnitatud tüübikatsetuste aruannetega.

Toote parameetrid:

*SF6 isolatsioonirõnga põhiseade
*Sisekeskpinge jaotusseade
*Niminaalne pinge: 3,3kV, 6kV, 10kV, 11kV, 12,5kV, 13,8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40,5kV.
*Põrandal seismine
*Aastane lekkemäär ≤0,25‰ aastas
*SF6 gaasi rõhk 20 ℃ juures on 0,4 baari (suhteline rõhk)
*Standard: IEC, ANSI, GB

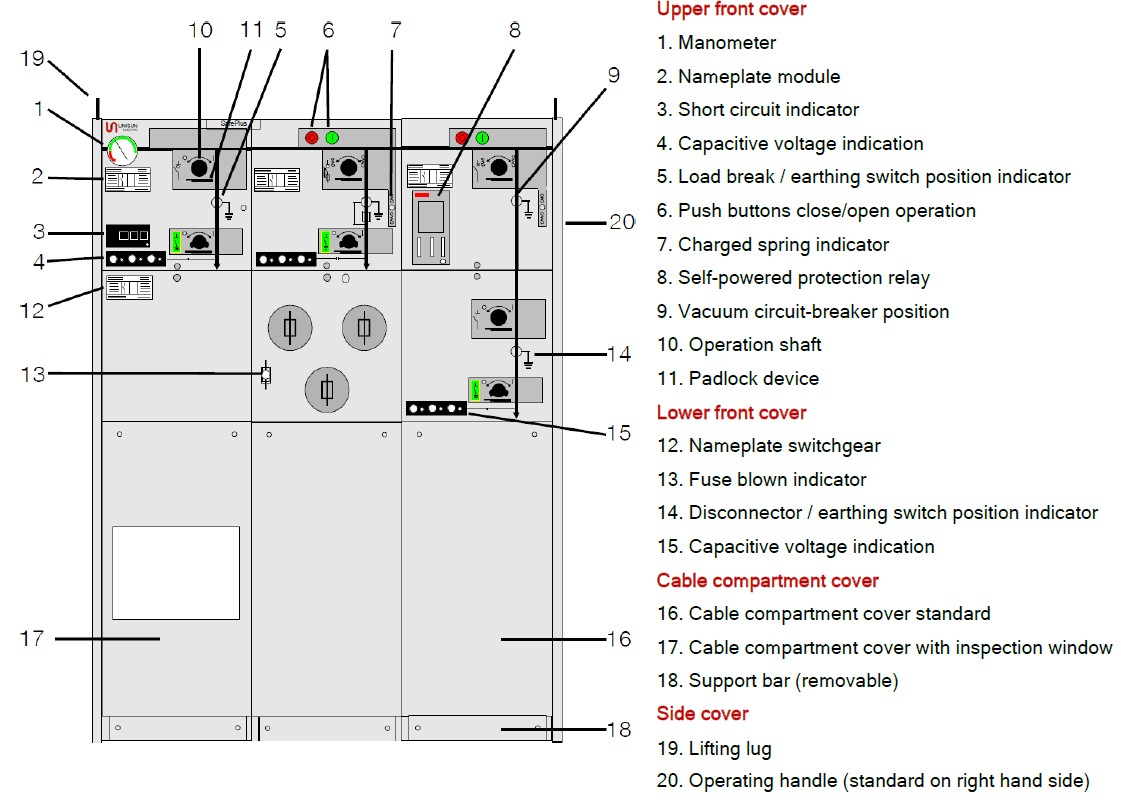

Väliskoost

C-kapi tehniline kuupäev

Nimipinge	kV	12	17,5	24	36
Toitesageduse taluvuspinge	kV	281)	38	50	70
Impulsitaluvuse pinge	kV	95	95	125	170
Tavaline nimivool	A	630	630	630	630
Katkestusvõimed:
- aktiivne koormus	A	630	630	630	630
- suletud ahel	A	650	650	650	630
– laadimine juhtmevabalt	A	140	140	140	20
- maandusrike	A	205	160	160	60
– maanduskaabli laadimine	A	117	91	91	35
Võimsuse tegemine	kA	62.5	52.5	52.5	50
Lühiajaline vool 3 sek.	kA	25	21	21	20
Mehaaniliste toimingute arv	1000 sulgemise / avamise käsiraamat
Maanduslüliti
Nimipinge	kV	12	17,5	24	36
Toitesageduse taluvuspinge	kV	281)	38	50	70
Impulsitaluvuse pinge	kV	95	95	125	170
Võimsuse tegemine	kA	62.5	50	50	50
Lühiajaline vool 3 sek.	kA	25	21	21	20
Mehaaniliste toimingute arv	1000 sulgemise / avamise käsiraamat

Saadaval 42kV toitesagedusega, mis talub pinget

F-kapi tehniline kuupäev

Lahtilüliti
Nimipinge	kV	12	17,5	24	36
Toitesageduse taluvuspinge	kV	282)	38	50	70
Impulsitaluvuse pinge	kV	95	95	125	170
Tavaline nimivool	A	200	200	200	630
Katkestusvõimed:
– koormuseta trafo	A	20	20	20	630
Võimsuse tegemine	kA	1)	1)	1)	50
Mehaaniliste toimingute arv	1000 sulgemise / avamise käsiraamat
Maanduslüliti
Nimipinge	kV	12	17,5	24	36
Toitesageduse taluvuspinge	kV	282)	38	50	70
Impulsitaluvuse pinge	kV	95	95	125	170
Võimsuse tegemine	kA	12.5	12.5	12.5	50
Lühiajaline vool 1 sek.	kA	5	5	5	20
Mehaaniliste toimingute arv	1000 sulgemise / avamise käsiraamat

1) Piiratud kõrgepinge kaitsmeühendustega
2) Saadaval 42 kV toitesagedusega, mis talub pinget

V-kapi tehniline kuupäev

Lahtilüliti
Nimipinge	kV	12	17,5	24	36
Toitesageduse taluvuspinge	kV	281)	38	50	70
Impulsitaluvuse pinge	kV	95	95	125	170
Tavaline nimivool	A	200/6302)
Katkestusvõimed:
– lühise katkestusvool	kA	21	16	16	20
Võimsuse tegemine	kA	52.5	40	40	50
Lühiajaline vool 3 sek. 3)	kA	21	16	16	20
Mehaaniliste toimingute arv	2000 sulgemise / avamise käsiraamat
Toimingute järjekord	O – 3 min – CO – 3 min – CO
Maanduslüliti allavoolu
Nimipinge	kV	12	17,5	24	36
Toitesageduse taluvuspinge	kV	281)	38	50	70
Impulsitaluvuse pinge	kV	95	95	125	170
Võimsuse tegemine	kA	52.5	40	40	50
Lühiajaline vool 3 sek.	kA	21	16	16	20
Mehaaniliste toimingute arv	1000 sulgemise / avamise käsiraamat

1)         Saadaval 42 kV toitesagedusega, mis talub pinget
2)         Sõltub kasutatud puksi tüübist
3)         Liides A – 12,5kA/1s, liides B – 16kA/1s

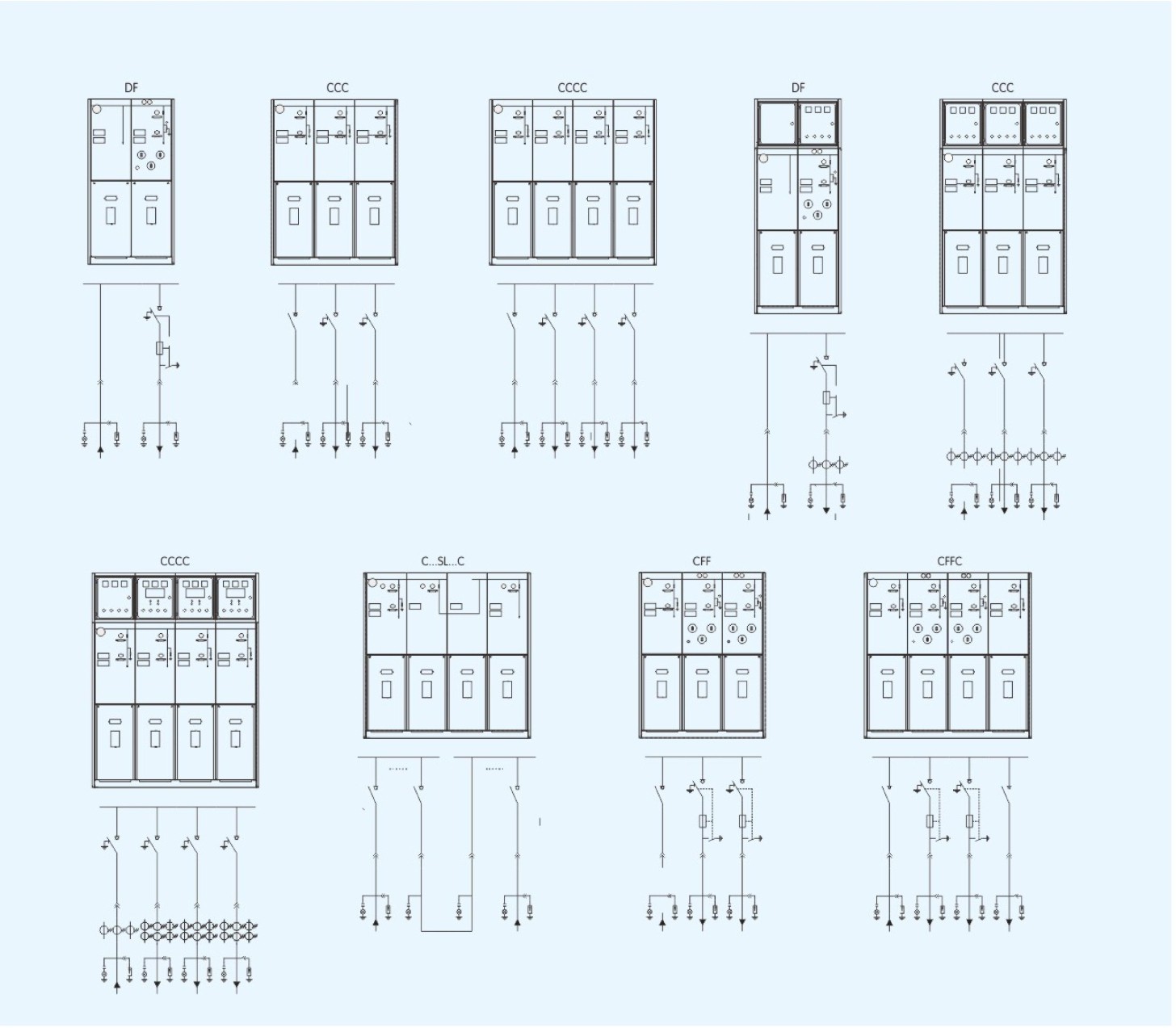

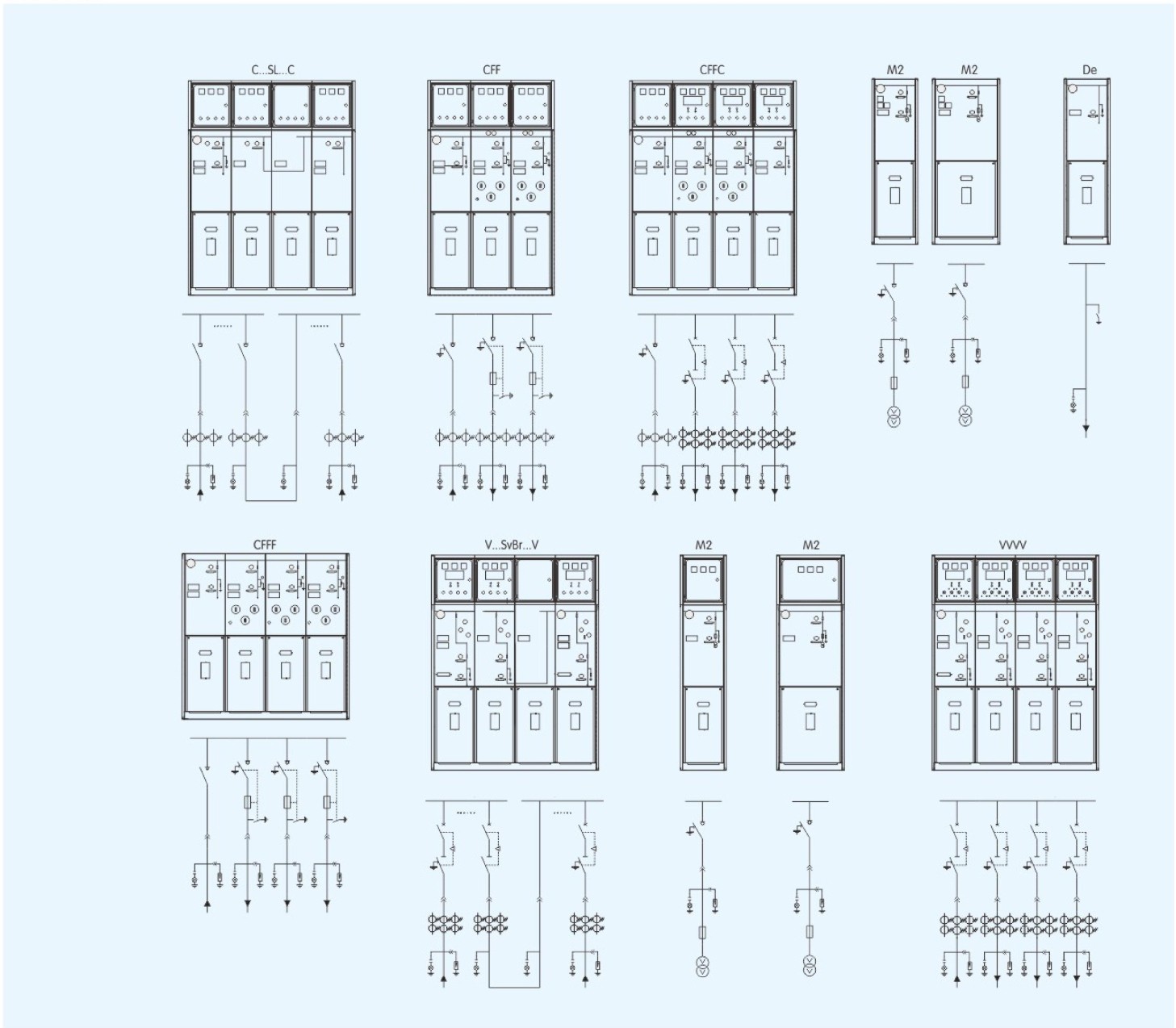

Infrastruktuuri diagramm

KKK

Q1: Mis on teie RMU-seeria maksimaalne nimipinge?

V: Kuigi meie lipulaevmudel on 24 kV seade, hõlmab meie valik 3,3 kV kuni 40,5 kV, et vastata erinevatele rahvusvahelistele võrgunõuetele.

K2: Kas ma saan valida vaakum- ja SF6-kaitselülitite vahel?

V: Jah. Meie V-kapis pakume mõlemat võimalust. Vaakumkaitselüliteid eelistatakse sageli nende vähese hoolduse tõttu, samas kui SF6 kaitselüliteid on saadaval konkreetse koormuse ja keskkonnavajaduste põhjal.

Q3: Kuidas tagate, et gaasirõhk on ohutu?

V: Me kasutame suhtelist rõhku 0,4 baari (temperatuuril 20 °C) ja maksimaalselt 1,4 baari. Iga üksus sisaldab manomeetrit koos abikontaktidega kaugseire ja häirete jaoks.

Q4: Kas seadmed sobivad karmides välistingimustes?

V: Jah. Kui RMU on sisekujundus, siis tuuma SF6 paagil on IP67 reiting. Korralikus välikioskis (kompaktalajaamas) majutades õitseb see kõrge õhuniiskuse või saastega piirkondades.
