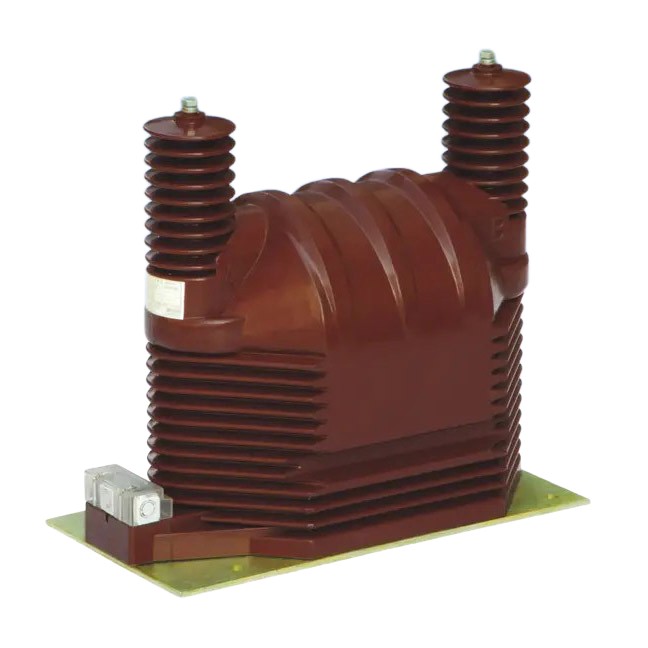

Hiina professionaalse tootja Comewill kvaliteetsed JDZ9-35Q pingetrafod, mis on valmistatud kõrgeima riiuliga isolatsioonimaterjalidest, on kompaktse, kuid vastupidava disainiga. See tähendab, et need peavad mehaaniliselt hästi vastu ja pakuvad tugevat elektriisolatsiooni – vastupidavusega ei koonerdata. Igal mudelil on ka oma eripära: JDZ9-35Q talub niiskust nagu proff, seega sobib see ideaalselt niisketesse või märgadesse kohtadesse. JDZ9-35G seevastu on varustatud tugeva ülepingekaitsega – see hoiab teie elektrisüsteemi ootamatute pingetõusude eest kaitstuna.
Olenemata sellest, kas kasutate JDZ9-35Q pingetrafosid alajaamades, tööstusettevõtetes või elektrijaotusvõrkudes, tagavad mõlemad mudelid järjepidevad ja täpsed pingemõõtmised pikema aja jooksul. Need ei tee mitte ainult tööd, vaid muudavad teie elektrisüsteemi ohutumaks ja tõhusamaks.
Nimipinge: 35kV (primaarpool)
Nimetatud teisendussuhe: 35000/100 V (mõned mudelid toetavad mitme mähise konfiguratsiooni)
Täpsustase: 0,2, 0,5, 1,0, 3,0, 6P (mõned mudelid toetavad kombinatsiooni taset, näiteks 0,2/0,5/6P)
Nimiisolatsioonitase: 40,5/95/200 kV (mõned mudelid on 42/95/185 kV)
Maksimaalne väljund: 1000 VA (mõned mudelid võivad ulatuda kuni 2000 VA)
Täielikult suletud epoksüvaiguvalu, reostus- ja niiskuskindel, sobib troopilistesse piirkondadesse.
Põhjaplaadi paigaldus, kompaktne suurus, toetab paigaldamist igas suunas.
Sekundaarne väljundklemmikarp võib juhtida juhtmeid mitmes suunas ja sellel on vargusvastane disain.
Energia mõõtmine, pinge jälgimine ja releekaitse elektrisüsteemis.
JDZ9-35Q pingetrafot saab paigaldada ka KYN-35 tüüpi ja muudesse kõrgepinge lülitusseadmetesse.

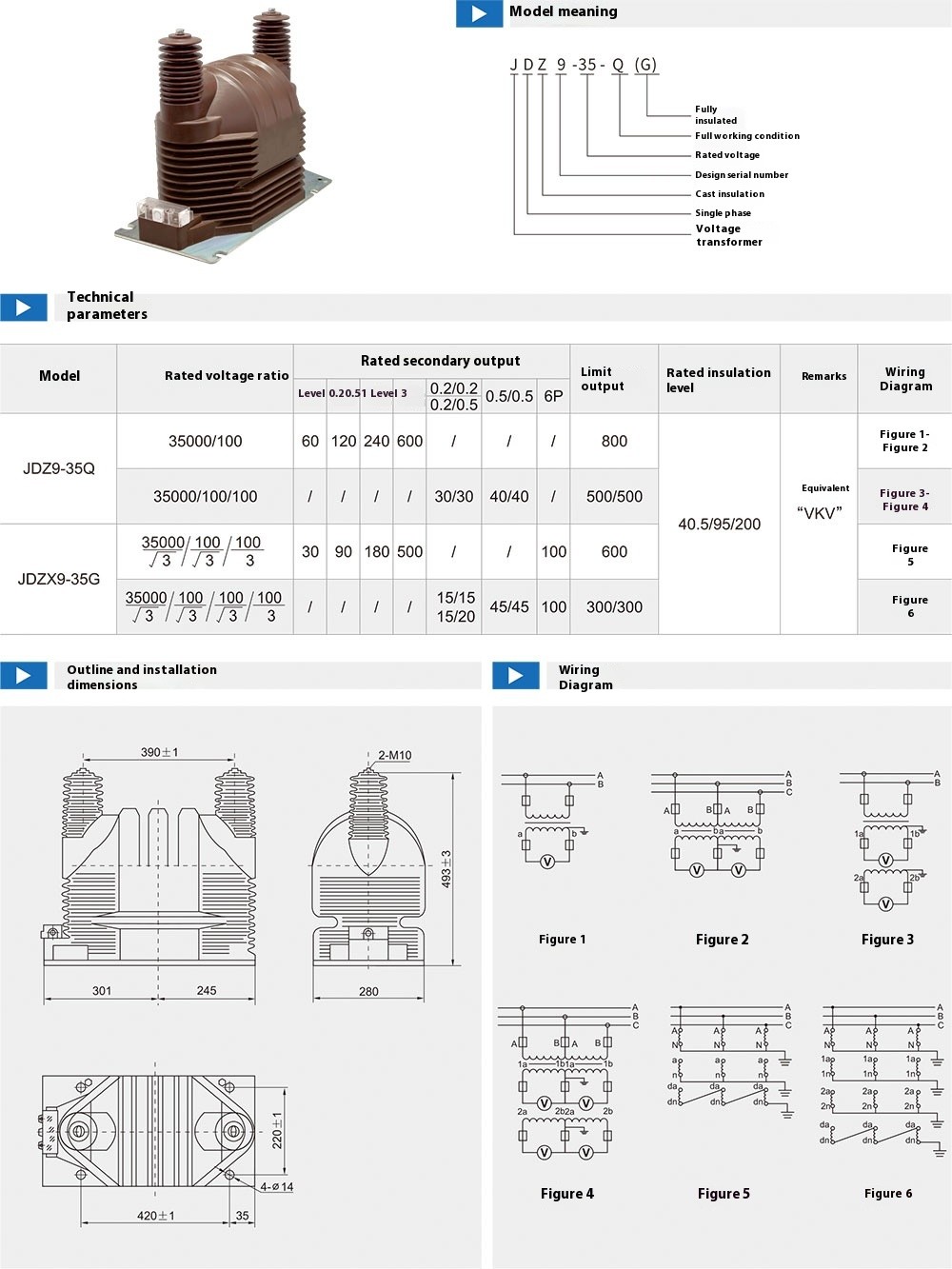

| Tüüp | pinge suhe (kV) | Nimiväljund (VA) | Maksimaalne väljund (VA) | isolatsioonitase (kV) | Ühendusskeem | |||||||
| 0.2 | 0.5 | 1 | 3 | 0,2/0,2 | 0,2/0,5 | 0,5/0,5 | 6P(3P) | |||||
| JDZ9-35 | 35/0,1 | 60 | 120 | 240 | 600 | / | / | / | / | 800 |
|
Joonis 1-2 |
| 35/0,1/0,1 | / | / | / | / | 30/30 | 30/30 | 40/0 | / | 500/500 | 40,5/95/200 | Joonis 3-4 | |
| JDZ9-35 | 35/ 0,1/0,1✓3 /✓3/3 | 30 | 90 | 180 | 500 | / | / | / | 100 | 600 | Joonis 5 | |
| 35 /0,1/0,1/0,1✓3/✓3/✓3/ 3 | / | / | / | / | 15/15 | 15/20 | 45/5 | 100 | 300/300 | Joonis 6 | ||
