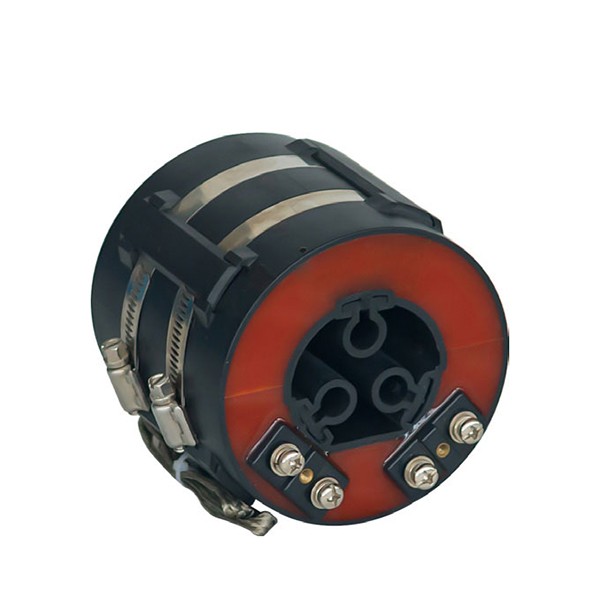

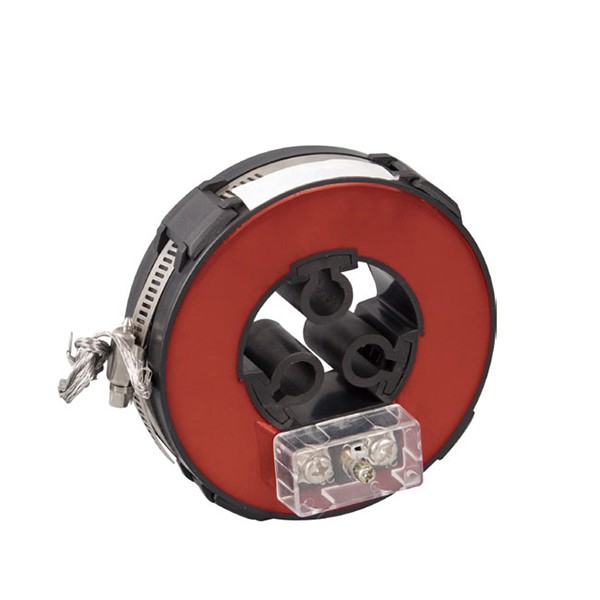

Voolutrafo LMZK-10

Comewill kui juhtiv Hiina tootja ja tarnija pakub teile voolutrafot LMZK-10, mis pakub põhilisi eeliseid, sealhulgas kompaktne suurus, eemaldatav südamik hõlpsaks paigaldamiseks ja ülitäpne mõõtmine imporditud räniterasest. See on spetsiaalselt ette nähtud 10 kV kompaktsete jaotusseadmete jaoks.

Sellel LMZK-10 voolutrafol on peamised eelised, nagu väike suurus, kerge kaal, lülitatav ja lihtne paigaldamine, ning see sobib laialdaselt kompaktsete täielikult isoleeritud rõngasvõrgu jaotusseadmete hankimiseks. See sobib eriti hästi kombineerimiseks kaugterminalseadmetega nagu RTU ja FTU, et moodustada diskreetimisüksus, pakkudes terviklikku lahendust ja andmetuge kogu süsteemile. Pärast hankimist ja paigaldamist ei ole vaja esialgset juhtmestikku muuta. Seda saab paigaldada otse ühendatud sissetulevatele ja väljuvatele kaablitele, muutes töö lihtsaks ja kiireks, vähendades oluliselt inseneripaigalduse kulusid. Praegu on seda laialdaselt kasutatud kompaktsetes täielikult isoleeritud võrkude jaotusseadmetes, nagu SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS jne, ning see sobib ka kombineeritud alajaamade, kaablijaotuskarpide ja muude seadmete hankimiseks ja toetamiseks.

Südamiku materjalide ja protsesside osas kasutab voolutrafo LMZK-10 magnetmaterjalina kvaliteetseid imporditud suure läbilaskvusega räniterasest lehti, millel on eemaldatavate raudsüdamike omadused ja väikesed magnetahela kaod. Vaik on vaakumvalatud leegiaeglustava plastkesta sees, millel on suurepärane niiskuskindlus, stabiilne jõudlus ja puudub vajadus hilisemaks hoolduseks, mis vastab pikaajalise kasutamise kulutasuvusnõuetele. Paigaldamise ajal kinnitage kaks poolringikujulist rõngast faasidega eraldatud kaabli külge ja kinnitage need klambritega, et need sulanduksid sujuvalt kaabliga, luues kauni ja kooskõlastatud välimuse. Toode sobib 10KV kaablite hankimiseks spetsifikatsioonidega vahemikus 35mm ² kuni 400mm ². Klamber on valmistatud kvaliteetsest roostevabast terasest materjalist, mis on vastupidav ja töökindel. Kasutamise ajal ei teki pöörisvoolu, mis tagab seadme ohutu töö.

Tehnilised nõuded töö- ja paigalduskeskkonnale-voolutrafo LMZK-10

Koormuse poole võimsustegur peab vastama COS-ile φ=0,8 (näitab hüstereesi karakteristikuid).
Nimisekundaarvoolu saab valida 5A või 1A spetsifikatsioonide hulgast, et see vastaks erinevate toitesüsteemide vajadustele.
Keskkonnatemperatuuri vahemik: alumine piir on -5 ℃, ülemine piir on 40 ℃ ja ööpäevane keskmine temperatuur ei tohi ületada 30 ℃.
Nimetatud töösagedus toetab kahte üldlevinud standardit: 50Hz või 60Hz.
Seadme paigalduskõrgus peaks olema 1000 meetrit või alla selle.
Saastetase vastab II taseme standardile ja sobib tavapärastesse tööstuskeskkondadesse.

Toote tootmine ja kontrollimine järgib rangelt riiklikke standardeid GB20840.1 ja GB20840.2.

TEHNILISED ANDMED

LMZK1

LMZK2

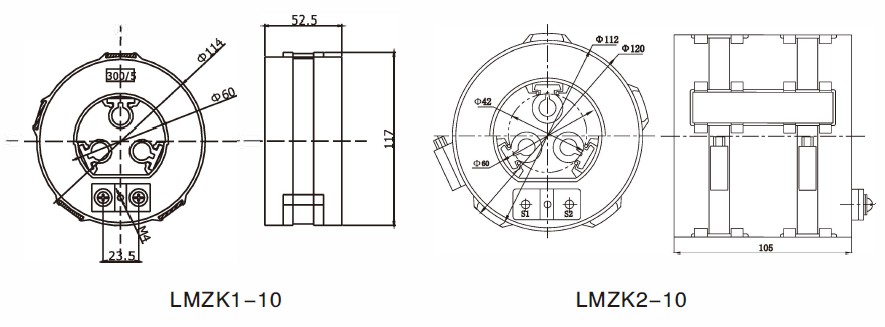

Kontuuri mõõde
