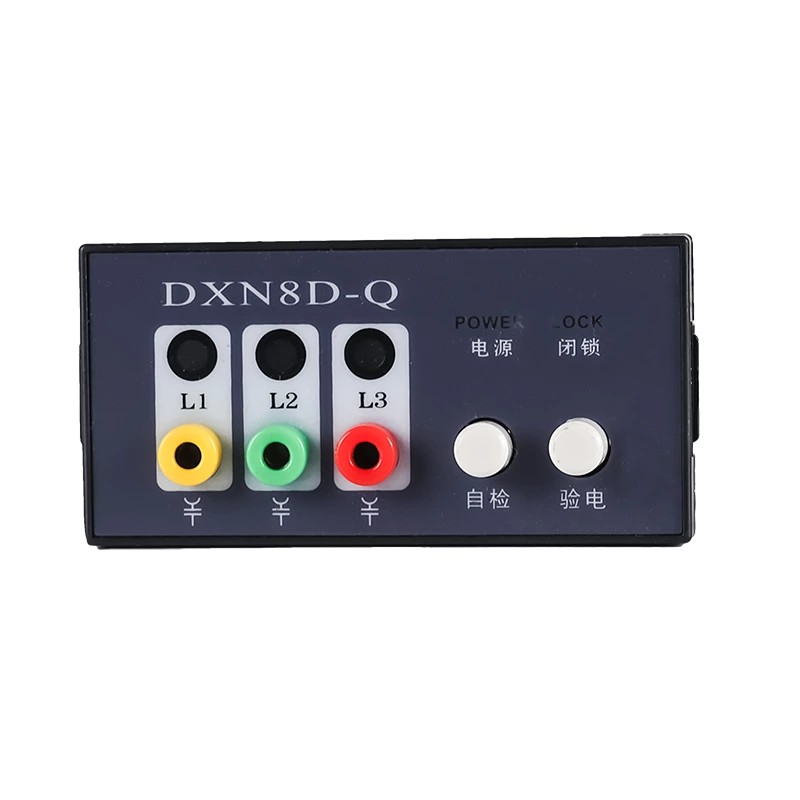

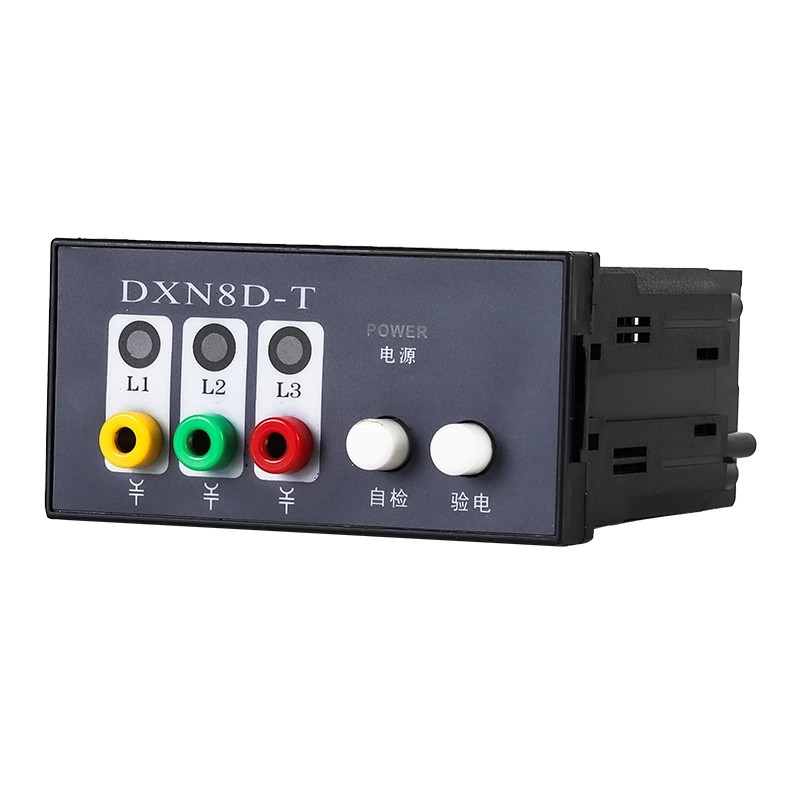

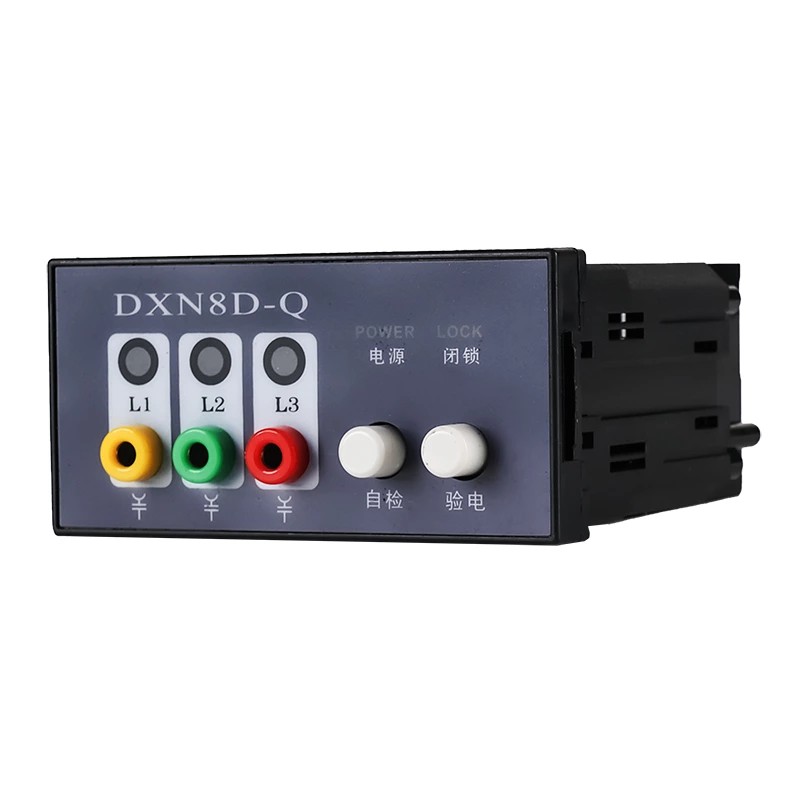

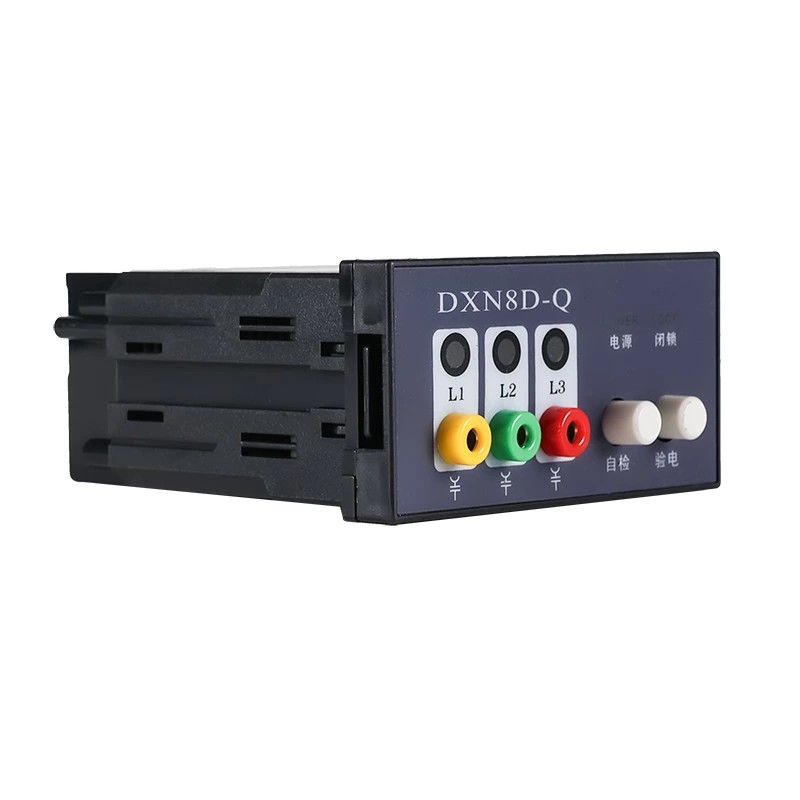

Siseruumides kasutatav kõrgepinge reaalajas kuvaseade DXN8-Q/T tüüp

Comewilli tehase siseruumides töötav kõrgepingeline reaalajas kuvaseade DXN8-Q/T Type pakub praktilist ohutusuuendust kõrgepingekeskkondade jaoks, mida toetavad tõestatud välirakendused ja tehniline valideerimine. Seade võimaldab koheselt visuaalselt kinnitada pingeseisundit, vältides samal ajal ohtlikke toiminguid automaatse lukustamise kaudu.

Mis on DXN8-Q/T tüüpi siseruumide kõrgepinge reaalajas kuvaseade?

Siseruumide kõrgepinge reaalajas kuvaseade DXN8-Q/T Type on kahefunktsiooniline ohutusseade, mis ühendab pinge indikaatori ja mehaanilise lukustuskaitse. Mõeldud siseruumides kasutatavate 6–40 kV jaotusseadmete jaoks, kasutab see kontaktivaba elektrivälja anduri tehnoloogiat, et tuvastada pinge olemasolu ja anda koheseid visuaalseid hoiatusi, vältides samal ajal volitamata või ohtlikku juurdepääsu pingestatud seadmetele.

Põhifunktsioonid:

1. Kahekordne ohutuskaitsemehhanism

Ere LED vilkuv näitab selgelt pingestatud kõrgepinge olekut

Automaatne lukustus takistab lülitusseadmete uste avamist pinge all

Kohene vabastamine, kui pinge eemaldatakse

Kõrvaldab väärkasutamise ja elektrilöögi ohu

2. Kontaktivaba tuvastustehnoloogia

Elektrivälja sidumise põhimõte tagab ohutu tuvastamise

Puudub otsene kokkupuude pingestatud osadega

Parandab ohutust ja pikendab seadme eluiga

3. Vastupidav tööstusdisain

Leegiaeglustav ABS-korpus

Vastupidav tolmule, niiskusele ja temperatuurikõikumistele

Pikk kasutusiga 8-10 aastat ilma hoolduseta

4. Kiire ja standardne paigaldus

Eelpuuritud kinnitusavad

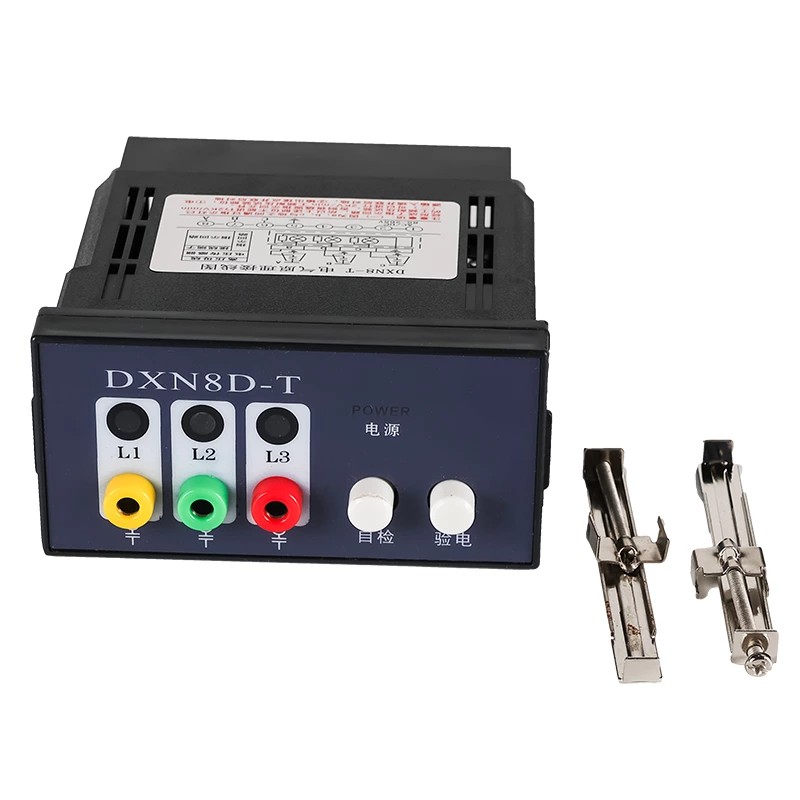

Kaasas täielik tarvikute komplekt

Pole vaja spetsiaalseid tööriistu ega keerulist seadistust

Installimine lõpetati mõne minutiga

5. Veaindikatsiooni võimalus

Tuvastab ühefaasilise maanduse rikkeid

Veafaasi indikaator lülitub automaatselt välja

Kiirendab tõrkeotsingut ja vähendab seisakuaega

Tööpõhimõte

Elektrivälja andur → Signaali teisendamine → LED-hoiatus → Blokeering → Veaindikatsioon

Comewilli siseruumides töötav kõrgepingeline reaalajas kuvaseade (mudel DXN8-Q/T) kasutab elektrivälja sidumise ja kontaktivaba tuvastustehnoloogiat, et ohutult ja pidevalt jälgida 6–40 kV seadmete pingelist olekut reaalajas. Seadmes on kolm sõltumatut sisemist andurit, mis vastavad vastavalt A-, B- ja C-faasi siinidele; need andurid genereerivad signaale, tuvastades kõrgepinge elektrivälja ja edastavad need kuvamoodulile.

Kui seadmed on pinge all, vilguvad LED-indikaatorid ja mehaaniline blokeerimismehhanism lukustab samaaegselt ja automaatselt lülitusseadme kapi ukse. Pinge eemaldamisel lülituvad indikaatorid välja ja blokeerimismehhanism lülitub automaatselt välja – saavutades seeläbi intuitiivse kombinatsiooni reaalajas oleku indikatsioonist ja blokeeringupõhisest väärkasutusvastasest kaitsest. Ühefaasilise maandusrike korral kustub rikkefaasi indikaator, ülejäänud kahe faasi indikaatorid jätkavad vilkumist, hõlbustades rikke kiiret lokaliseerimist kohapeal.

Rakendused

DXN8/QT tüüpi kasutatakse laialdaselt siseruumides kõrgepinge jaotussüsteemides, sealhulgas:

Keskpinge jaotusseade (6–40 kV)

Sissetulevad siinisüsteemid

Kaitselülitid ja juhtkapid

Trafode paigaldus

Kõrgepinge harukarbid ja reaktorid

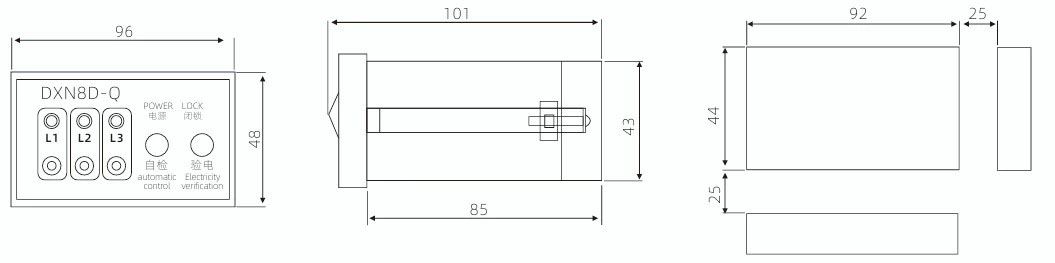

Kuju ja ava suurus

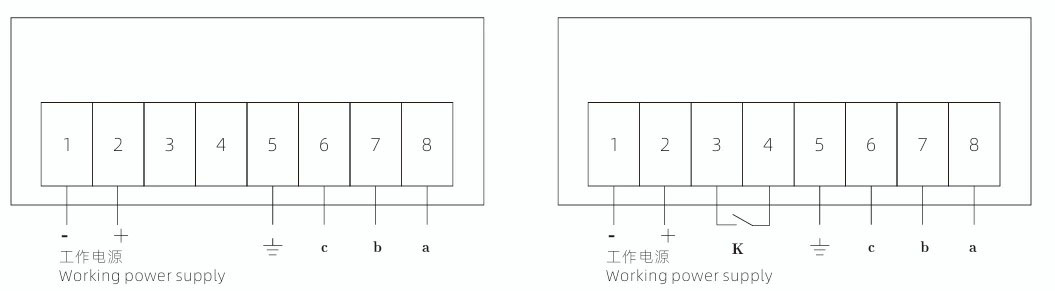

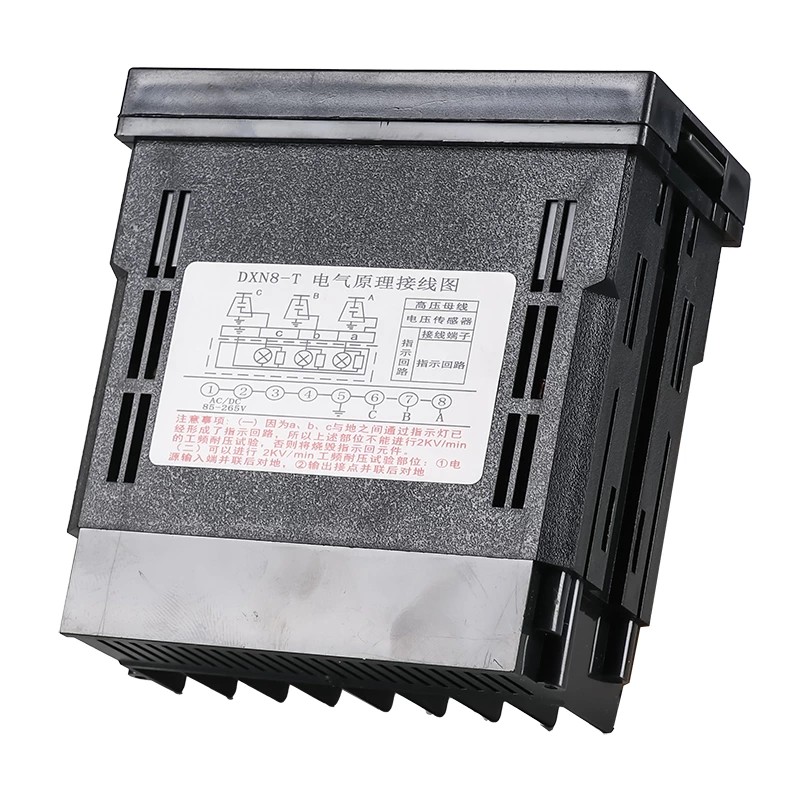

Tagantvaade ühendusskeem
