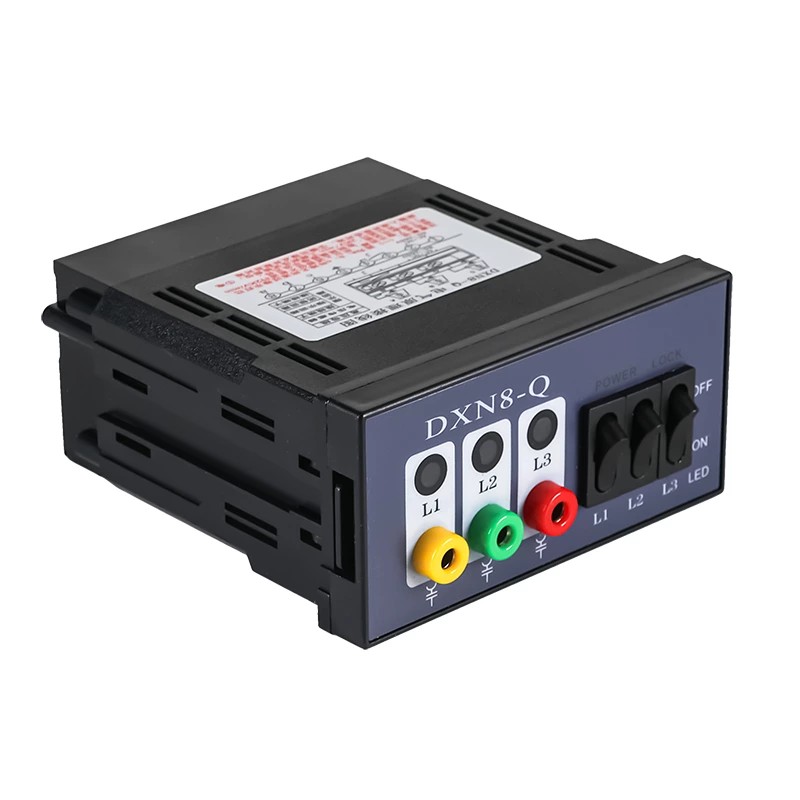

Siseruumide kõrgepinge reaalajas kuvaseadme DXN8-T/Q blokeeringu tüüp

Hiina professionaalse tootjana soovib Comewill pakkuda teile kvaliteetset siseruumides kasutatavat kõrgepingeekraani DXN8-T/Q blokeerimisseadet, mis on ette nähtud paigaldamiseks otse siseruumides asuvatele kõrgepingeseadmetele ja mille ainus ülesanne on anda teile ühe pilguga teada, kas käigukast jookseb elektrit. Kohapealsete elektrikute ja hooldusmeeskonna jaoks säästab see nii palju probleeme – ei pea enam nende tüütute ja aeganõudvate tuvastamistoimingutega jamama. See annab koheselt üliselged ohutusjuhised, mis tõepoolest vähendab elektrilöögi ohtu, mis tuleneb seadme valest hinnangust, kas seade on pinge all.

Põhifunktsioonid:

Ülimalt intuitiivne hoiatusefekt: kui seadmed kannavad kõrget pinget, vilguvad LED-tuled ekraaniaknas tõeliselt eredalt – see on nagu suur pilkupüüdev meeldetuletus, mis ütleb: „Kõrgepinge otse, ära tule lähedale!”. Kui pinget pole, läheb ekraan täiesti pimedaks, valgus puudub. Ei mingeid segaseid signaale, nii et saate sekundi murdosa jooksul aru, et see on ohutu, isegi mõne sammu kaugusel. Kasutame spetsiaalselt suure eredusega LED-e, nii et neid on lihtne märgata isegi nendes heledates ja hästi valgustatud elektriruumides.

Kohapeal kasutamiseks piisavalt vastupidav ja töökindel: kest on valmistatud tööstusliku leegiaeglustavast ABS-plastikust. See kraam saab hakkama mitmekordse teisaldamise ja paigaldamisega – see ei kriimustu kergesti ja võib siin-seal veidi põrutada. Kõige tähtsam on see, et see on tipptasemel isolaator, nii et see hoiab elektrivälju kontrolli all ja hoiab ära juhuslikud šokid. Isegi elektriruumides, mis on tolmused, veidi niisked või suure temperatuurikõikumisega, töötab see ühtlaselt kivina, ilma tõrgeteta.

Paigaldamine on imelihtne: indikaatoril on eelnevalt puuritud standardsed augud, nii et te ei pea kohapeal mõõtma ja puurima – säästab palju aega. Samuti viskame komplekti täiskomplekti paigaldusosi: kruvid, tihendid, kõik vajalik. Kohapealsed meeskonnad ei vaja eritööriistu ega keerukat silumistööd. Nad saavad selle korda teha ja kasutusvalmis vaid paari minutiga, mis vähendab ka tööjõukulusid.

Tüüpilised paigalduskohad

See siseruumides kasutatava kõrgepinge reaalajas kuvaseade DXN8-T/Q blokeeringutüüp paigaldatakse peamiselt siseruumide elektrisüsteemide võtmepositsioonidesse, kus peate selgelt nägema, kas midagi on pinge all. See sobib enamiku põhiseadmetega kõrgepinge jaotusseadmetes, täpsemalt:
Sissetulevad siinid (voolujaotuse alguspunkt, vajab stabiilse toiteallika tagamiseks pingeseisundi ööpäevaringset jälgimist)
Kaitselülitid (peamised juhtkomponendid – enne mis tahes hooldustööde tegemist peate kindlasti veenduma, et see on ohutu ja see indikaator annab teile selle kohe teada)
Peamised trafod (peamised võimsuse muundamise seadmed, vajavad pidevat pinge indikaatorit, et jälgida oma tööolekut)
Lülituskapid (sagedase töö ja hooldusega alad – selgete ohutusjuhiste olemasolu on töötajate ohust eemal hoidmiseks ülioluline)
Muud siseruumides kasutatavad kõrgepingeelektriseadmed (nagu kõrgepinge harukarbid, kõrgepingereaktorid jne)

Tööpõhimõte

Indoor High-Voltage Live Display Device DXN8-T/Q Interlock Type töötab elektrivälja sidumise põhimõttel – lihtsamalt öeldes kasutab see töötamiseks kõrgepinge elektrivälja ja sisseehitatud andurit. See kasutab induktiivset mittekontaktset proovivõttu, nii et see suudab tuvastada pingeseisundi ja näidata seda ohutust kaugusest. Erinevalt vanamoodsatest kontakttüüpi detektoritest ei puuduta see kunagi kõrgepinge all olevaid osi otse. See ei ole mitte ainult hea seadme eluea pikendamiseks, vaid muudab selle ka kohapeal töötavatele inimestele üliturvaliseks.

Jaotame tööprotsessi samm-sammult, kena ja hõlpsasti arusaadav:
Seadme sees on kolm sõltumatut anduriüksust. Iga seade on ühendatud vastavalt kõrgepingesüsteemi kolmefaasiliste siinidega A, B, C. Nii saame tuvastada kõigi kolme faasi pingestatuse ilma ühtegi vahele jätmata – kaitses pole pimealasid.

Paigaldamisel tuleb kolm andurit seadistada rangelt kooskõlas riiklike elektriohutusstandarditega. Need ei puuduta üldse kõrgepinge all olevaid osi ja hoiavad piisavat ohutuskaugust. See välistab täielikult elektrilekke või lühise ohu, muutes paigaldamise ja kasutamise täiesti ohutuks.

Kui kõrgepingeseadmed on pinge all, püüavad andurid kinni pinge all olevate osade poolt kiiratava elektrivälja signaali. Anduri sees muundatakse see signaal stabiilseks elektrisignaaliks, mis edastatakse seejärel kuvari toitemoodulisse.

Kui toitemoodul selle kehtiva signaali saab, hakkavad ekraanil vilkuma kolmefaasilised indikaatortuled, mis näitab selgelt, et kõrgepingeseade on pingestatud. Kui elektrivälja signaali ei tuvastata (st pole pinget), kustuvad märgutuled, andes selge ohutu signaali.

Vea indikatsiooni funktsioon

Lisaks pingeseisundi kuvamise põhifunktsioonile aitab see DXN8-T/Q DXN8-T/Q-blokeeringuga siseruumides kasutatav reaalajas kuvaseade ka rikete diagnoosimisel – see on kohapealsetele hooldusmeeskondadele ülikasulik:

Tuvastab ühefaasilisi maandusvigu

Vea faas indikaatoriks OFF

Tavalised faasid kuni indikaatorite vilgumiseni

Võimaldab rikke kiiret tuvastamist ilma lisatööriistadeta

Vähendab seisakuid ja hoolduskulusid

Toote eelised ja väärtus

1. Parem ohutus

Vahetu visuaalne hoiatus

Hoiab ära pingestatud seadmete väärhinnangu

2. Madalad hoolduskulud

Lihtne struktuur, madal rikete määr

Kasutusiga 8-10 aastat

Hooldusvaba töö

3. Tugev ühilduvus

Sobib enamiku siseruumide HV-süsteemide jaoks

Ühildub erinevate seadmete kaubamärkidega

Lihtsustab hankeid

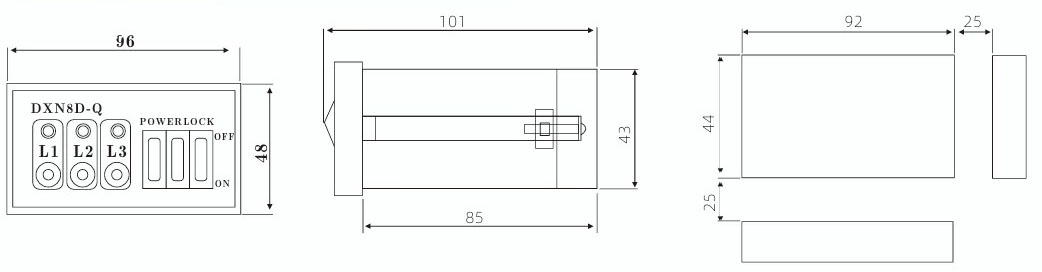

Kuju ja ava suurus

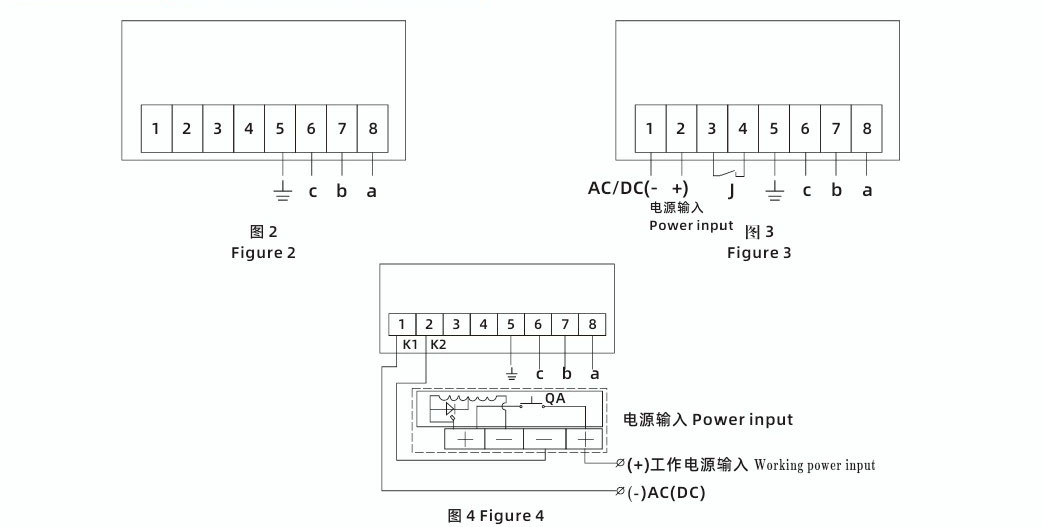

Tagantvaade ühendusskeem
