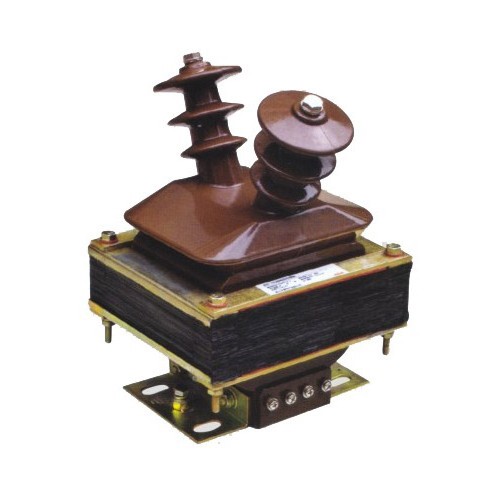

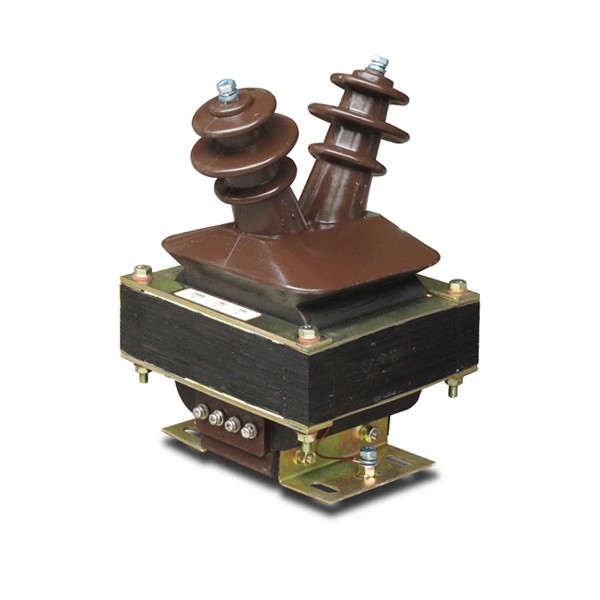

JDZJ-3/6/10W pingetrafo

Comewill Factory JDZJ-3/6/10W pingetrafo kasutab täielikult suletud vaakumvalatud epoksüvaigust isolatsioonitehnoloogiat. Osalise tühjenemise tasemega ≤20 pC on sellel niiskuskindlad, saastekindlad ja vananemisvastased omadused, mis võimaldavad hooldusvaba töötamist kogu kasutusaja jooksul.

Toote põhispetsifikatsioonid

Täielikud mudelid: sealhulgas JDZJ-3 (W), JDZJ-6 (W) ja JDZJ-10 (W), mis vastavad vastavalt nimipingetasemetele 3 kV, 6 kV ja 10 kV, mis vastavad erinevate pingetingimuste hankevajadustele.

Põhilised eelised

Kõrge mõõtmistäpsus: kahe mähise konstruktsiooniga ühefaasilise struktuuri kasutuselevõtt, mõõtmisvigade range kontroll, mis vastab ülitäpsetele mõõtmis- ja kaitsestandarditele, võib vähendada vigade ohtu pärast seadme kasutamist.

Vastupidav: Täielikult suletud epoksüvaigu vaakumvalamise isolatsioonitehnoloogia kasutuselevõtul on niiskuskindlus, reostuse vältimine ja vananemiskindlus. Kohalik tühjendusvõimsus on ≤ 20 pC, mis võib saavutada elukestva hoolduseta ja oluliselt vähendada investeeringuid hilisematesse kasutus- ja hoolduskuludesse.

Ohutu ja töökindel: tugev vastupidavus keskkonnamõjudele, hea vastupidavus kaarele ja ülepingele, toodetud rangelt GB 1207 standardi järgi, sobib II klassi saastunud keskkonda, tagades toitesüsteemi stabiilse töö.

Lihtne paigaldamine: toode on väikese suurusega, kerge, toetab paigaldamist igas suunas ning saab sujuvalt ühendada kõrgepinge jaotusseadmete ja muude seadmetega, muutes selle hankimiseks paremini kohandatavaks.

Hankekoostöö selgitus

Meie ettevõtte toodetud pingetrafod JDZJ-3/6/10W on läbinud range kvaliteeditesti, läbinud küpse tehnoloogia ja laiaulatusliku kohanemisvõime, muutes need kulutõhusaks hankevalikuks energeetika ja tööstuslike jaotusprojektide jaoks.

Hankekoostöö perioodil saame pakkuda täielikke tehniliste parameetrite faile, professionaalseid valikujuhiseid ja igakülgseid müügijärgseid tugiteenuseid, mis aitavad teie hankeprojektil sujuvalt edasi liikuda ja tõhusalt maanduda.

Kohaldatavad stsenaariumid

Comewill JDZJ-3/6/10W pingetrafot saab vahetult rakendada põhitoiteprotsessidele, nagu energia mõõtmine, pinge juhtimine ja releekaitse, ning seda saab kohandada nii sisekeskkonna kui ka keerukate tööstuslike töökeskkondade jaoks.

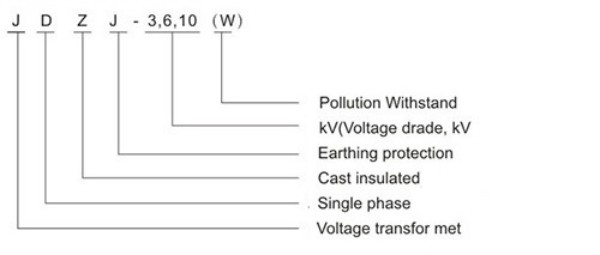

Tüübi tähistus

Ühefaasiliste valuepoksüvaigu pingetrafode teenindustingimused

kõrgus kuni 1000 meetrit;
Keskkonnatemperatuur -5 ℃ kuni +40 ℃;
20 ℃ juures ei tohiks suhteline õhuniiskus ületada 85%.

Toode on läbinud 0,4g intensiivsusega vibratsioonitesti, mis vastab Richteri skaalal 9-magnituudisele maavärinale. Hea plekikindlus, sobib kasutamiseks mõõdukalt saastunud keskkondades. Ülaltoodud tingimused võivad tagada JDZJ-6 ja JDZJ-10 (W) trafode stabiilse töö erinevates keskkondades ja mehaanilistes pingetes, mis sobivad eriti hästi siseruumides paigaldamise stsenaariumide jaoks.

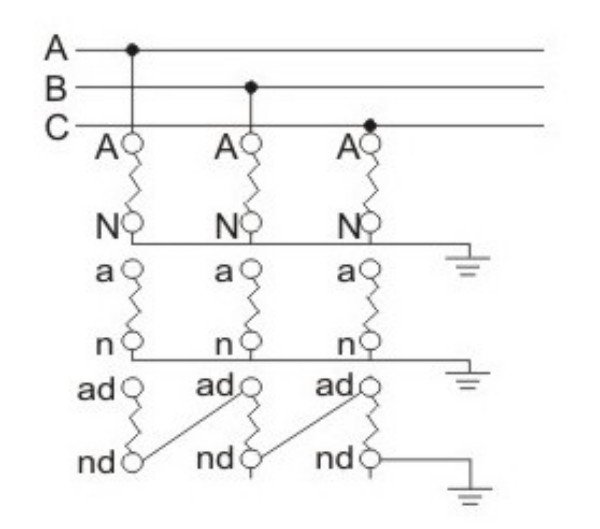

Kolmefaasilise liini ühendusskeem

Tehnilised parameetrid

Kohandamine: meie tehas toetab kohandatavaid pingesuhteid, sekundaarseid väljundeid ja isolatsioonitasemeid, et vastata teie konkreetsetele vajadustele ja erilisele töökeskkonnale. Meie meeskond saab kavandada teie jaoks kohandatud tooteid, et optimeerida jõudlust ja stabiilsust, et see vastaks teie toitesüsteemi nõuetele.

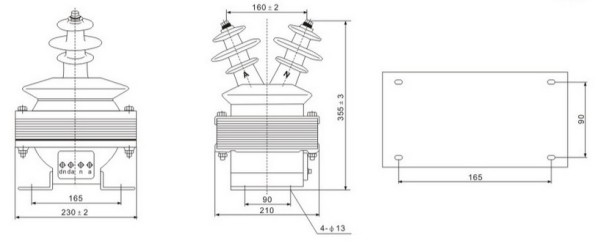

Paigaldamise skeem ja mõõtmed

JDZJ-3.6.10(W)  Paigaldamise ülevaade ja mõõtmed
