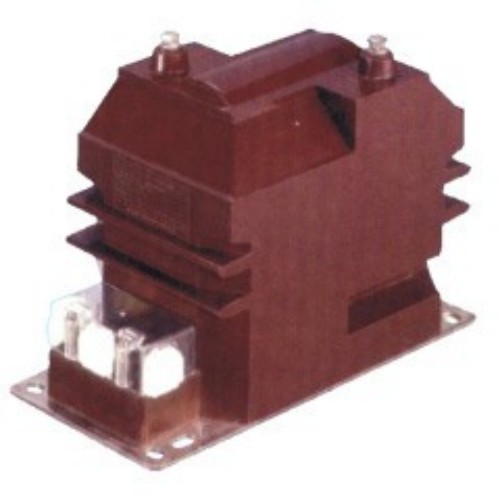

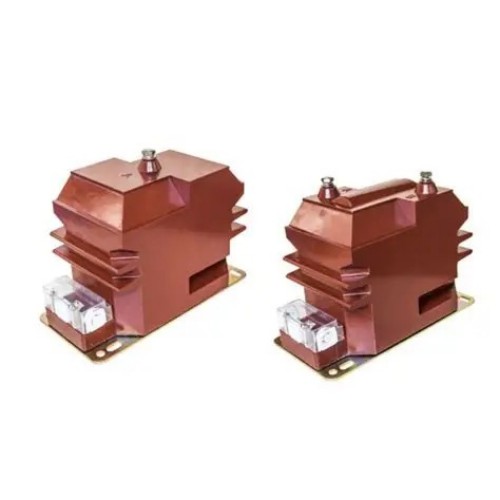

JDZ10-3/6/10A pingetrafo

Kvaliteetset JDZ10-3/6/10A pingetrafot pakub Hiina tootja Comewill. See on loodud kriitilisteks rakendusteks, need tagavad usaldusväärse jõudluse pinge mõõtmiseks, energia mõõtmiseks, reaalajas jälgimiseks ja releekaitseks keskpingesüsteemides.

JDZ10 seeria on mõeldud 3kV, 6kV ja 10kV pingetasemete jaoks, ühildudes nii 50Hz kui ka 60Hz sagedustega, muutes need kohandatavaks erinevate keskpinge töötingimustega. Need trafod, mis on toodetud rangelt kooskõlas IEC 186 ja GB1207-2006 standarditega, loovad stabiilse ja töökindla aluse süsteemi mõõtmiseks ja kaitseks. Usaldusväärse Hiinas asuva tehasena tagab Comewill, et iga üksus vastab rangetele kvaliteedistandarditele.

Tüübi tähistus

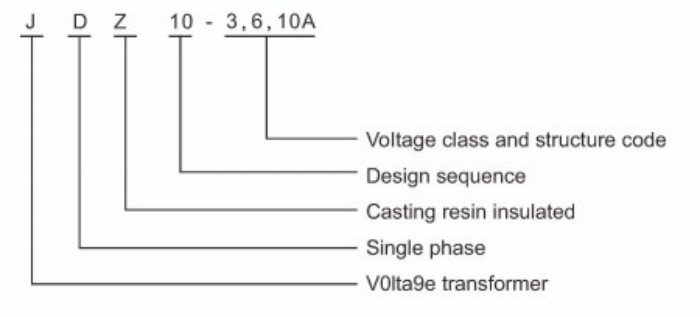

Comewilli pingetrafode RZL-10 ja JDZ10-3/6/10 mudelitähis määratleb selgelt seadme põhiatribuudid:
J: Pingetrafo – määrab seadme kategooria.
D: Single Phase – sobib ühefaasiliste elektrisüsteemide rakendustele.
Z: Epoksiidvaigu valatud isolatsioon – suurendab isolatsiooni jõudlust ja vastupidavust.
3, 6, 10: pingetasemed – tuvastab ühilduvuse 3kV, 6kV ja 10kV süsteemidega.

Ühendusskeemid

Trafod toetavad nii ühe- kui ka kolmefaasilisi juhtmestiku konfiguratsioone, pakkudes paindlikkust erinevate paigaldusnõuete jaoks.

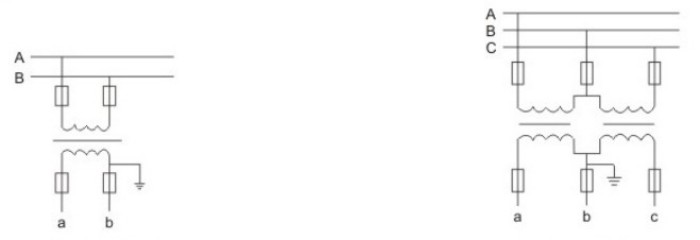

Ühefaasilise liini juhtmestiku skeem
Kolmefaasilise liini juhtmestiku skeem

Ühefaasilise liini ühendusskeem Kolmefaasilise liini ühendusskeem

Teenuse tingimused

Optimaalse jõudluse ja pikema tööea tagamiseks on Comewill JDZ10-3/6/10A pingetrafo jaoks soovitatavad järgmised töötingimused:
Kõrgus: sobib paigaldamiseks kuni 3000 meetri kõrgusele merepinnast, stabiilse tööga kõrgetel aladel ilma eriliste muudatusteta.
Ümbritsev temperatuur: töötemperatuuri vahemik -5 °C kuni +40 °C, et vältida isolatsiooni halvenemist ja täpsuse hälbeid.
Suhteline õhuniiskus: maksimaalselt 65% 20°C juures, et vältida niiskusest tingitud sisemiste komponentide vananemist.
Saastetase: Mõeldud II klassi saastekeskkondadele, mis on võimeline toime tulema väiksema sise- või välisreostusega.
Paigalduskeskkond: korpuse ja sisemiste mähiste kaitsmiseks ei tohiks see sisaldada söövitavaid gaase.
Kui teie paigalduskeskkond on eriline (nt kõrge õhuniiskus ja söövitavad gaasid), võite kohanemisplaani kohandamiseks eelnevalt suhelda!

Tehnilised parameetrid

Pingetrafo JDZ10-3/6/10A on toodetud vastavalt standarditele GB20840.3-2013 ja GB20840.1-2010, tagades täieliku vastavuse riiklikele nõuetele. Peamised spetsifikatsioonid hõlmavad järgmist:
Koormustegur: cos Φ = 0,8 (lag), joondatud tavapäraste sekundaarahela karakteristikutega.
Creepage Distance: mõeldud II saastetaseme jaoks, minimeerides isolatsiooni ülekandumise riski.
Jõudlus: stabiilne mõõtmine ja kaitsereaktsioon standardsetes töötingimustes.

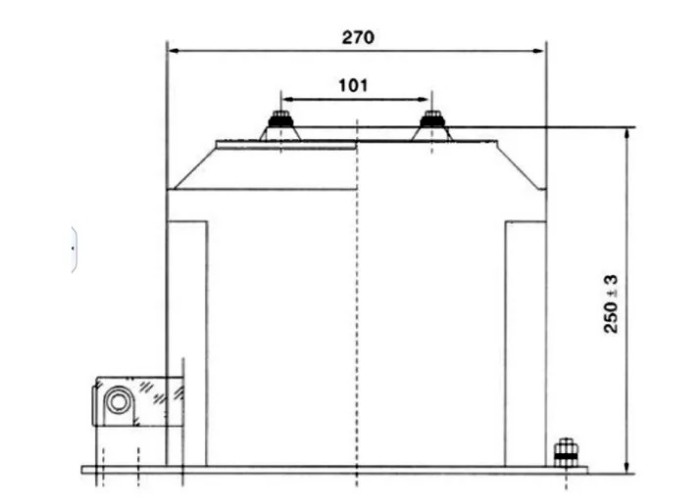

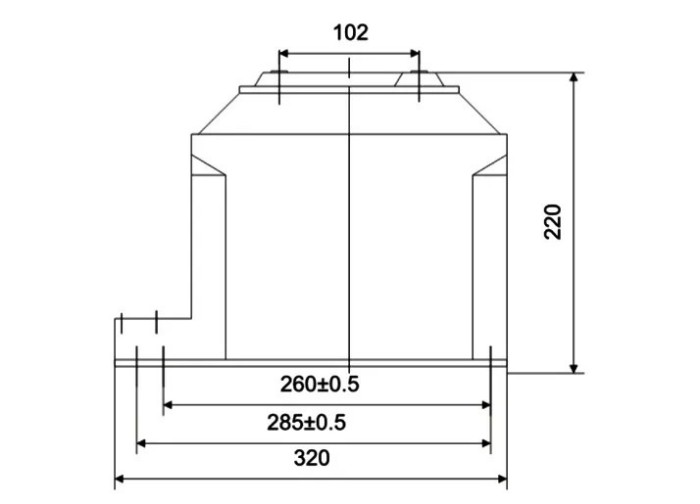

Paigaldamise skeem ja mõõtmed

KKK

1. Millised on selle JDZ10-3/6/10A pingetrafo põhiomadused?
Epoksiidvaigust valatud isolatsioon, täielikult suletud, ühefaasiline disain, kompaktne suurus ja kõrge vastupidavus.

2. Milliseid pingetasemeid ja sagedusi toetatakse?
3kV, 6kV ja 10kV, ühildub 50Hz või 60Hz süsteemidega.

3. Millistele standarditele see vastab?
IEC 186 ja GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Millised on nõutavad töötingimused?
Kõrgus ≤3000m, temperatuur -5°C kuni +40°C, niiskus ≤65% temperatuuril 20°C, II klassi saasteaste, söövitavad gaasid puuduvad.

5. Kas seda saab kohandada erikeskkondade jaoks?
Jah, Comewill pakub kohandamist kõrge õhuniiskuse või söövitavate tingimuste jaoks.

6. Mida tähendavad näidistähed?
J = pingetrafo, D = ühefaasiline, Z = epoksüvaigust valatud isolatsioon, 3/6/10 = pingetase.

7. Millised täpsusklassid on saadaval?
0,2, 0,5, 1 ja 6P, nimiväljunditega 15VA kuni 90VA.
