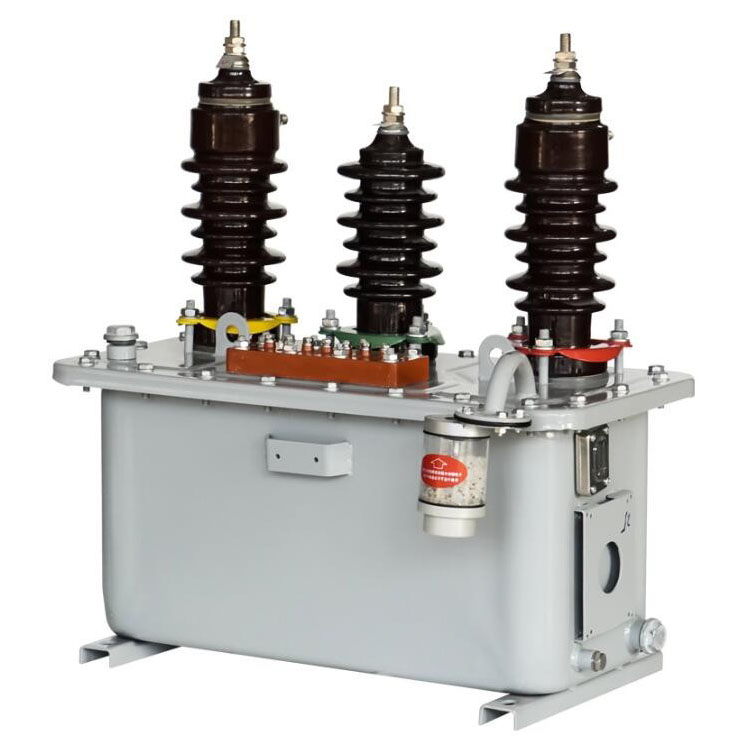

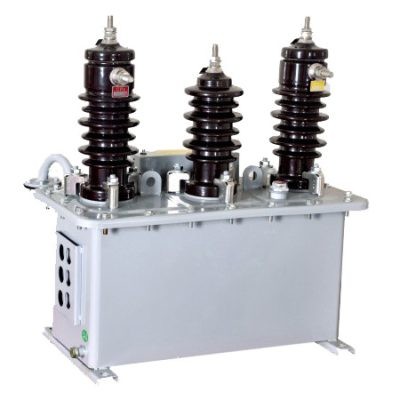

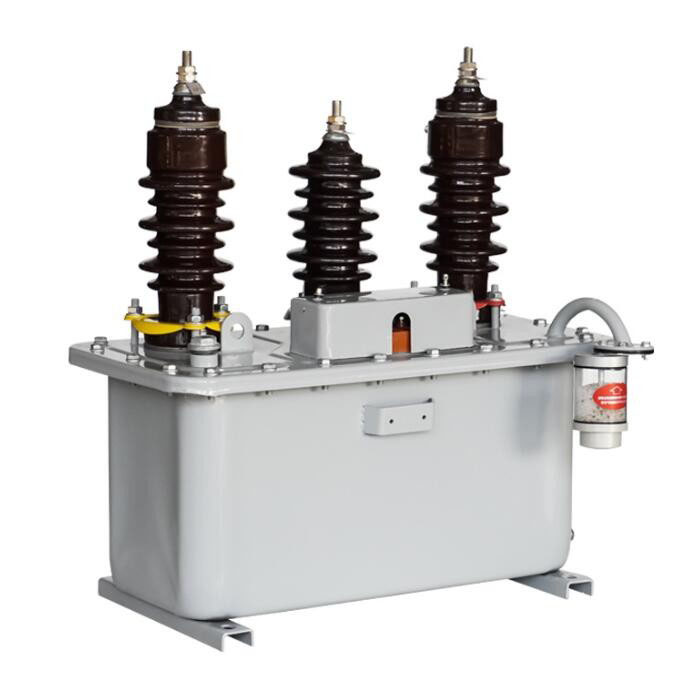

JLS-6/10 välistingimustes kasutatav õliga sukeldatud kombineeritud trafo

Comewilli tehase vastupidav õliga sukeldatud kombineeritud trafo JLS-6/10 välitingimustes ei ole mitte ainult suurepärane niiskuskindel, vaid sellel on ka hea jõudlus: suur mahutavus, väiksus, kerge kaal, mugav transport ja paigaldus. Juhtmestik kasutab kolmefaasilist V/V tüüpi, mis suudab täpselt mõõta voolu, pinget ja arvutada elektrienergiat ning talub ka keerulisi välitöötingimusi.

Sobib 50-60Hz vahelduvvooluahelatele, maksimaalse nimipingega 10kV, JLS-6/10 välisõhuõliga sukeldatud kombineeritud trafo suudab rahuldada nii maa- kui ka tööstusalajaamade välismõõtmise vajadusi. Samuti saab seda vastavalt hankevajadustele varustada võimsus- ja reaktiivenergia arvestitega, mis on palju kasutajasõbralikum kui traditsioonilised õlitrafod. Kindlasti on see õige valik vanade seadmete väljavahetamiseks.

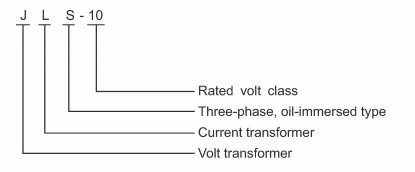

Tüübi tähistus

Ehitus

Välisõliga sukeldatud kombineeritud transformaatori JLS-6/10 mõõtekast on modulaarne, mis sisaldab kahte ühefaasilist pingetrafot (PT) ja kahte voolutrafot (CT). Nii PT kui ka CT on elektromagnetilised struktuurid, mis on kinnitatud poltidega kütusepaagi plaatidele ja millel on kompaktne ja vastupidav üldine paigutus.
Kütusepaak on ruudukujuline ja hea tihendusvõimega. Karbi kaas ja karbi korpus on tihenduse tagamiseks ühendatud poltidega. Kasti kaanel on kaks tõsterõngast seadmete lihtsaks tõstmiseks ja transportimiseks. Kütusepaagi külg on varustatud põhikomponentidega, nagu õlitaseme näidik, maanduspolt ja õli väljalaskeklapp, mis hõlbustavad igapäevast töö jälgimist, maanduskaitset ja õli äravoolu hooldust.
See konstruktsioon arvestab täielikult välistingimustega, tagades seadmete stabiilse ja usaldusväärse töö erinevates karmides tingimustes.

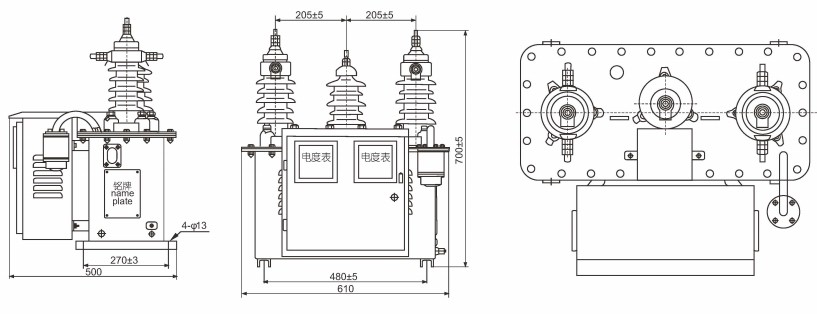

Paigaldamise skeem ja mõõtmed

Üldmõõtmed: JLS-6kV, 10kV (0.2 klass, 0.2S klass)， Sobib kasutamiseks 6KV ja 10KV pingesüsteemides.

Ohutusmeetmed: Kasutuseelne ülevaatus

Enne välistingimustes sukeldatud kombineeritud trafode JLS-6 ja JLS-10 kasutuselevõttu on vaja eemaldada niiskuskindla seadme keskel oleva puhverkummi ventilatsiooniavade ummistus. Ventilatsiooniava tuleb hoida takistusteta, vastasel juhul mõjutab see seadmete normaalset tööd.
See etapp on enne seadmete kasutuselevõttu vajalik ülevaatus ja kohapealse vastuvõtu käigus on soovitatav keskenduda selle kinnitamisele.

Tellimisel täpsustage järgmised andmed:

Selleks, et osta ettevõttelt Welcome (Wenzhou) Electric Co., Ltd. õliga sukeldatud välistransformereid JLS-6/10 ning muuta need hõlpsasti kasutatavaks ja teie süsteemiga ühilduvaks, tuleb märkida mitmeid olulisi punkte.
Parameetrite sobitamine peab olema täpne
Teisendussuhe: millised on CT (voolutrafo) ja PT (pingetrafo) konkreetsed pinge ja voolu muundamissuhted, mida vajate? Andke meile need kaks numbrit, et tagada nende vastavus teie elektrivõrguga.
Täpsus: millist täpsustaset soovite (nt 0,2 või 0,2 S)? Teisese väljundi jaoks on olemas ka parameetrid, mis peavad vastama teie mõõtmisnõuetele.
Keskkond: millised on nõuded seadmete isolatsioonitasemele? Peame teadma kohapealset töökeskkonda, nagu temperatuur, kõrgus merepinnast ja söövitavate gaaside olemasolu, et see seal "vastu peaks".
Kvaliteet ja sertifitseerimine peavad olema usaldusväärsed
Vaadake kaubamärki ja kvalifikatsioone: valige tugev ja mainekas kaubamärk, nagu Welcome (Wenzhou) Electric Co., Ltd. Kontrollige, kas toode on läbinud autoriteetsete institutsioonide, nagu State Grid ja Southern Power Grid, võrgujuurdepääsu testimise.
Keskenduge põhikomponentidele: mõistke põhikomponentide materjale ja protsesse, nagu trafode raudsüdamik, mähis ja õlipaak. Kvaliteetsete toodete puhul kasutatakse tavaliselt tahkeid materjale ja peent viimistlemist.
Paigaldamine ja hooldus peaks olema mugav
Paigaldamise mugavus: arvestage seadmete suurust ja kaalu, samuti paigaldustingimusi kohapeal (näiteks elektripostide kandevõime ja paigaldusruum). JLS-seeria poolitatud disain on tavaliselt kohapeal paigaldamiseks ja hoolduseks mugavam.
Kas hooldus on mugav: uurige, kas komponentide (nt kaitsmed ja maanduspoldid) hooldus on mugav. Hästi disainitud toodet saab poole väiksema vaevaga säilitada.
Müügijärgne teenindus peab olema garanteeritud
Garantiiaeg peaks olema selge: mõistke toote garantiiaega ja ulatust. Enesekindel tootja annab pikema garantiiaja.
Tehniline tugi peaks olema paigas: valige tarnijad, kes suudavad pakkuda õigeaegset tehnilist tuge ja kohapealseid teenuseid. Kui väliseadmetega on probleeme, on reageerimiskiirus ülioluline.
