Vaakumkaitselülitid (VCB)on muutunud keskpingekaitse kuldstandardiks, pakkudes kiiret kaare kustumist, null kasvuhoonegaaside emissiooni ja minimaalset hooldust. See põhjalik juhend vastab kriitilistele küsimustele: kuidas VCB-d töötavad? Mis on nende põhikomponendid? Kuidas neid vaakumkontaktoritega võrrelda? Ja miks on need kommunaalteenuste, tööstuse ja taastuvate energiaallikate jaoks eelistatud tehnoloogiad? Juhtiva tootja ülevaategaComewill, annab see artikkel inseneridele ja ostjatele teadmisi, kuidas valida oma rakenduse jaoks õige VCB.
Vaakumkaitselüliti tõhusus seisneb kõrgvaakumi – ühe parima teadaoleva elektriisolaatori – kasutamises kaare kustutamiseks. Kui VCB kontaktid eralduvad, kustub tekkiv kaar kiiresti, kuna plasmat alalhoidvaid gaasimolekule peaaegu pole. Selle tulemuseks on katkestusaeg, mis on alla poole vahelduvvoolu lainekuju tsüklist, minimeerides rikkeenergiat ja kaitstes allavoolu seadmeid. Lisaks on VCB-d keskkonna seisukohast paremad kui SF₆-kaitselülitid, kuna need ei eralda kasvuhoonegaase, mistõttu on need jätkusuutlike elektrivõrkude võtmetehnoloogia.
Operatsioon aVCBvõib jagada mitmeks kiireks ja täpseks sammuks:
Kogu see protsess toimub mikrosekundites, muutes VCB-d erakordselt kiireks ja usaldusväärseks nii koormuse kui ka rikkevoolu vahetamisel.
Kvaliteetne VCB on mitme kriitilise komponendi koost:
Kuigi mõlemad kasutavad vaakumkatkestusi, teenivad VCB-d ja vaakumkontaktorid erinevaid eesmärke. Allolev tabel selgitab peamised erinevused.
| Funktsioon | Vaakumkaitselüliti (VCB) | Vaakumkontaktor |
|---|---|---|
| Esmane roll | Kaitse rikkevoolude (lühised) ja harvade lülituste eest. | Koormuste, näiteks mootorite ja küttekehade sagedane ümberlülitamine. |
| Pinge vahemik | 3 kV kuni 36 kV (spetsialiseeritud mudelite puhul kuni 40,5 kV). | Kuni 15 kV, tavaliselt 200 A kuni 630 A. |
| Tüüpilised koormused | Trafod, generaatorid, kondensaatorid, suured mootorid, jaotussööturid. | Mootorid, valgustus, küttekontuurid ja sageli lülitatavad seadmed. |
| Lülitussagedus | Harv (kaitse ja isolatsioon). | Väga sagedane (tuhanded operatsioonid). |
| Lühise reiting | Kõrge (tüüpiline 20 kA kuni 50 kA). | Madalam (kuni 10 kA). |
Vaakumkaitselülitid pakuvad kaalukaid eeliseid, mis muudavad need keskpingerakenduste jaoks eelistatud valikuks:
VCB-d on saadaval mitmes konfiguratsioonis, mis sobivad erinevatele keskkondadele ja töövajadustele.

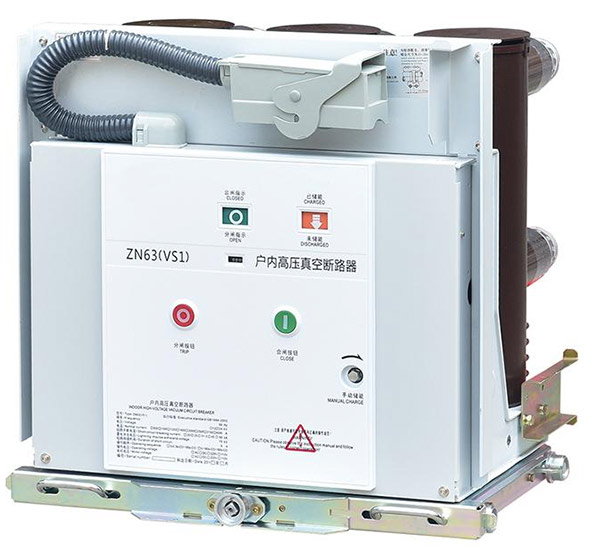

Kompaktsed seadmed, mis on mõeldud paigaldamiseks tehastes, ärihoonetes ja sisealajaamades lülitusseadmete paneelidesse. Näited hõlmavad laialdaselt kasutatavaid fikseeritud ja väljatõmmatavaid VS1-12 tüüpe.
Alajaamadele ja ülekandevõrkudele ehitatud ilmastikukindlad mudelid, mis taluvad vihma, tuult ja äärmuslikke temperatuure.
VCB-d on olulised paljudes tööstusharudes ja infrastruktuuris:
V1: Peamine erinevus on kaarekustutuskeskkond – VCB-d kasutavad vaakumit, SF₆ kaitselülitid aga survegaasi. VCB-d on keskkonnasõbralikumad (ilma kasvuhoonegaaside emissioonita), neil on kiirem dielektriku taastumine ja need vajavad keskpingerakenduste puhul vähem hooldust.
A2: vaakumkatkesti on suletud kogu eluea jooksul, mis normaalsetes tingimustes kestab tavaliselt 10–20 aastat. Töömehhanismi mehaaniline eluiga ületab sageli 30 000 toimingut.
V3: Jah, kuid spetsiaalseid kondensaatorilülitus-VCB-sid, millel on kontrollitud lülitus, soovitatakse eellöökide, sisselülitusvoolude ja katkestuste minimeerimiseks, tagades kontakti pikaealisuse ja süsteemi stabiilsuse.
A4: rutiinne hooldus keskendub töömehhanismile, elektriühendustele ja juhtahelatele, mitte vaakumkatkestusseadmele endale. Tüüpilised ülesanded hõlmavad visuaalset kontrolli, kontakttakistuse mõõtmist ja mehaanilist töökatset iga 3–5 aasta järel.
A5: Absoluutselt. Välistingimustes kasutatavad VCB-d on spetsiaalselt loodud ilmastikukindlate korpuste, kõrgekvaliteediliste isolaatorite ja korrosioonivastase töötlusega, et taluda karmi keskkonnatingimusi.
Vaakumkaitselülitid on kaasaegse keskpinge elektrijaotuse selge võitja, ühendades suurepärase jõudluse, keskkonnavastutuse ja pikaajalise töökindluse. Kuna tööstus jätkab SF₆ järkjärgulist loobumist, kasvab nõudlus kvaliteetsete VCB-de järele. Usaldusväärse tootja valimine on teie seadmete ühtlase jõudluse ja ohutuse tagamiseks ülioluline.
Comewill, Hiinas asuv juhtiv tehas ja tarnija, pakub laia valikut sise-, välis- ja spetsiaalseid VCB-sid. Meie tooted on konstrueeritud täpselt, rangelt testitud ja saadaval nii laotellimuste kui ka kohandatud hulgimüügiprojektide jaoks. Valides Comewilli, saate kasu otsesest tehasehinnast, tehnilistest teadmistest ja reageerivast klienditoest.
