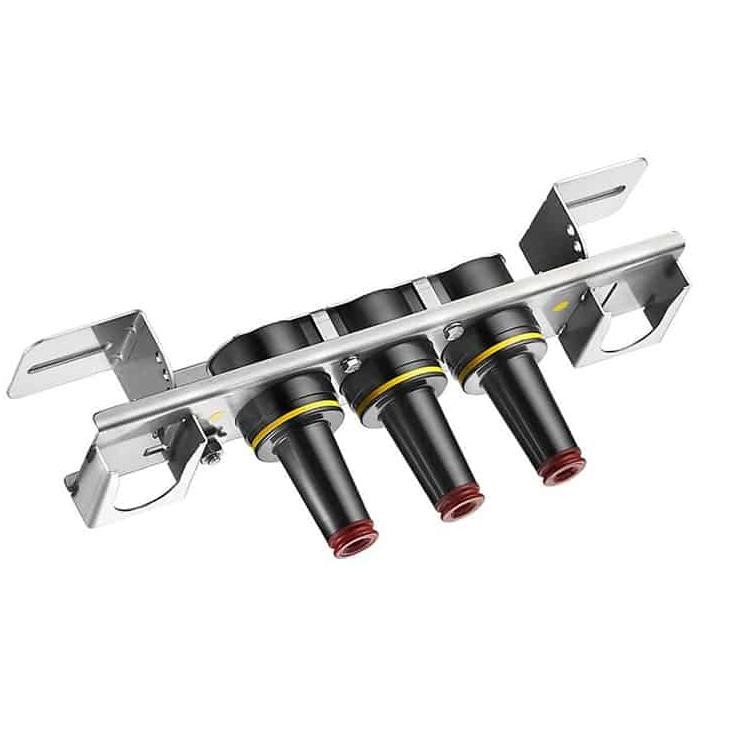

15KV 200A Loadbreak Junctio

Comewilli tehase 15KV 200A Loadbreak Junctionil on üleni vasest voolukanal, mis tagab usaldusväärse ja ühtlase jõudluse olenemata tingimustest.
See vastab täielikult IEEE standardi 386 nõuetele ning on täielikult asendatav konkurentide toodete ja muude ühilduvate komponentidega, mis vastavad ka IEEE standardile 386. Sobivate osadega paigaldamisel tagab see koormusmurdeühendus täielikult varjestatud ühenduse, mis sobib ideaalselt koormuse katkestamise rakenduste jaoks.

Mis on 15KV 200A Loadbreak Junction?

15KV 200A Loadbreak Junction on keskpinge kaabliühendusseade, mida kasutatakse elektrijaotussüsteemides 15kV maa-aluste kaablite ohutuks ühendamiseks, harutamiseks ja sektsioonideks jaotamiseks, võimaldades samal ajal koormuse katkemist (pingelülitus). Tavaliselt sisaldab see mitut 200A liidest (nt 2-, 3- või 4-suunalist), mis on sisemiselt koos ühendatud, võimaldades paindlikke silmuse-, puudutus- või splaissikonfiguratsioone. Ehitatud vastavalt IEEE standardile 386, tagab see täielikult varjestatud, ohutu ja töökindla töö plaadile paigaldatud trafodes, jaotusseadmetes ja maa-aluste varahoidlate rakendustes.

TOOTMISTESTID

Testid läbi viidud vastavalt IEEE/ANSI standardile 386.
Minimaalne koroonapingetase – 11 kV
Vahelduvvoolu 1 minuti vastupidavus – 34 kV

Chardoni tootmisprotsessi nõuete kohaselt läbi viidud testid:
Füüsiline ülevaatus
Perioodiline dissektsioon
Perioodiline röntgenanalüüs

PINGE NIMEKIRID
Pingeklass 15 kV
Max Nimipinge faasist faasini 14,4 kV
Max Nimipinge faasist maapinnani 8,3 kV
AC 1 minut Talub 34 kV
DC 15-minutiline vastupidavus 53 kV
BIL ja täislaine hari 95 kV
Minimaalne koroonapinge tase 11 kV
PRAEGUSED HINNANGUD
Pidev: 200 amprit rms
Lülitamine: 10 toimingut 200 amprit rms 14,4 kV juures
Rike sulgemine: 10 000 amprit rms sümmeetriline 14,4 kV juures 0,17 s pärast 10 järjestikust edukat lülitustoimingut
Lühike aeg:
• 10 000 amprit rms sümmeetriline 0,17 s
• 3500 amprit rms sümmeetriline 3,0 s

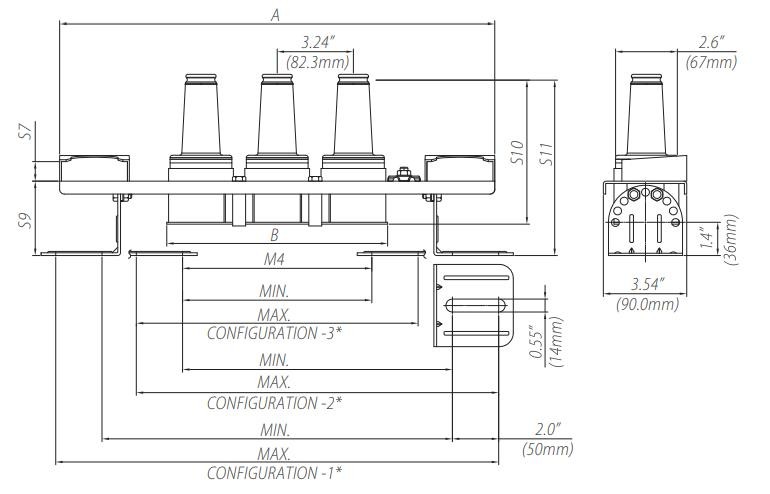

Ristmik kronsteini mõõtmete teabega

Loadbreak operatsiooni etapid

1. Kinnitage klambrivarras kindlalt tõmbeaasa külge.
2. Ärge rakendage tõmbejõudu – lihtsalt keerake konnektorit kergelt päripäeva, et murda põlve ja puksi vaheline hõõrdumine.
3. Tõmmake pistik kiire ja kindla liigutusega otse puksist välja. Veenduge, et konnektor oleks maandustasandist eemal.
4. Asetage pistik õigele lisaseadmele, järgides selle tarviku kasutusjuhendit.
5. Kasutage klambrivarda, et asetada isoleeritud kaitsekork (süsteemi maandusega ühendatud tühjendusjuhega) mis tahes avatud pingestatud puksile.

KKK

Mis on 15KV 200A Loadbreak Junctioni põhifunktsioon?
Seda kasutatakse keskpingekaablite sektsioonideks, silmusteks, koputamiseks või ühendamiseks, võimaldades samal ajal pingestatud jaotussüsteemides ohutut koormuse katkestamist.
Kas see ühildub teiste kaubamärkidega?
Jah, see vastab täielikult standardile IEEE Standard 386™, tagades täieliku vahetatavuse teiste ühilduvate eraldatavate isoleeritud pistikusüsteemidega.
Kas seda saab kasutada maa-alustes paigaldistes?
Absoluutselt. See on spetsiaalselt loodud alustele paigaldatud seadmete ja maa-aluste võlvide jaoks, kus niiskus, tolm ja ruumipiirangud on tavalised.
Milliseid turvaelemente 15KV 200A Loadbreak Junction pakub?
See pakub täielikult varjestatud EPDM-i isolatsiooni, kontrollitud koormuse katkemist, suurt impulsi taluvust ja stabiilset kaarekatkestuse jõudlust ohutuks lülitamiseks.
