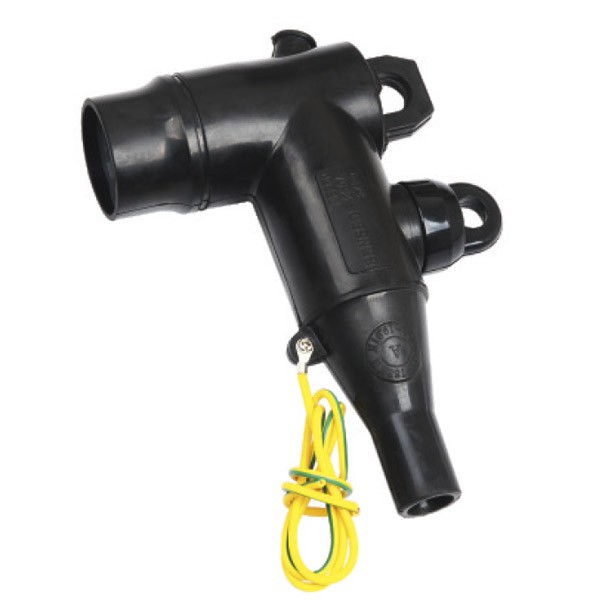

24KV 250A koormuse tõkestamise põlveliides

Usaldusväärse kvaliteediga Comewilli tehase kvaliteet ZT-24/250 24kV 250A koormusetõkkega küünarliides sobib teie kõrgepingeühenduse hankimise vajadustega.
Ühendage see õige puksi või pistikuga ja see pistik annab teile täielikult varjestatud, täielikult sukeldatava eraldatava ühenduse. Isegi märjas ja karmis keskkonnas töötab see stabiilselt. Samuti on sisseehitatud mahtuvuslikud testimispunktid – saate neid kasutada vooluringi oleku kontrollimiseks või rikkeindikaatorite paigaldamiseks, mis muudab hoolduse ja tõrkeotsingu palju lihtsamaks.
Veel üks suur pluss: pole vaja minimaalset faasivahet. Saate selle paigaldada vertikaalselt, horisontaalselt või mis tahes vahepealse nurga all. See paindlikkus säästab teid kohapealse installimise ajal, sobitades erinevaid projekti seadistusi.
Teie ostuvajaduste jaoks pakume häid hindu, paindlikke MOQ-sid ja õigeaegset tarnimist, et teie tarneahel toimiks sujuvalt. Kas vajate hulgitellimusi, testimiseks näidiseid või kohandamiseks tehnilist tuge? Meie meeskond on siin, et aidata.
Kui otsite kvaliteetseid koormusemurdmise põlveliideseid, võtke lihtsalt ühendust. Lubame pakkuda teie projektitoimingute toetamiseks kuluefektiivseid ja usaldusväärseid tooteid.

Omadused:

◆ Ühendage 24KV 250A koormuse põlveliides õige puksi või pistikuga ja see annab täielikult varjestatud, täielikult sukeldatava eraldatava ühenduse.
◆ Sisseehitatud mahtuvuslik testpunkt – saate seda kasutada vooluahela oleku kontrollimiseks või veaindikaatori paigaldamiseks.
◆ Minimaalne faasivahe pole vajalik.
◆ Paigaldusvõimalused: vertikaalne, horisontaalne või mis tahes nurk nende vahel.

Rakendus

◆ Kasutatakse polümeerkaablite ühendamiseks trafode, jaotusseadmete, mootorite ja muude seadmetega eelvormitud eraldatava pistiku kaudu.
◆ Sobib nii sise- kui välispaigaldisteks.
◆ Töötab süsteemi pingega kuni 24 kV.
◆ Pidevvool 250 A (talutab 300 A ülekoormust 8 tundi).

Kaabli üksikasjad

- Polümeersed kaablid (nt XLPE, EPR)
- Vasest või alumiiniumist juhtmed
- pooljuht- või metallekraanid
- Juhi suurus: 25-120 mm²

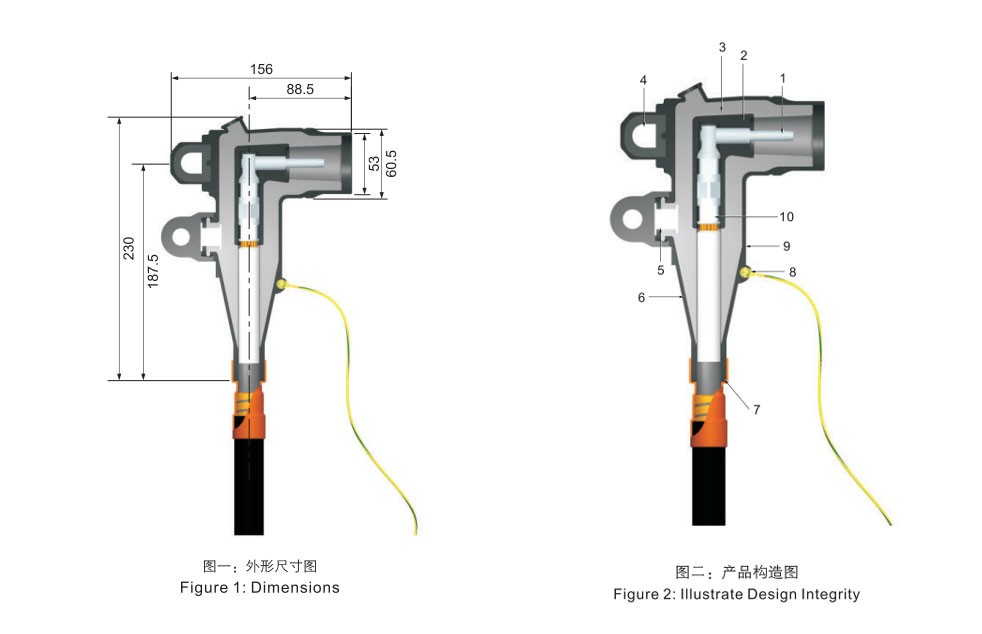

Toote struktuur:

1. Juhtvarras: kasutage meie pakutavat kuuskantvõtit, et kruvida tinaga kaetud vasest tihvt juhi kontakti – lihtne paigaldada.
2. Pooljuhtiv sisestus: see on vormitud EPDM-i juhtiv kummist ekraan, mida kasutatakse peamiselt elektrilise pinge juhtimiseks.
3. Isolatsioon: vormitud EPDM-i isoleeriv kumm on valmistatud ja segatud meie enda tehases, nii et kvaliteet on tagatud.
4. Tõmbesilm: see on kapseldatud roostevabast terasest tõmbeaas, millel on fiksaator, mis aitab käepidet paigutada.
5. Mahtuvuslik katsepunkt: see punkt võimaldab teil kontrollida vooluahela olekut. Veekindlana hoidmiseks on olemas ka vormitud EPDM-i juhtiv kummikork.
6. Pinge leevendamine: välimine ekraan ja kaabliadapter on mõeldud kaabli pinge leevendamiseks.
7. Kaabliadapter: ava suurus on nii, et see sobiks tihedalt (interferentsi sobivus), nii et see suudab säilitada veekindla tihendi.
8. Maandussilm: see on valatud otse välisekraani, mis on ette nähtud maandusjuhtme ühendamiseks.
9. Pooljuhtiv kilp: vormitud EPDM juhtiv kumm ühendub kaabli ekraaniga. See hoiab ekraani pidevana ja tagab, et kogu koost on maanduspotentsiaalil.
10. Juhtkaabli otsik: see on inertskeevitatud bimetalliline survepistik, mis ühildub nii vask- kui ka alumiiniumjuhtmetega.

KKK

K1: Mis on 24kV 250A koormuse tõkestamise küünarliidese põhifunktsioon?
V: See võimaldab pingestatud keskpingeahelate ohutut ühendamist ja lahtiühendamist, säilitades samal ajal täieliku isolatsiooni ja kaare abil juhitava lülitusvõime.

Q2: kas seda pistikut saab kasutada välistingimustes või maa-alustes süsteemides?
V: Jah, see on täielikult varjestatud ja sukeldatav, mistõttu sobib see maa-alustesse kaablisüsteemidesse, välisalajaamadesse ja karmidesse keskkonnatingimustesse.

Q3: milliste kaablitega see ühildub?
V: See toetab polümeerse isolatsiooniga kaableid, nagu XLPE ja EPR, mille vask- või alumiiniumjuhtmed on vahemikus 25–120 mm².

Q4: Kas paigaldamine nõuab spetsiaalseid tööriistu või ranget positsioneerimist?
V: Spetsiaalseid tööriistu pole vaja ja see toetab paindlikku paigaldamist vertikaalses, horisontaalses või nurga all ilma faasivahepiiranguteta.
