EKL-4DXN liini tõrkeindikaator reaalajas olekuga

Mis on reaalajas olekuga EKL-4DXN liini vea indikaator?

EKL-4DXN Line Fault Indicator koos reaalajas olekuga on Comewilli poolt spetsiaalselt kõrgepinge jaotusseadmete ja alla 20 kV jaotusvõrkude jaoks välja töötatud võrguseireseade. See seade integreerib tõrketuvastuse, reaalajas näidu ja faasikontrolli funktsioonid. Modulaarset konstruktsiooni ja fiiberoptilist sidetehnoloogiat kasutades suudab see stabiilselt töötada keerulistes elektromagnetilistes keskkondades, pakkudes usaldusväärset tuge elektrisüsteemide igapäevasteks kontrollideks ja rikete diagnoosimiseks.

Toote omadused

1. Põhilised veahäire funktsioonid

Lühise vea alarm

Kui liinis tekib lühis, lööb reaalajas olekuga EKL-4DXN Line Fault Indicator sisse ehitatud lühiseandur koheselt rikkevoolu ja edastab häiresignaali kiudoptilise kaabli kaudu hostarvutisse. Fiiberoptilisel sidel on tugev häiretevastane võime, mis väldib jaotusseadmes oleva elektromagnetilise müra mõju signaali edastamisele. Signaali vastuvõtmisel käivitab hostarvuti vastava lühise tõrke märgutule, mis aitab kohapealsetel töötajatel vigase vooluringi kiiresti leida.

Maandusvea alarm

Maandusandur jälgib pidevalt liini nulljärjestuse voolu. Kui maandusrike vool jõuab või ületab eelseadistatud häireläve, saadab andur põhiseadmele optilise kiu kaudu signaali ja põhiseade aktiveerib koheselt maandusvea häire. See funktsioon aitab maandusrikkeid varakult avastada, hoiab ära seadmete isolatsiooni edasise halvenemise ja vähendab elektrilöögi ohtu.

2. Kõrgepingega seotud funktsioonid

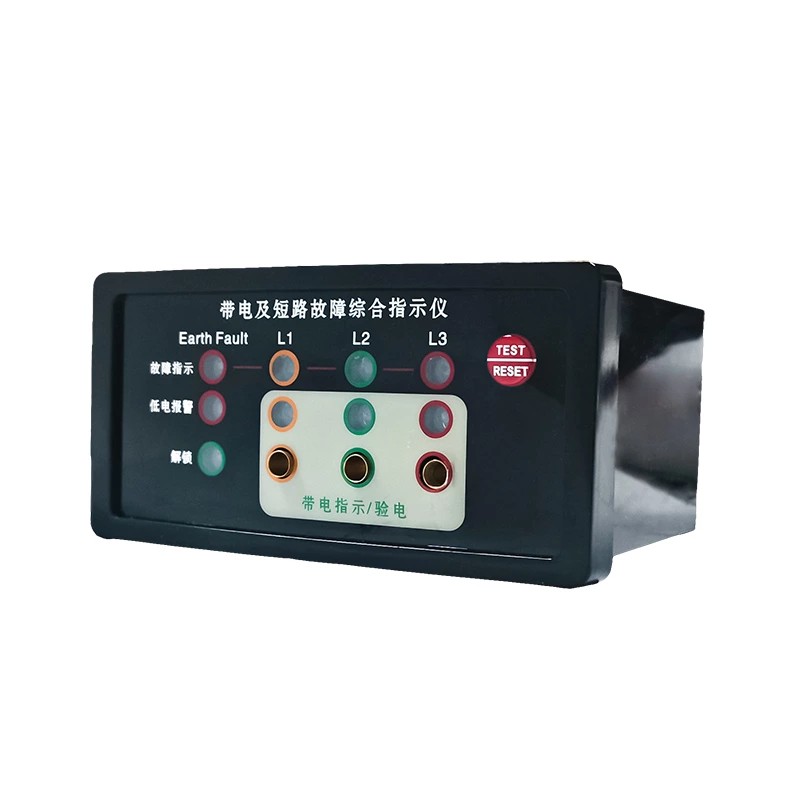

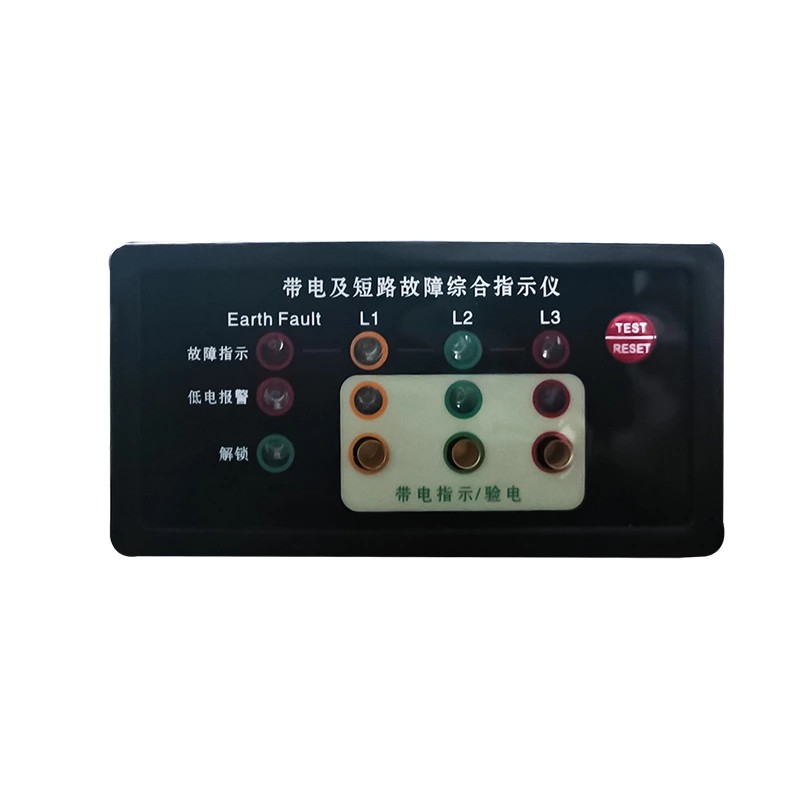

Kõrgepinge voolu oleku indikaator: Kvaliteetne EKL-4DXN liini veaindikaator koos pinge olekuga jälgib pidevalt kõrgepingeliinide pinget. Põhiseadme paneel on varustatud suure heledusega LED-indikaatoritega, mis vastavad vastavalt L1, L2 ja L3 faasidele. Indikaatorite vilkumise sagedus peegeldab ligikaudu pingetaset. LED-id saavad toite otse kõrgepinge elektriväljast, ilma põhiseadme sisseehitatud akut kulutamata. See disain tagab reaalajas oleku näidu järjepidevuse ja pikendab aku üldist tööiga.

Kõrgepinge faasikontroll: põhiseadme paneelil on spetsiaalne faasikontrolli liides. Hoolduspersonal saab seda liidest kasutada kõrgepinge pingestatud sisendsignaali ja veateate täpsuse kontrollimiseks ja kinnitamiseks. Selle funktsiooni kasutamine faasi kontrollimiseks enne liiniühenduse või hooldustööde tegemist aitab vältida faasivigadest põhjustatud seadmete rikkeid.

3. Paindlikud lähtestamisrežiimid

Erinevatel töökohtadel erinevate töörütmidega kohanemiseks pakub EKL-4DXN kolme lähtestamisrežiimi:

Automaatne lähtestamine: pärast tõrke kõrvaldamist saab seade eelseadistatud ajal automaatselt lähtestada. Valikulised lähtestamisintervallid hõlmavad 8 sekundit, 12 tundi, 24 tundi ja 48 tundi (tehase vaikeseade on 12 tundi). See režiim sobib järelevalveta või kaugsaitidele, vähendades hoolduspersonali kohapealsete lähtestamiste sagedust.

Käsitsi lähtestamine: pärast tõrke lahendamist saavad kohapealsed töötajad otse vajutada nuppu "Reset/Test" EKL-4DXN liini veaindikaatoril koos reaalajas oleku paneelil, et kohe kustutada häire olek, tagades, et seadme näit on kooskõlas praeguse liini olekuga.

Remote Reset: seade toetab häiresignaalide saatmist juhtimiskeskusesse ja saab ka kauglähtestamise käske juhtimiskeskusest. Suurte jaotusvõrkude puhul, kus on palju kaugseadmeid, aitab see funktsioon dispetšeritel seadme olekut eemalt hallata, vähendades tarbetuid kohapealseid külastusi.

4. Enesetesti ja madalpinge häirefunktsioonid

Automaatne testimisfunktsioon: tagamaks, et seadmed on normaalses töökorras, saab kasutaja vajutada põhiseadme paneelil nuppu "Reset/Test". Sel ajal vilguvad L1, L2, L3 ja L4 märgutuled üheksa korda ja lähtestuvad seejärel automaatselt. Testi saab ka käsitsi lõpetada, vajutades nuppu uuesti. See lihtne enesetestimisprotsess aitab töötajatel enne kasutamist kiiresti kinnitada, et indikaatori funktsioonid on normaalsed, välistades vajaduse kaasas kanda täiendavaid testimisvahendeid.

Madala pinge häire:

Reaalajas olekuga EKL-4DXN Line Fault Indicator toiteallikaks on sisseehitatud liitiumaku. Kui aku pinge on tavapärasest tööpiirkonnast madalam, käivitab seade madalpingehäire, mis sunnib kasutajat aku õigeaegselt välja vahetama. See funktsioon aitab vältida seda, et seade ei suuda aku tühjenemise tõttu veateavet täpselt kuvada, säilitades nii seadmete pideva töökindluse.

5. Reguleeritavad parameetrite sätted

Professionaalse tootjana võimaldab Comewill kasutajatel kohandada mitut häireparameetrit vastavalt tegelikele töötingimustele. Olgu selleks lühisvoolu künnis, maandusvoolu läviväärtus või automaatse lähtestamise aeg – kõik saab seadistada kohapeal, võimaldades seadmetel kohaneda erinevate liinitingimuste ja töönõuetega.

TEHNILINE PARAMEETER
