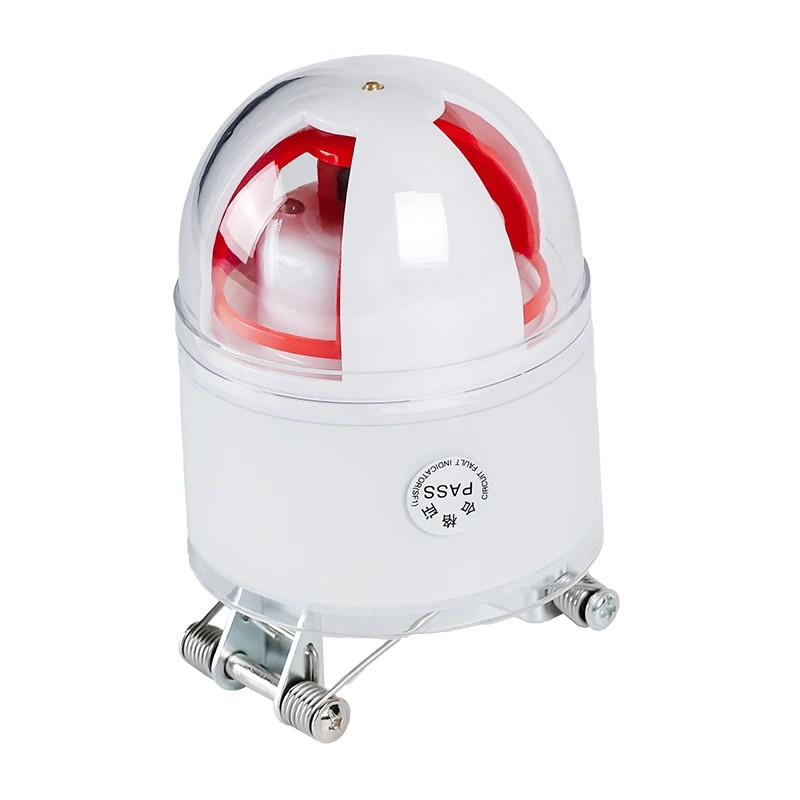

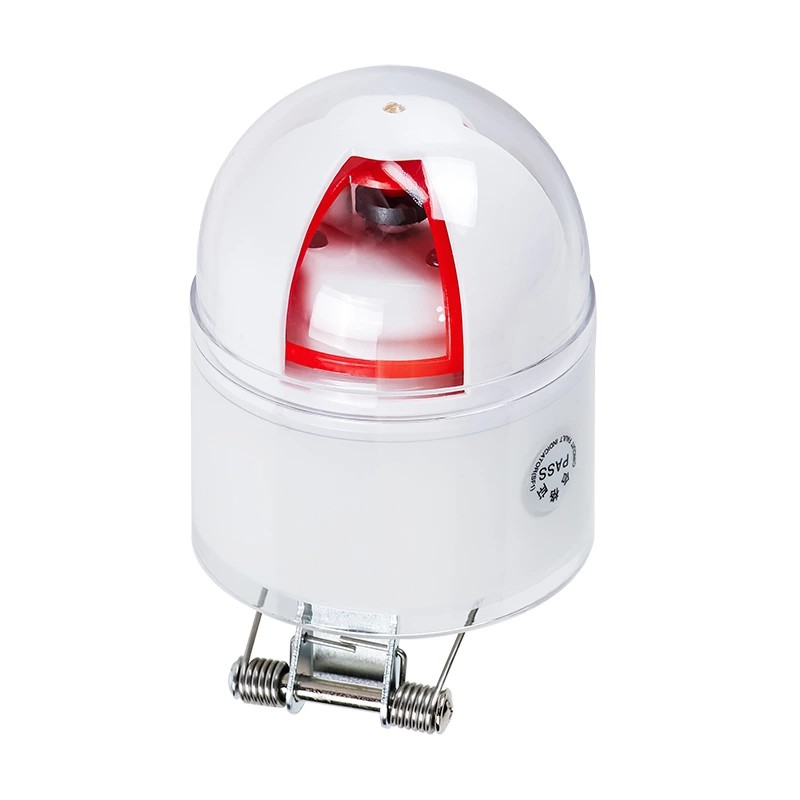

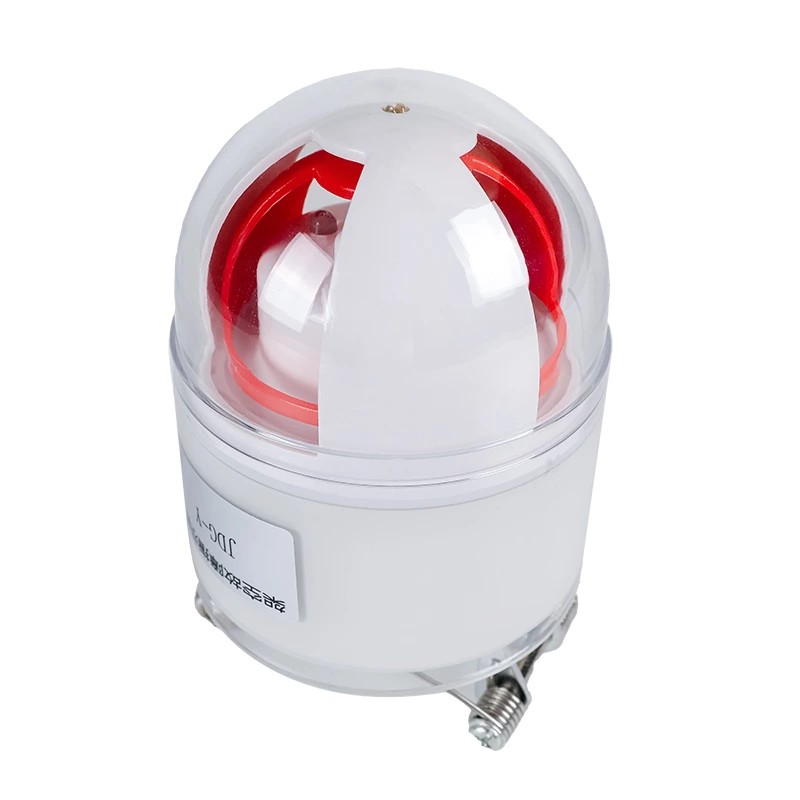

Neli-ühes survevedru vedru rikkeindikaator JDG-F

Toote üksikasjad

1. Jaotusliinide tõrketuvastus neli-ühes

Comewilli kvaliteetne neli-ühes survevedru rikkeindikaator JDG-F on elektromagnetilise veatuvastusseade, mida kasutatakse kesk- ja madalpinge toitejaotussüsteemides. See aitab väliinseneridel kiiresti määrata liini lõigu, kus tekkis lühisvike.

Tööpõhimõte

Kui lühisvool liigub läbi jälgitava juhi, tuvastab seade voolu järsu muutuse.

Mehhanism käivitab nähtava punase veaindikaatori kaardi.

Hooldusmeeskonnad saavad visuaalselt tuvastada aktiveeritud indikaatorite asukoha piki joont.

Veakoht tuvastatakse viimase aktiveeritud indikaatori ja esimese mitteaktiveeritud näidiku vahel.

See selge tsoneerimise meetod vähendab oluliselt ülevaatusaega võrreldes käsitsi liinipatrullidega.

Comewilli kohandatud neli-ühes survevedru rikkeindikaatorit JDG-F kasutatakse laialdaselt elektrijaotusvõrkudes, kus rikke kiire tuvastamine aitab vähendada katkestuste kestust ja parandada hoolduse tõhusust.

2. Struktuurikomponendid ja funktsionaalsed moodulid

Täielik neli-ühes survevedru rikkeindikaator JDG-F integreerib mitu funktsionaalset moodulit, mis töötavad koos, et tagada usaldusväärne tuvastamine ja indikatsioon.

Voolu ja pinge tuvastamise moodul

See moodul tunneb voolu ja pinge muutusi liinil elektromagnetilise induktsiooni ja elektrivälja tuvastamise abil. Need tuvastusmeetodid ei nõua otsest kontakti pingestatud juhtmetega, mis aitab parandada paigaldusohutust.

Vigade diskrimineerimise skeem

Sisemine vooluahel analüüsib signaali variatsioone, et eristada tegelikke lühistõrkeid ajutistest kõikumistest või koormuse muutustest. Imporditud elektroonilised komponendid ja mikrokontrollerid parandavad signaalitöötluse stabiilsust.

Mehaaniline näidiku ajamisüsteem

Kui rike on kinnitatud, aktiveerib ajamimehhanism punase fluorestseeruva indikaatori kaardi, mis jääb nähtavaks kuni lähtestamiseni. Mehaaniline struktuur on loodud välistingimustes töökindluse ja pikaajalise töö tagamiseks.

Vea oleku kuva

Seade kasutab helepunast fluorestseeruvat katet, et tagada selge nähtavus päevavalguses ja öistes valgustingimustes. Kuvamismehhanism ei tuhmu isegi pärast pikka kokkupuudet ultraviolettkiirgusega.

Automaatne viivitusega lähtestamine

Pärast tõrkeseisundi kõrvaldamist lähtestub neli-ühes survevedru rikkeindikaator JDG-F automaatselt pärast eelseadistatud viivitust. See funktsioon vähendab vajadust käsitsi sekkumise järele kaugetes kohtades.

3. Materjali disain ja konstruktsiooni vastupidavus

Pikaajalise välistingimustes töötamise toetamiseks kasutab Comewilli neli-ühes survevedru rikkeindikaator JDG-F spetsiaalseid materjale ja konstruktsiooni.

Lennundusklassi eluase

Väliskest on toodetud üheastmelise vormimistehnoloogiaga ülitugevate lennukimaterjalide abil. Nanomaterjali pinnatöötlus parandab vastupidavust keskkonna saastumisele ja vananemisele.

Nikkeldatud magnetilised komponendid

Peamised magnetelemendid on nikeldatud, et parandada magnetjuhtivust ja parandada elektromagnetilise anduri jõudlust.

Ilmastikukindlus

Korpuse struktuur on loodud vastu pidama:

UV-kiirgus

Vihm ja tolm

Reostuse kogunemine

See konstruktsioon võimaldab seadmel säilitada stabiilset jõudlust välistingimustes elektrijaotuskeskkonnas.

4. Toitesüsteem ja kasutusiga

Jaotusliinide seireseadmete jaoks on oluline töökindel töö paljude aastate jooksul.

Neli-ühes survevedru rikkeindikaator JDG-F sisaldab:

Suure jõudlusega akusüsteem, mille kasutusiga on üle 8 aasta

Madala võimsusega elektroonilise vooluahela disain

Mikrokontrolleripõhine juhtimine stabiilseks tööks

Need funktsioonid aitavad tagada, et seade jätkab töötamist mitme kontrollitsükli jooksul ilma sagedase hoolduseta.

5. Paigaldamine ja Live-Line kasutamine

Neli-ühes survevedru rikkeindikaator JDG-F on mõeldud paigaldamiseks pinge all olevale liinile, mis tähendab, et seadet saab paigaldada ilma jaotusliini välja lülitamata.

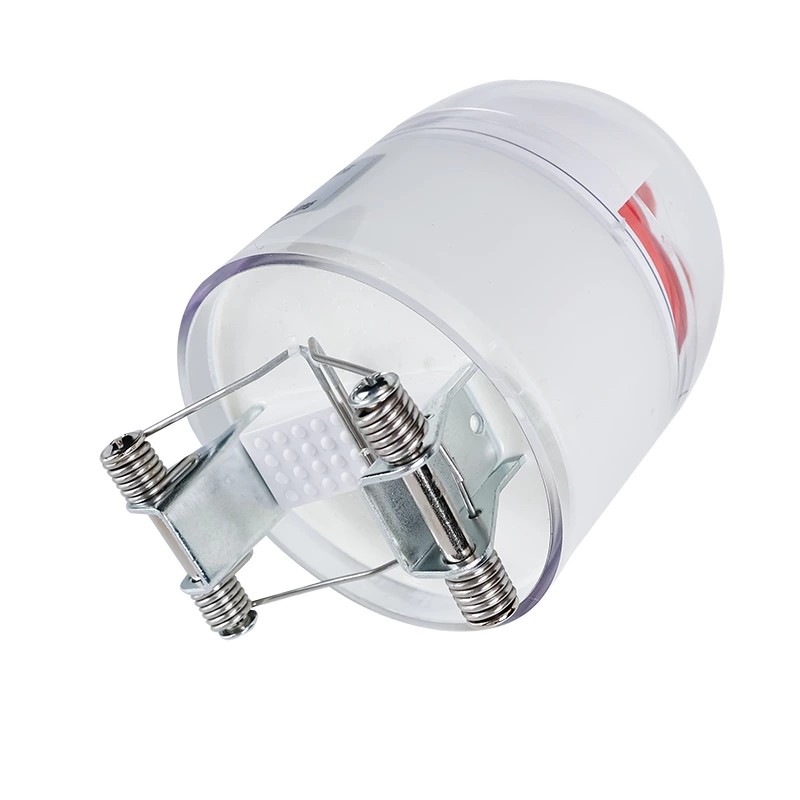

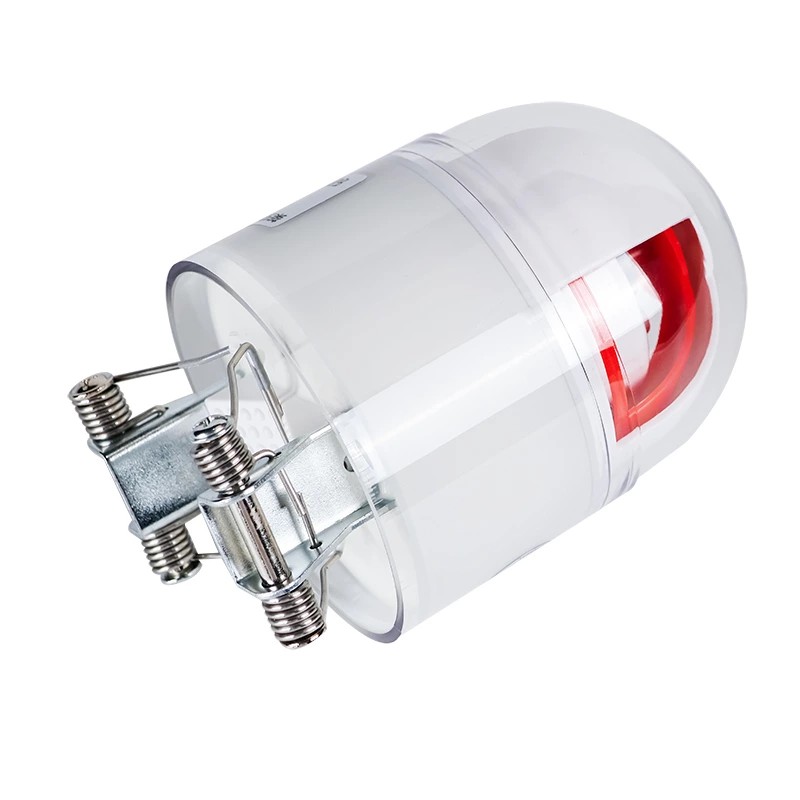

Survevedru riputatud struktuur

Indikaator kasutab kaardi-traadi survevedrustruktuuri, mis võimaldab sellel kindlalt õhujuhtmete külge kinnitada.

Peamised paigaldusomadused hõlmavad järgmist:

Paigaldamine ilma juhtmete lõikamiseta

Paigaldamise ajal pole vaja elektrikatkestust

Mehaaniline stabiilsus nii tühjal kui ka isoleeritud juhtmetel

See disain aitab kommunaalteenustel kasutada rikkeindikaatoreid jaotusvõrkudes minimaalsete tööhäiretega.

6. Tüüpilised rakendusstsenaariumid

Comewilli neli-ühes survevedru rikkeindikaatorit JDG-F kasutatakse mitmes toitejaotusstsenaariumis:

Õhujaotusliinid

Paigaldatud tehnovõrkudele, et tuvastada ja kuvada lühiseid.

Kaablijaotussüsteemid

Kasutatakse isoleeritud õhuliinidel või maa-aluste kaablite üleminekutel.

Jaotusvõrgu jälgimine

Aitab hooldusmeeskondadel kiiresti tuvastada rikkeosad ja korraldada sihtkontrolle.

Kommunaalteenuste hooldustoimingud

Toetab kiiremat tõrkeotsingut ja vähendab kogu rea patrullkontrollile kuluvat aega.

7. Tootmis- ja tarnevõime

Hiina tootja ja tehasena pakub Comewill tootmis- ja tarnetuge jaotusvõrgu jälgimisseadmetele.

Võimalused hõlmavad järgmist:

OEM- ja kohandatud tootekonfiguratsioonid

Stabiilne tootmisvõimsus inseneriprojektide jaoks

Kvaliteedikontroll tootmise ja monteerimise ajal

Comewilli neli-ühes survevedru rikkeindikaator JDG-F on saadaval ülemaailmsetele kommunaalettevõtetele, inseneritöövõtjatele ja elektriseadmete edasimüüjatele, kes otsivad Hiinas toodetud rikketuvastusseadmete Hiina tarnijat.

TOIMIMISPÕHIMÕTE

Lühise tuvastamise põhimõte:

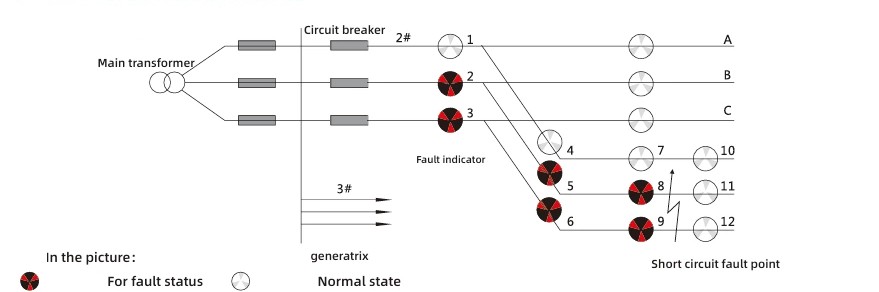

Lähtudes lühisrikete omadustest, on tegevuskriteeriumiks voolu järsk muutus, millega kaasneb kaitseseadme voolukatkestus. Vea indikatsiooni diagrammi tõlgendusloogika on järgmine: kui liini 2 faasi A näidikud 2, 5 ja 8 ning liini 2 faasi C näidikud 3, 6 ja 9 muutuvad punaseks, näidikud 11 ja 12 jäävad valgeks, siis saab tuvastada, et selles väljuva liini punktis on tekkinud lühisrike.

TEHNILINE PARAMEETER
