JSZV18-24R pingetrafo

Aastatepikkuse JSZV18-24R pingetrafo tootmise kogemusega Welcome (Wenzhou) Electric Co., Ltd. suudab tarnida laias valikus 0,72–40,5 kV sisepingetrafosid. Meie sellel trafol on konstruktsioon ja rakendusstsenaariumid, mis on eriti kohandatud keskpingesüsteemide nõuetele:

Sellel trafol on täielikult suletud epoksüvaigust valatud isolatsioonikonstruktsioon, mis mähib sisse primaarmähise, sekundaarmähise ja ümmarguse raudsüdamiku ning suudab otse reostusele ja niiskusele vastu seista. Toode on varustatud ka küünarnukikujulise pistikuga, mis mitte ainult ei paranda keskkonnakaitset, vaid muudab ka paigaldamise lihtsamaks ning kohapealne juhtmestik ei nõua palju pingutusi.

Kvaliteetne pingetrafo JSZV18-24R on spetsiaalselt loodud siseruumide jaoks, kus neutraalpunkt pole maandatud. Olgu selleks siis voolu mõõtmine, elektrienergia arvutamine või releekaitse tegemine, sellest võib palju kasu olla. Võimeline kohanema sagedustega 50Hz või 60Hz, taluma kuni 24kV seadmepinget ning teostama stabiilsuse ja täpsusega pingeseiret keskpingesüsteemides, mis vastavad täielikult kohapealsetele nõuetele.

Peamine tehniline parameeter

1.Niminaalne primaarpinge: valikuline 20kV või 22kV, sobib keskpingesüsteemide erinevatele pingenõuetele;
2. nimipinge sekundaarpinge: on kolm spetsifikatsiooni: 100V, 100/100V ja 100/220V, mida saab sobitada erinevate sekundaarseadmete juhtmestikega;
3. Jääkpinge mähise nimipinge: katab 100/√ 3V, 110/√ 3V, 115/√ 3V, 120/√ 3V, mis vastab erinõuetele, nagu maanduskaitse;
4. Koormuse võimsustegur: cos Φ=0,8 (hüsterees), mis on kooskõlas tavapäraste sekundaarahelate koormuskarakteristikutega;
5. Täitmisstandardid: järgige kas IEC60044-2:2003 või IEC61869-1&3, kusjuures jõudlus ja kvaliteet on vastavuses rahvusvaheliste standarditega.

Muud tehnilised parameetrid palun vaadake järgmist:

Märkused. Soovi korral tarnime hea meelega trafosid, mis vastavad teistele standarditele või millel on mittestandardsed tehnilised kirjeldused.

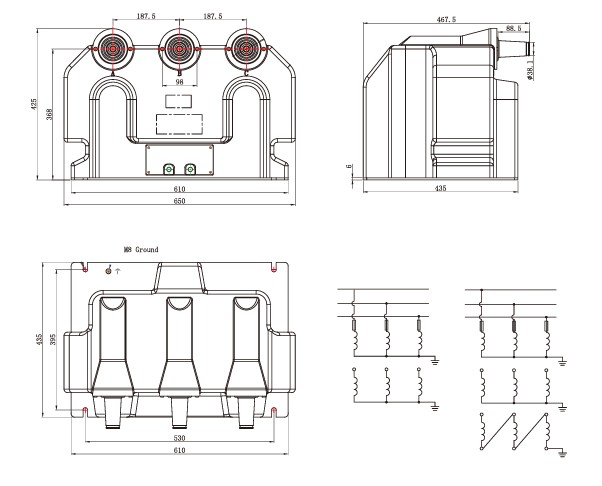

Kontuuri joonis

Põhiomadused

Tere tulemast (Wenzhou) Electric Co., Ltd. JSZV18-24R pingetrafo, millel on kindlad jõudluse eelised, sobib keskpingesüsteemi nõuetele. Konkreetsed esiletõstmised on järgmised:

1. Lai pinge kohandatavus
24kV pingetrafo JSZV18-24R talub olulisi pingekõikumisi, tagades stabiilse jälgimise ja täpse signaali väljundi siirete või süsteemi reguleerimise ajal.

2. Kiire reageerimine
Jäädvustab kiiresti pingemuutused ja edastab signaalid koheselt kaitseseadmetele, võimaldades tõrkete kiiret kõrvaldamist ja suurendades süsteemi töökindlust.

3. Madal hüstereesikadu
Täiustatud magnetmaterjalid ja optimeeritud disain vähendavad energiakadu, parandavad tõhusust, minimeerivad soojuse teket ja pikendavad kasutusiga.

Olgu tegemist sagedaste pingekõikumistega stsenaariumiga või keskpingesüsteemiga, mis nõuab reageerimiskiirust ja energiatarbimist, see trafo peab vastu. Kui soovite teada stsenaariumi konkreetseid kohandamise üksikasju, öelge see otse!
